12 - Motor DC + Driver L298N
Última actualización
Última actualización
mikroC PRO for PIC
En esta práctica se implementa el control de un motor de corriente directa, usando el módulo PWM (modulador de ancho de pulso) para aumentar o disminuir la velocidad y un driver LM298N para realizar un cambio de giro.
En esta práctica se usa el módulo PWM (Pulse Width Modulation) del pin C2, para el aumento y disminución de la velocidad de giro de un motor DC. Con ayuda de un driver LM298N que se encuentra conectado a los pines C0 y C1 de la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50, se realiza una inversión de giro.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Driver L298N.
1 x Motor DC 5 a 12 volts.
1 x Pila de 9 volts.
1 x Conector para pila cuadrada de 9 volts.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
mikroC PRO Compiler. Descarga
X-TRAINER Suite v1.0 Descarga

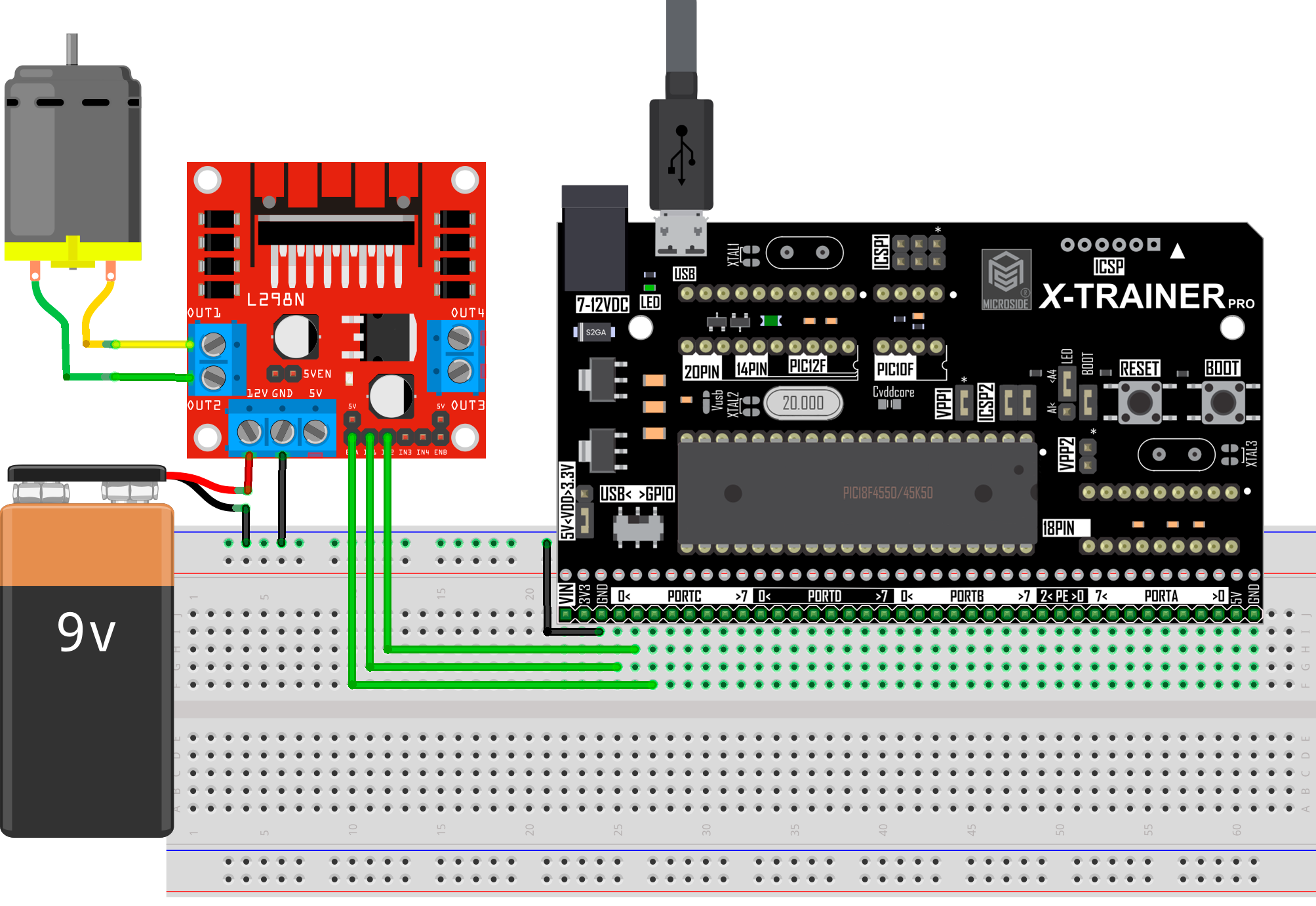

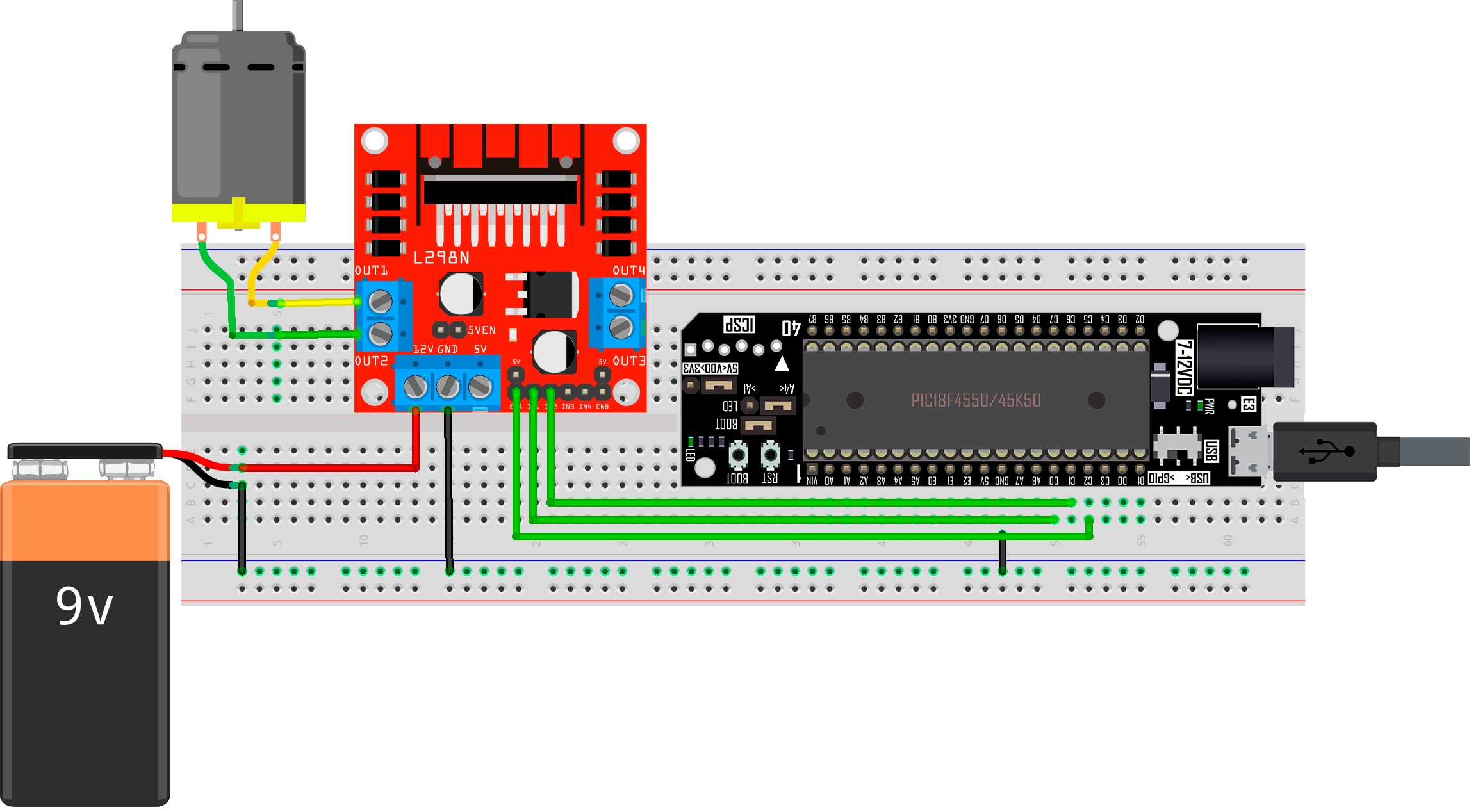

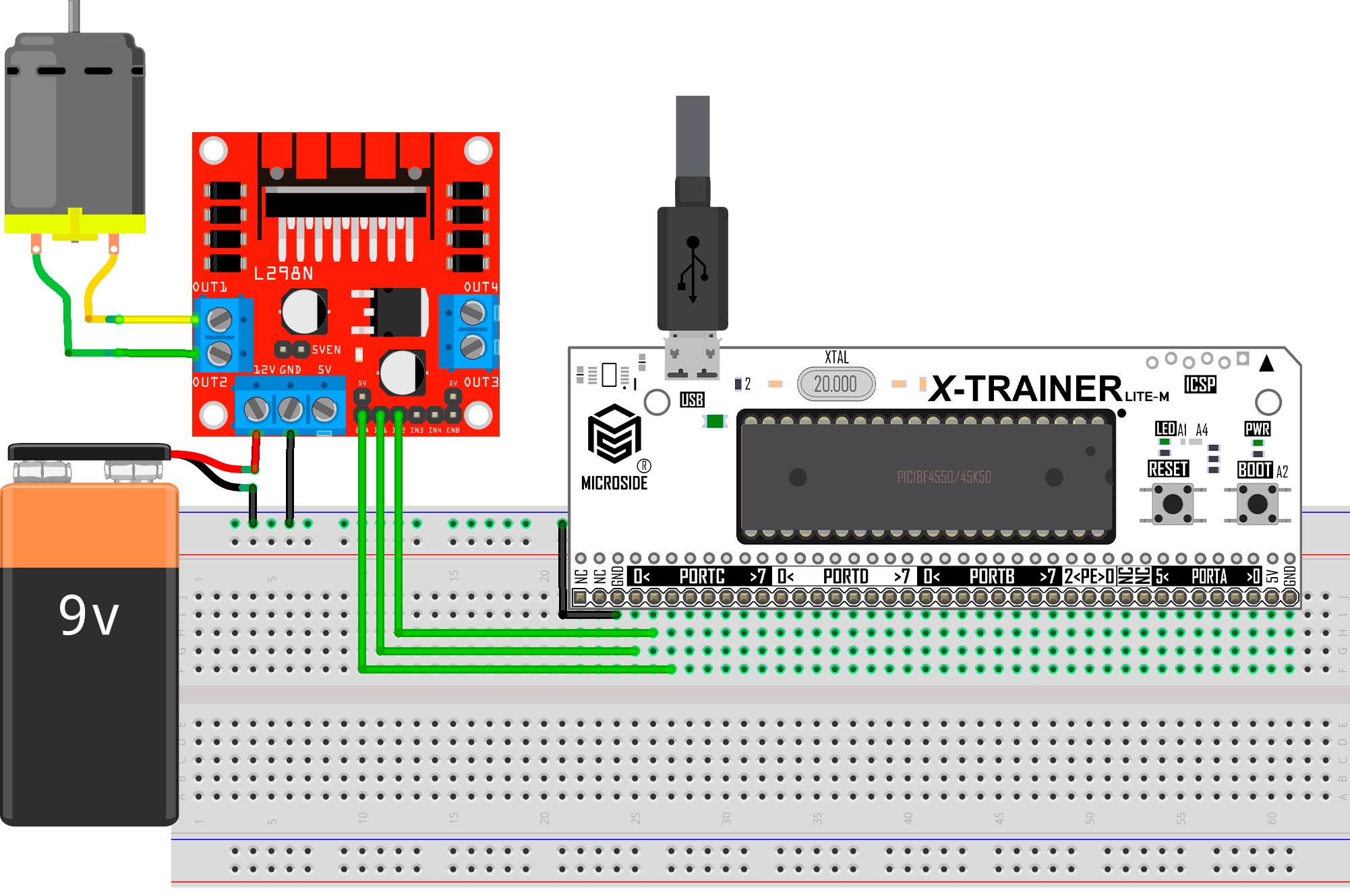

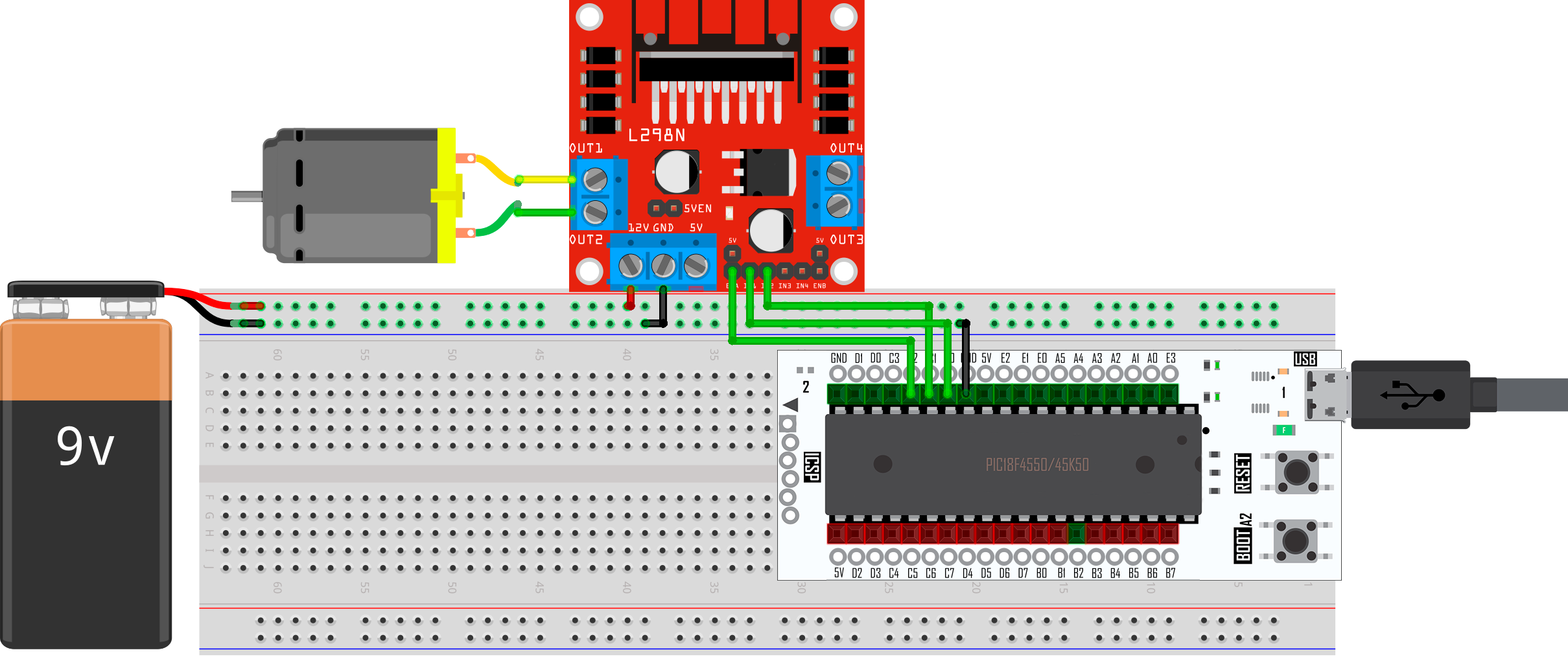

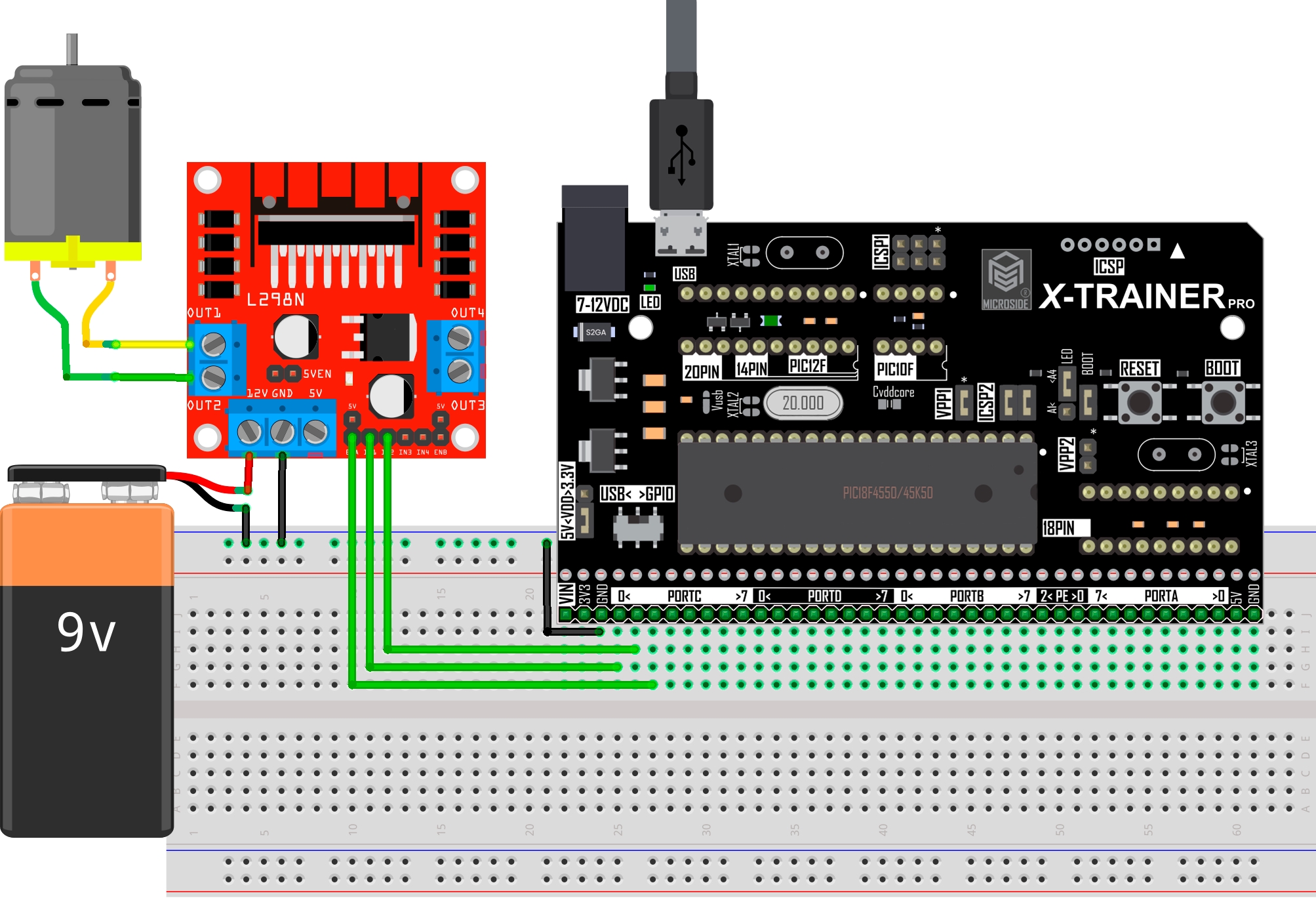

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta mikroC PRO compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de mikroC PRO compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
Selecciona el modelo de tu tarjeta X-TRAINER.
