Introducción

En esta práctica se implementa la lectura de un puerto ADC a través de una variación de voltaje con un potenciómetro y se despliega el valor analógico a través de LEDs.

Descripción

En esta práctica se implementa una lectura analógica, utilizando un potenciómetro, el cual se conecta a la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica. Para visualizar dicha lectura se utilizan 8 LEDs, conectados al puerto B, de tal manera que pueda observarse el incremento o decremento de voltaje del potenciómetro.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
8 x Resistencias 220 ohms.
8 x LEDs.
1 x Potenciómetro 10 Kohms.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
mikroC PRO Compiler. Descarga​
MICROSIDE v1.0 Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta mikroC PRO compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de mikroC PRO compiler a través del siguiente ​link.
3. Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

Diagrama esquemático

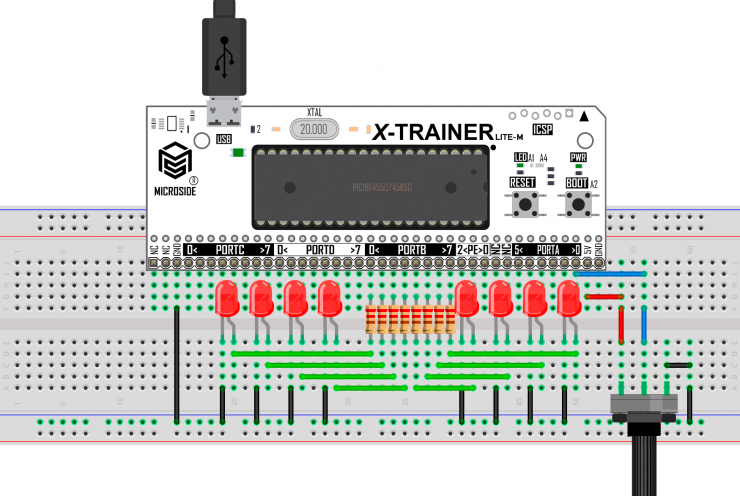

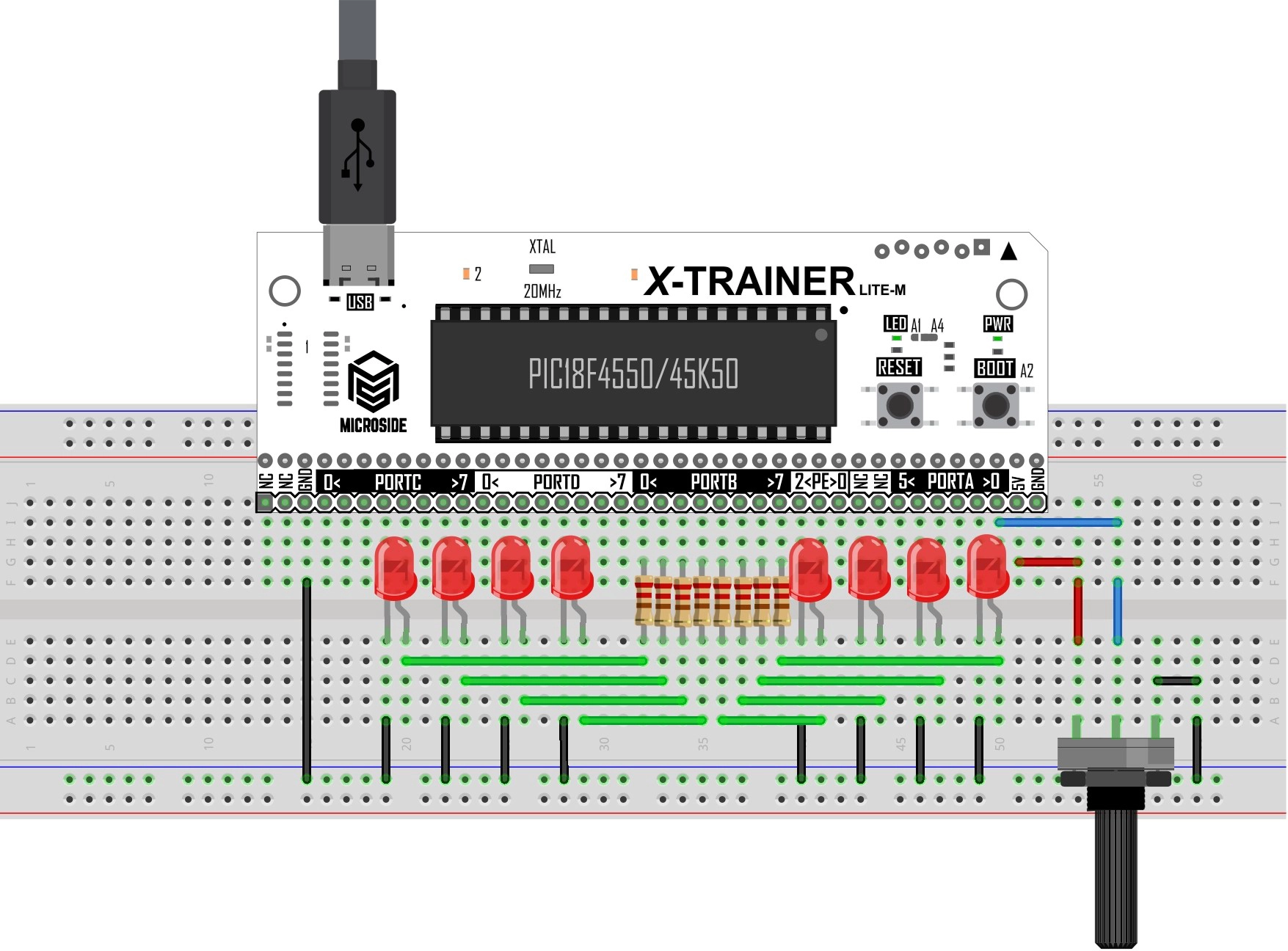

X-TRAINER LITE M

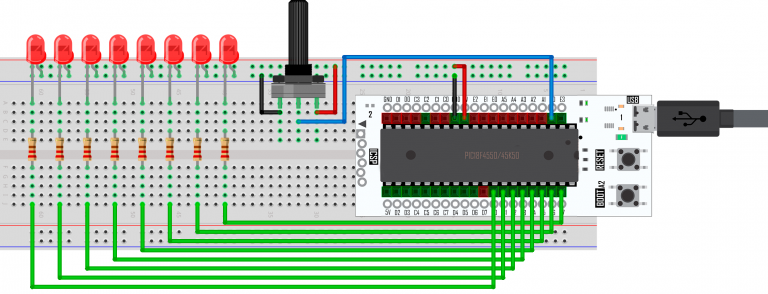

X-TRAINER LITE F

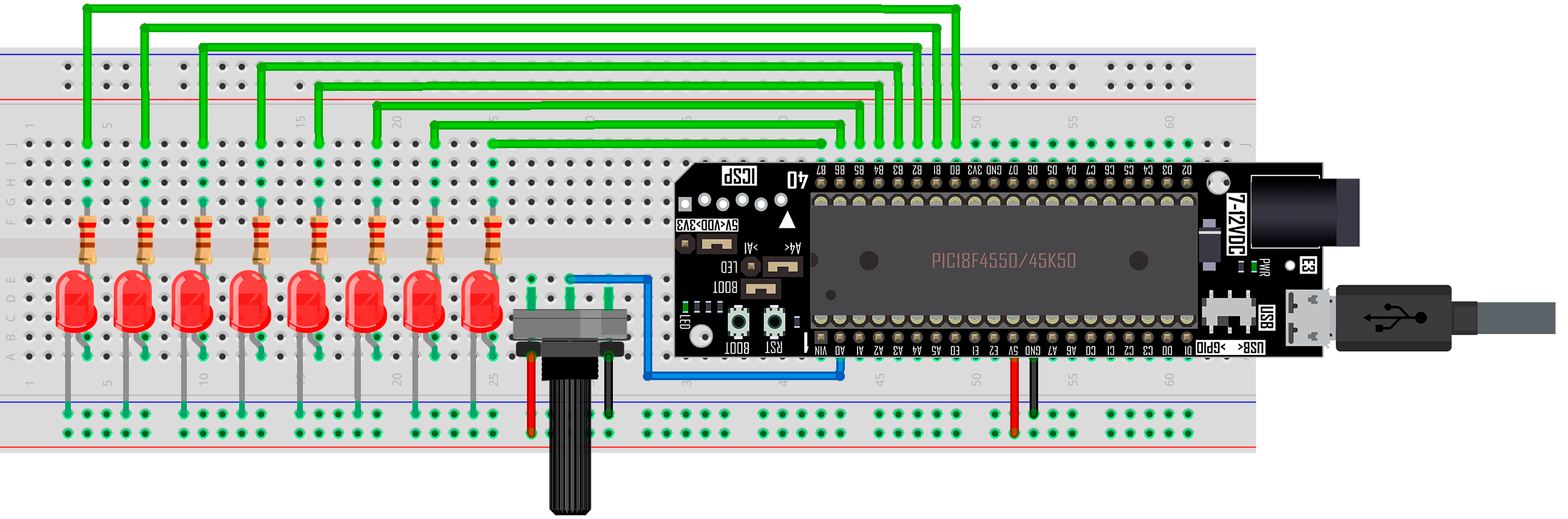

X-TRAINER DIP

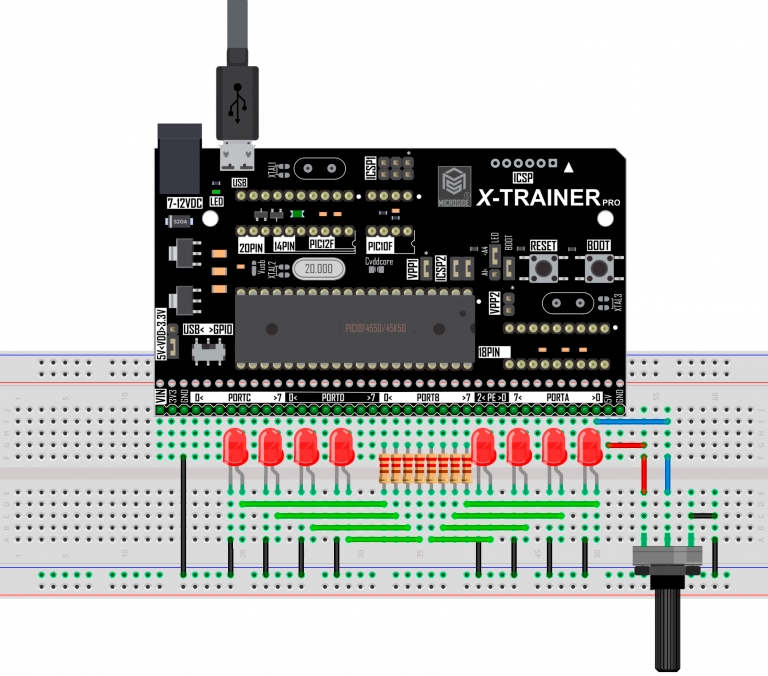

X-TRAINER PRO R2

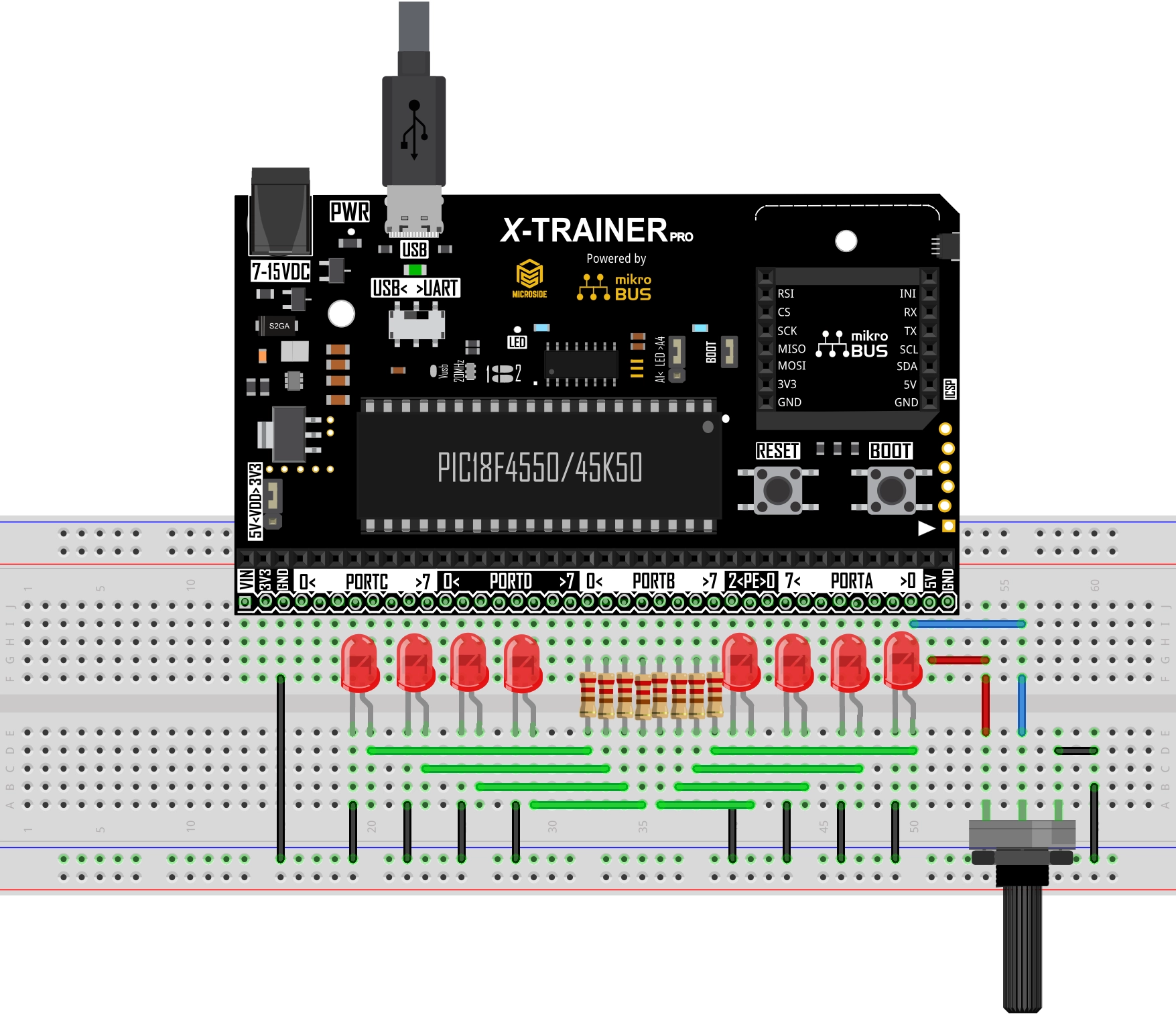

X-TRAINER PRO R3
