# 13 - Motor DC + Sensor IR Sharp GP2Y0A21
> **mikroC PRO for PIC**
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mikroc-pro-for-pic/pic18f4550-or-pic18f45k50)
## **Introducción**
En esta práctica se implementa el control de un motor de corriente directa, usando los módulos PWM y ADC a través de un sensor SHARP para variar la velocidad. La velocidad del motor, depende de la distancia que halla entre un objeto y el sensor infrarrojo.
## **Descripción**
En esta práctica se realiza el control de velocidad de un motor DC, usando los módulos internos ADC y PWM por medio de un sensor Sharp conectado a la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50**.
**Materiales:**
1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)
1 x Sensor IR Sharp GP2Y0A21.
1 x Motor DC 5 a 12 volts.
1 x Transistor NPN 2N3904.
1 x Diodo 1N4001.
1 x Juego de cable Dupont.
1 x Protoboard de 830 puntos.
1 x Cable micro USB.
**Software:**
Windows 7 o posterior.
mikroC PRO Compiler. [**Descarga**](https://www.mikroe.com/mikroc-pic)
X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)
## **Procedimiento**

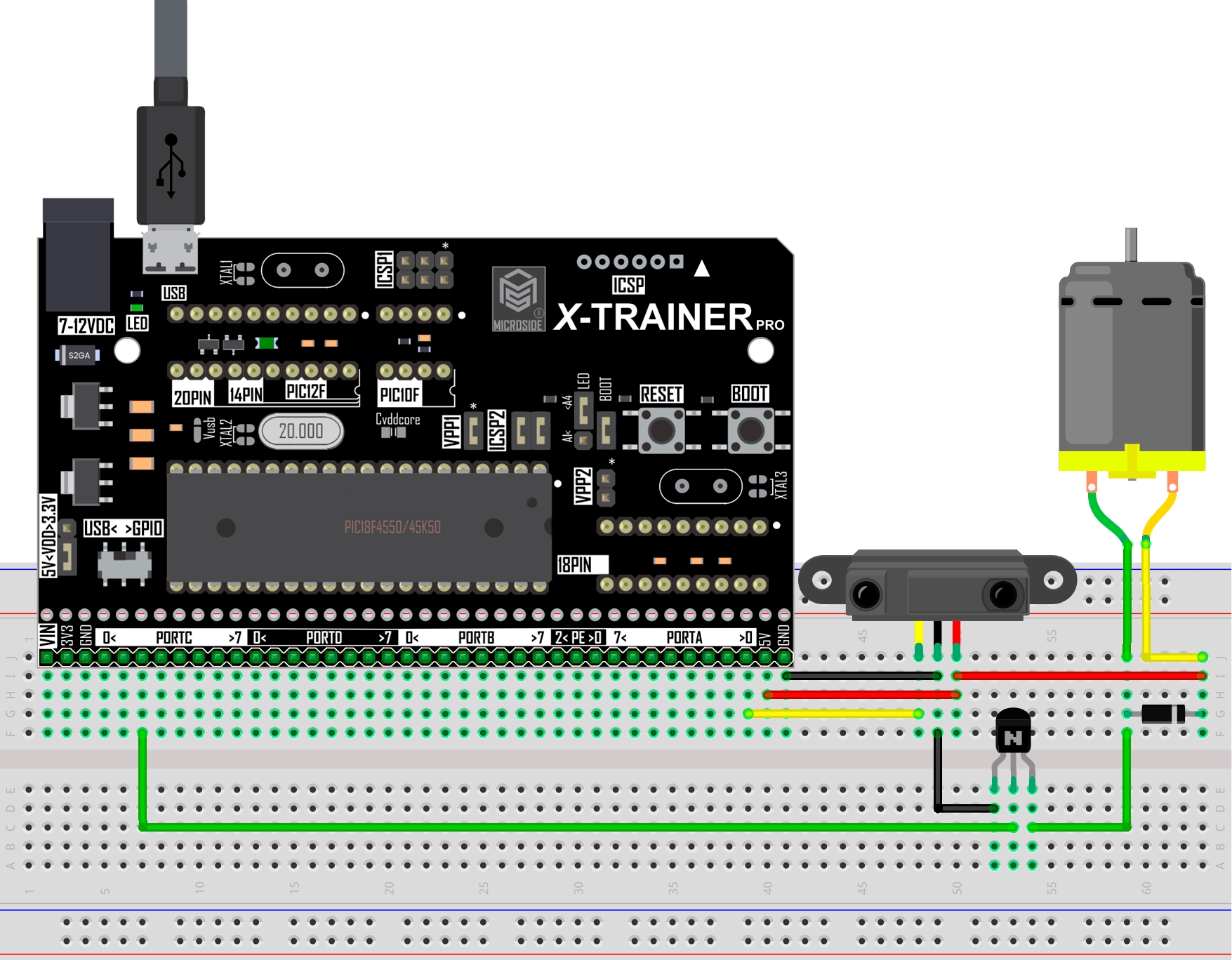

**1.** En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}
**2.** Ejecuta **mikroC PRO compiler**, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)" y compila el programa.
{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **mikroC PRO compiler** a través del siguiente[ ](https://docs.microside.com/manuales-de-usuario/ides/pic-c-compiler-ccs)[**link**](https://docs.microside.com/practicas/ides/mikroc-pro-for-pic).
{% endhint %}
**3.** Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}
**4.** Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.
