4 - Contador Binario
Última actualización
Última actualización
mikroC PRO for PIC
En esta práctica se configura entradas y salidas digitales del microcontrolador para implementar un contador binario que incrementa cada vez que se presiona un push button, el conteo se despliega a través de LEDs.
En esta práctica se implementa un contador binario usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El contador se incrementa cada vez que se presiona un botón conectado al pin A2, configurado como entrada digital. Para visualizar el valor del contador se utilizan 8 LEDs.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
8 x Resistencias 220 ohms.
8 x LEDs.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
mikroC PRO Compiler. Descarga
X-TRAINER Suite v1.0 Descarga

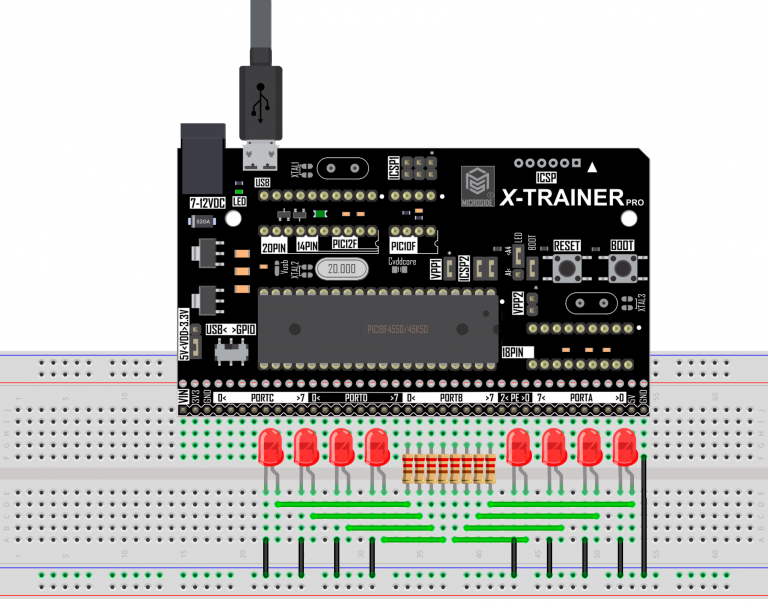

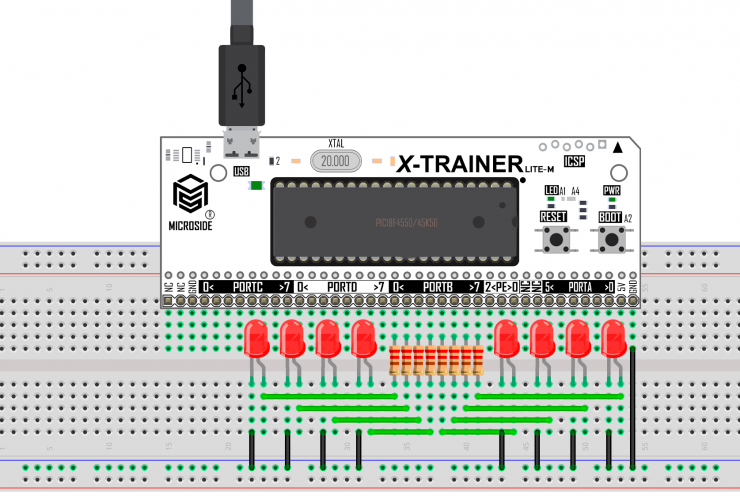

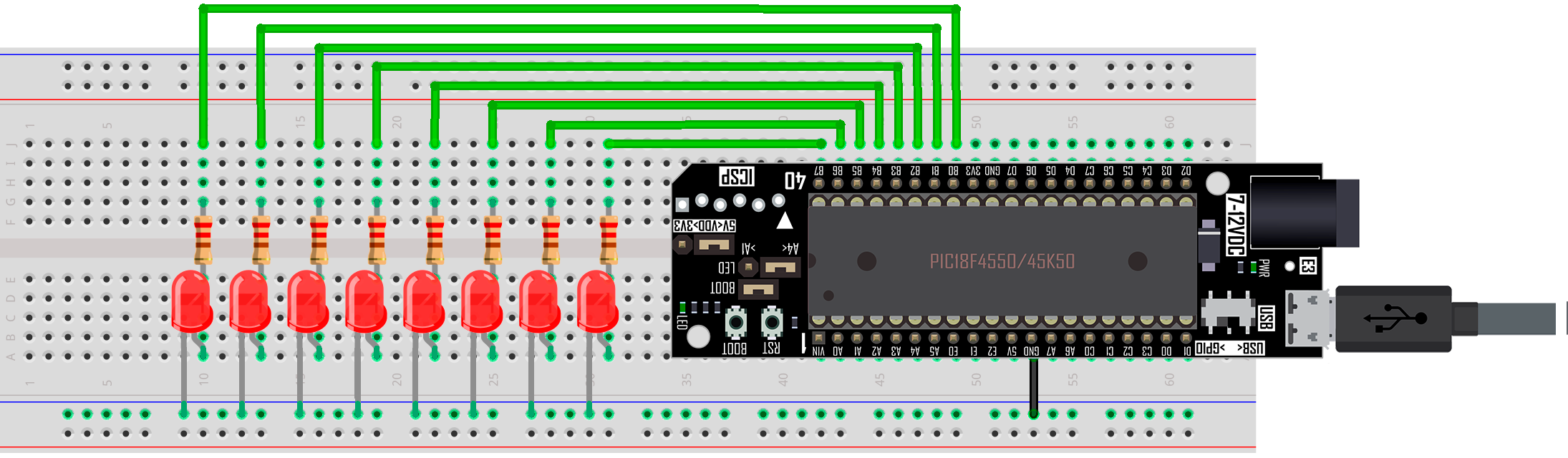

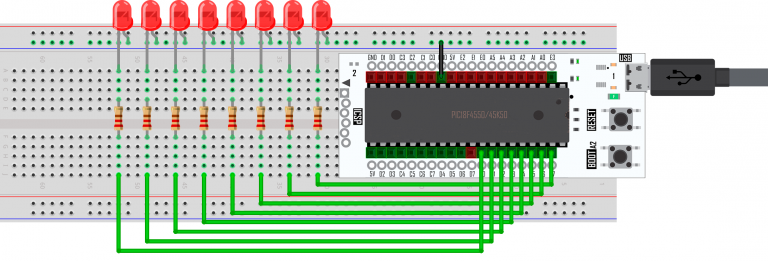

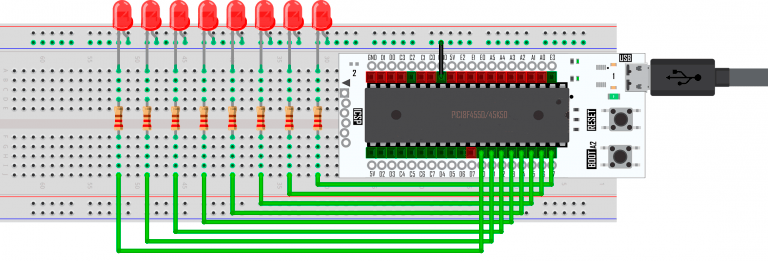

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta mikroC PRO compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de mikroC PRO compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
Selecciona el modelo de tu tarjeta X-TRAINER.
Software X-TRAINER Suite v1.0
Proyecto
