21 - Comunicación Serial UART
Última actualización
Última actualización
mikroC PRO for PIC
En esta práctica se implementa una comunicación serial UART (Universal Asynchronous Receiver-Transmitter) enviando comandos a través de una terminal serial (en este ejemplo se utiliza el software Hercules) para el control de encendido o apagado de un LED y revisar el estado de un push button.
En esta práctica se implementa una comunicación serial UART a 9600 baudios, usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. Desde una terminal serial (en este ejemplo se utiliza el software Hercules), se envían y reciben datos por medio de un módulo convertidor USB a Serial UART. Para encender el LED incluido en la Tarjeta X-TRAINER se envía el número 1, si se desea apagar se envía el número 0. Para recibir el estado del botón BOOT, se envía el signo “?”, si el botón está presionado recibe el número 1, en caso contrario se recibe el número 0.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Módulo Convertidor USB a Serial UART
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
mikroC PRO Compiler. Descarga
X-TRAINER Suite v1.0 Descarga
Software Hercules Descarga

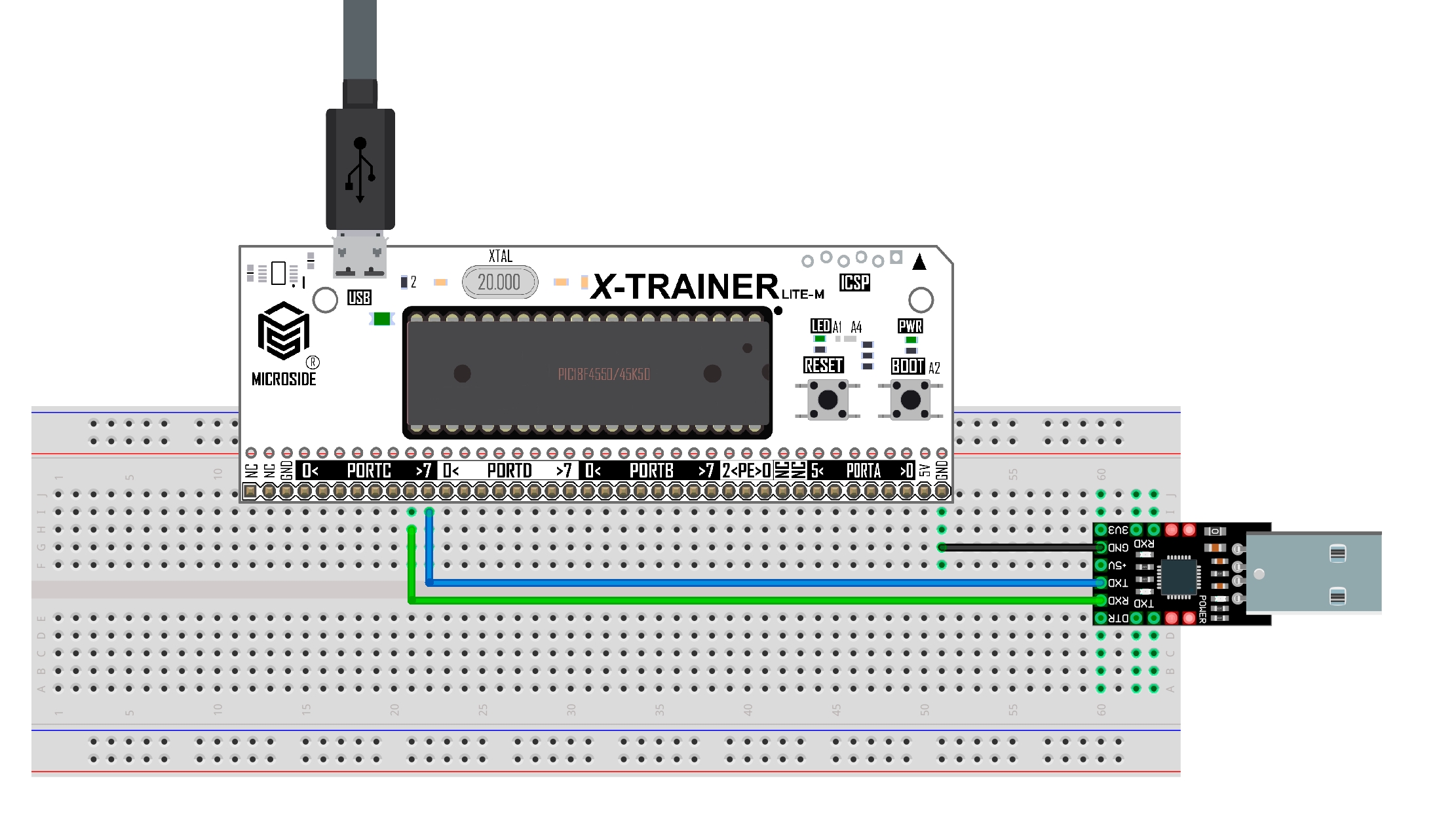

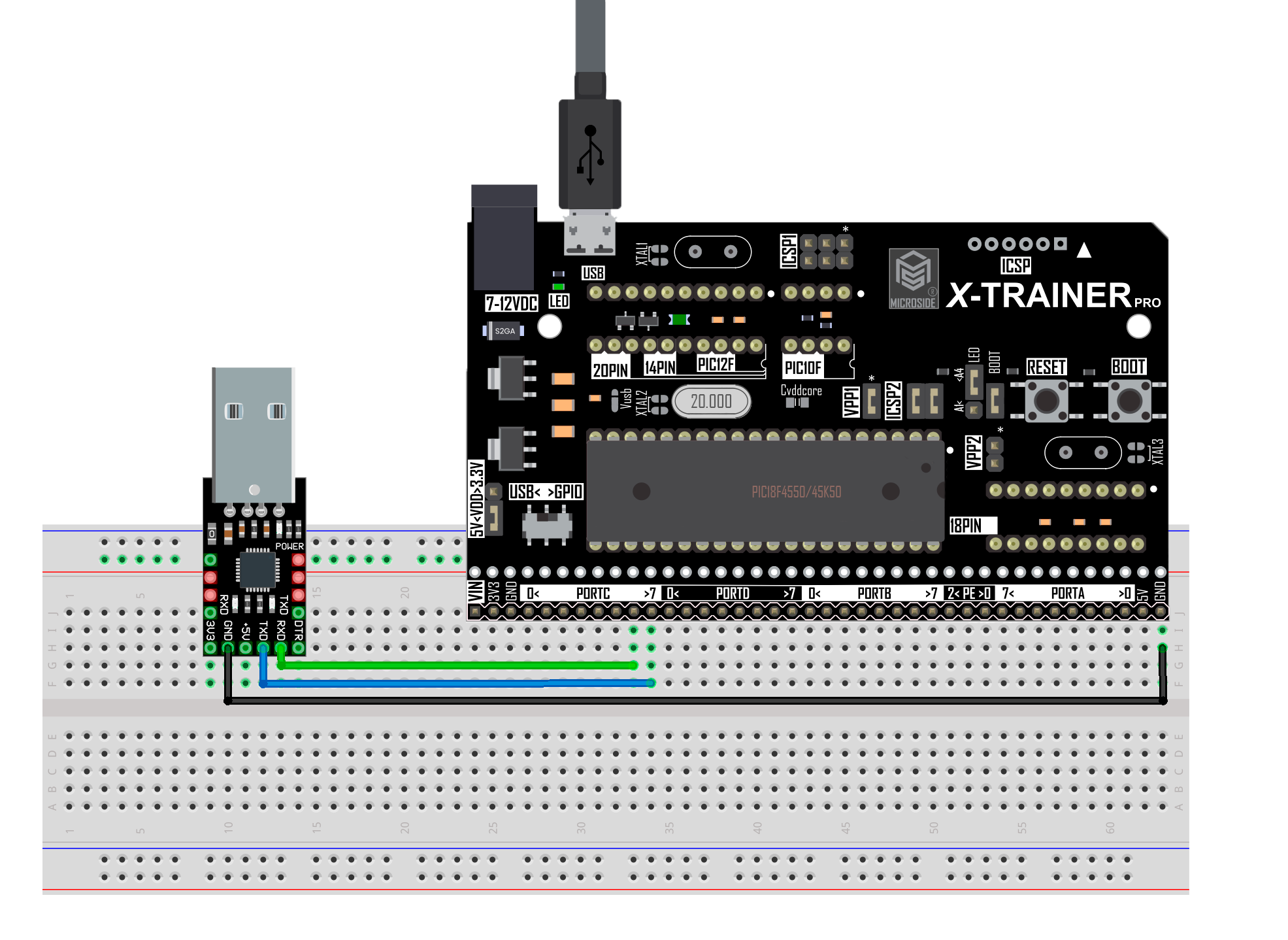

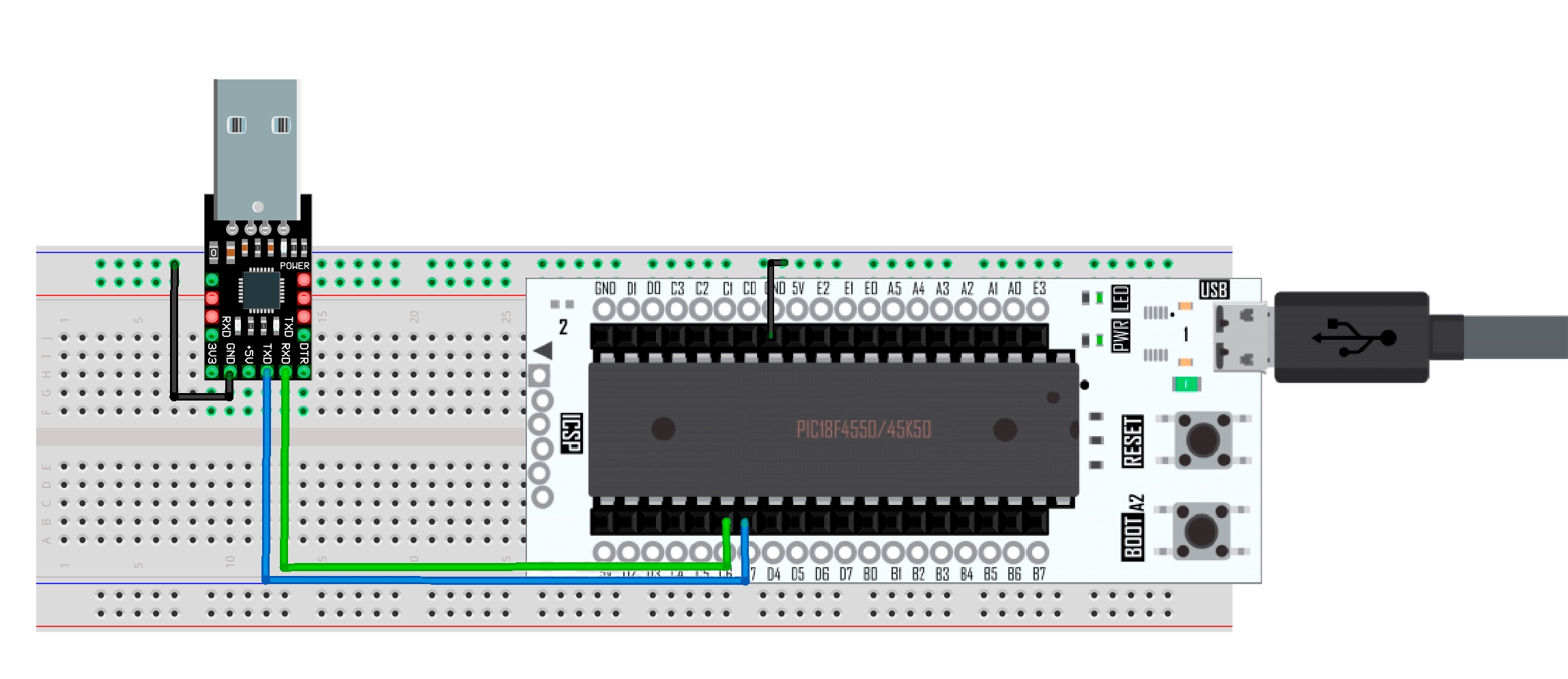

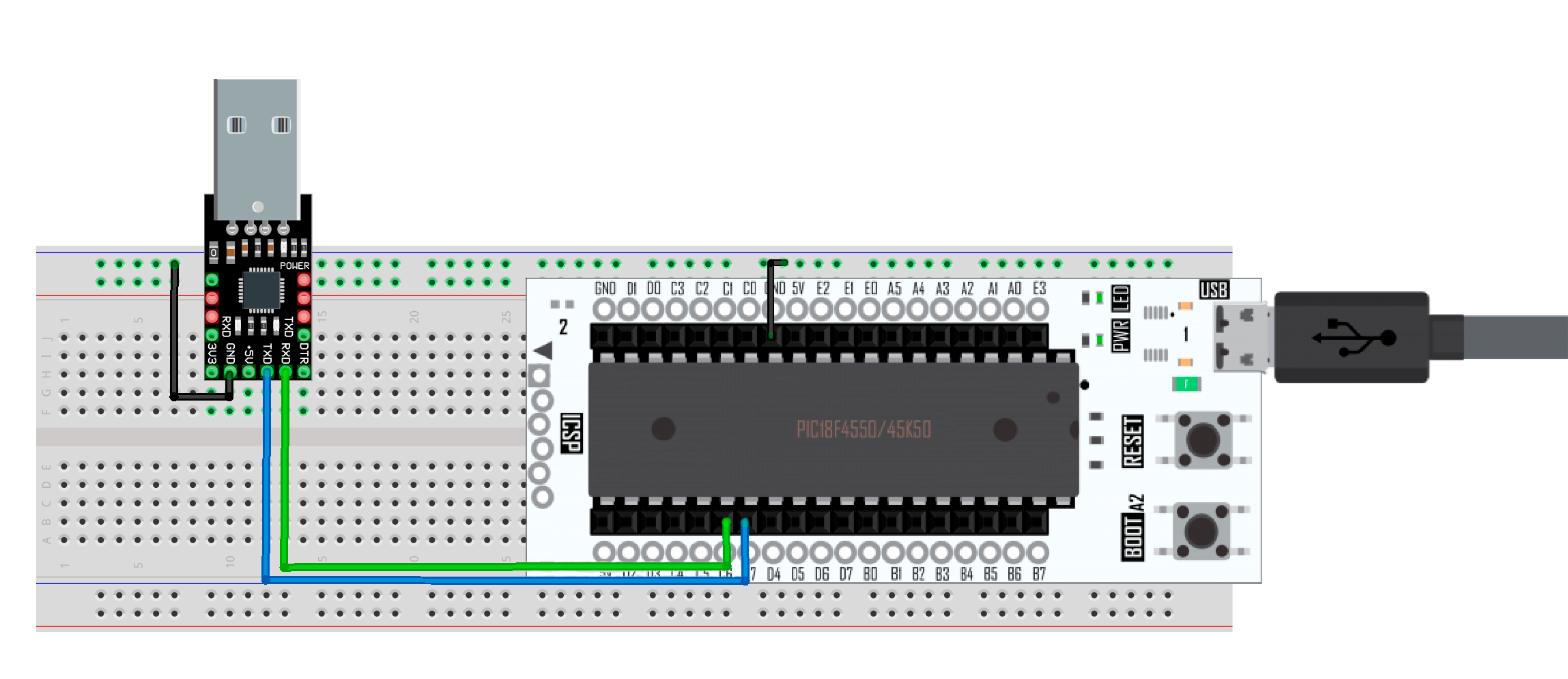

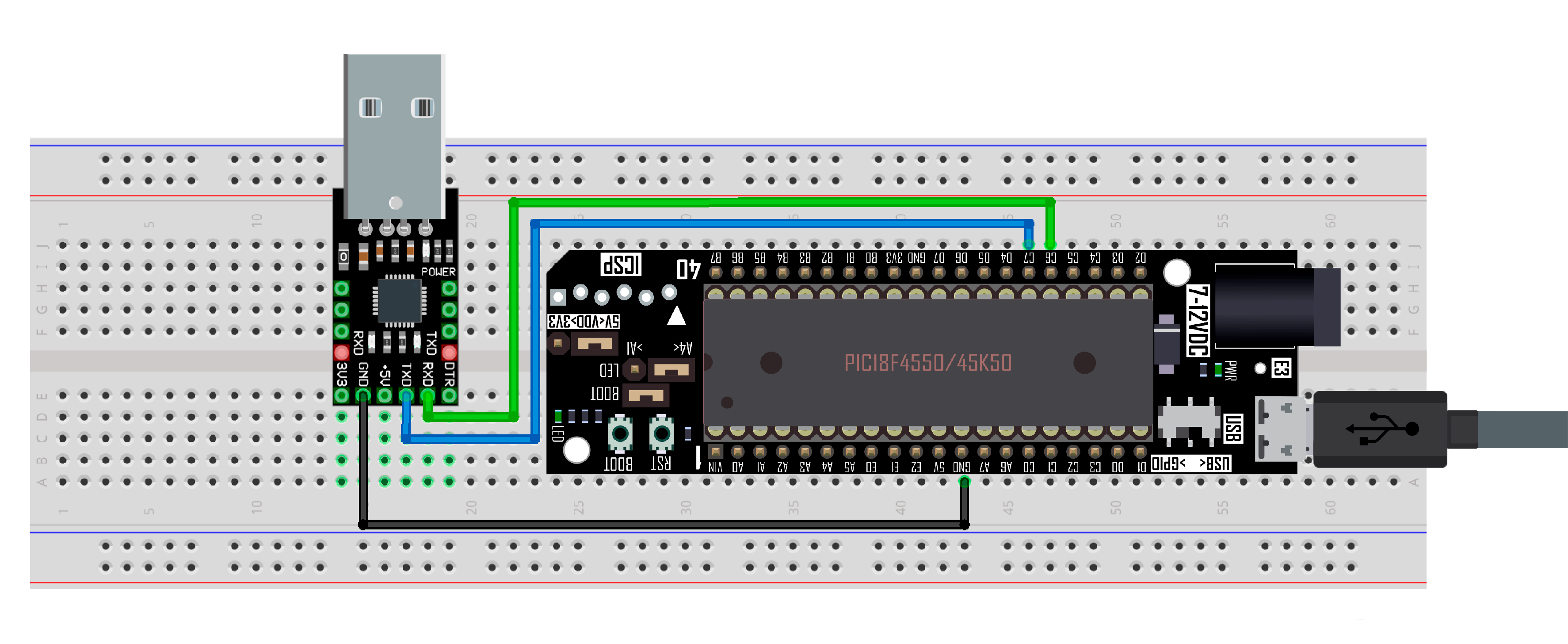

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta mikroC PRO compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de mikroC PRO compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
5. En el Software Hercules, abre el apartado “Serial” para lograr la comunicación con el módulo convertidor USB a Serial UART y envía los caracteres de esta práctica. En el siguiente link encontrarás una imagen de referencia del envío de comandos a través del software Hercules.
Selecciona el modelo de tu tarjeta X-TRAINER.
Software X-TRAINER Suite v1.0
Proyecto
