# Probador lógico
**Probador lógico** es un dispositivo diseñado para realizar pruebas en los estados lógicos digitales de proyectos electrónicos, brindando la capacidad al usuario de poder detectar fallas por señales eléctricas erróneas.
### **TABLA DE CONTENIDO**
1. [**Información**](#i.-informacion)
2. [**Descripción del hardware**](#ii.-descripcion-del-hardware)
3. [**Especificaciones técnicas**](#iii.-especificaciones-tecnicas)
4. [**Modo de funcionamiento**](#iv.-modo-de-funcionamiento)
5. [**Descargas**](#v.-descargas)
* [**Esquemático**](https://2111342482-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FwSBuZo886VbbgowaU9Em%2FSCHEMATIC%20X-LOGIC.pdf?alt=media\&token=5cf26180-886f-4197-845d-1b6d670f3bb2)
* [**Dimensiones**](https://2111342482-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FEZBSJ0prJmAwKuHJk4rE%2FDIMENSIONS%20X-LOGIC.pdf?alt=media\&token=3c9db8a0-7d69-4949-9cbd-c81593891e14)
## **I. Información**
A diferencia de los dispositivos de prueba convencionales, **Probador lógico** tiene la gran ventaja y capacidad de detectar el tercer estado lógico de un circuito (“Z” alta impedancia), la cual se define como la ausencia de una señal digital, esto quiere decir que no es 1 ni 0, tal es el caso de un conductor (cable, jumper, pista electrónica, etc.) roto.
**Probador lógico** cuenta con un conector para su alimentación, una punta que realiza la prueba de los estados y tres indicadores LED para representarlos:
* Alto = 1 = **Rojo**
* Bajo = 0 = **Verde**
* Alta impedancia = Z = **Amarillo**

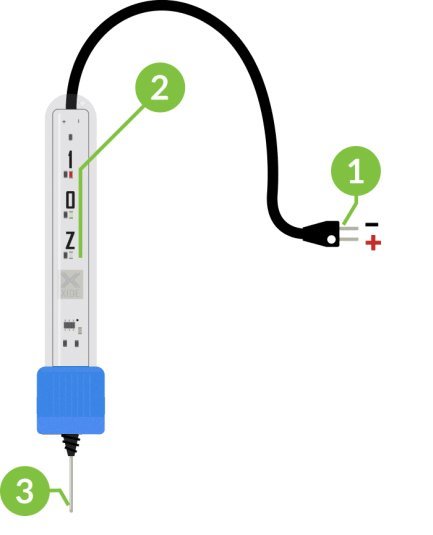

## **II. Descripción del hardware**
1. Conector de alimentación de 3.3 - 5 VDC
2. LEDs indicadores de estado
3. Punta de prueba
## **III. Especificaciones técnicas**
| **Voltaje de operación** | 3.3 – 5 VDC |
| ------------------------ | ------------------------------------------------------------------------------------------------------------ |
| **Estados lógicos** |
0 = Voltaje menor a 2 V
1 = Voltaje mayor a 3 V
Z = Ausencia de señal (Alta impedancia)
|
| **Tamaño** | 110 x 16 x 14 mm |
## **IV. Modo de funcionamiento**
### **1. Estado lógico alto (1)**
### **2. Estado lógico bajo (0)**
### **3. Ausencia de señal (Alta impedancia " Z " )**
