17 - Sensor de Temperatura DS18B20

​
mikroC PRO for PIC

Introducción

En esta práctica se implementa la lectura de un sensor de temperatura digital DS18B20, los valores obtenidos se visualizan a través de un display LCD.

Descripción

En esta práctica se realiza una medición de temperatura (ºC) con el sensor DS18B20, visualizando el resultado de la medición a través de un display LCD (16×2), usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Display LCD 16×2.
1 x Potenciómetro de 10k Ohms.
1 x Resistencia de 220 Ohms.
1 x Resistencia de 10K Ohms.
1 x Sensor de temperatura DS18B20.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
mikroC PRO Compiler. Descarga​
MICROSIDE v1.0 Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta mikroC PRO compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de mikroC PRO compiler a través del siguiente ​link.
3. Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

Diagrama esquemático

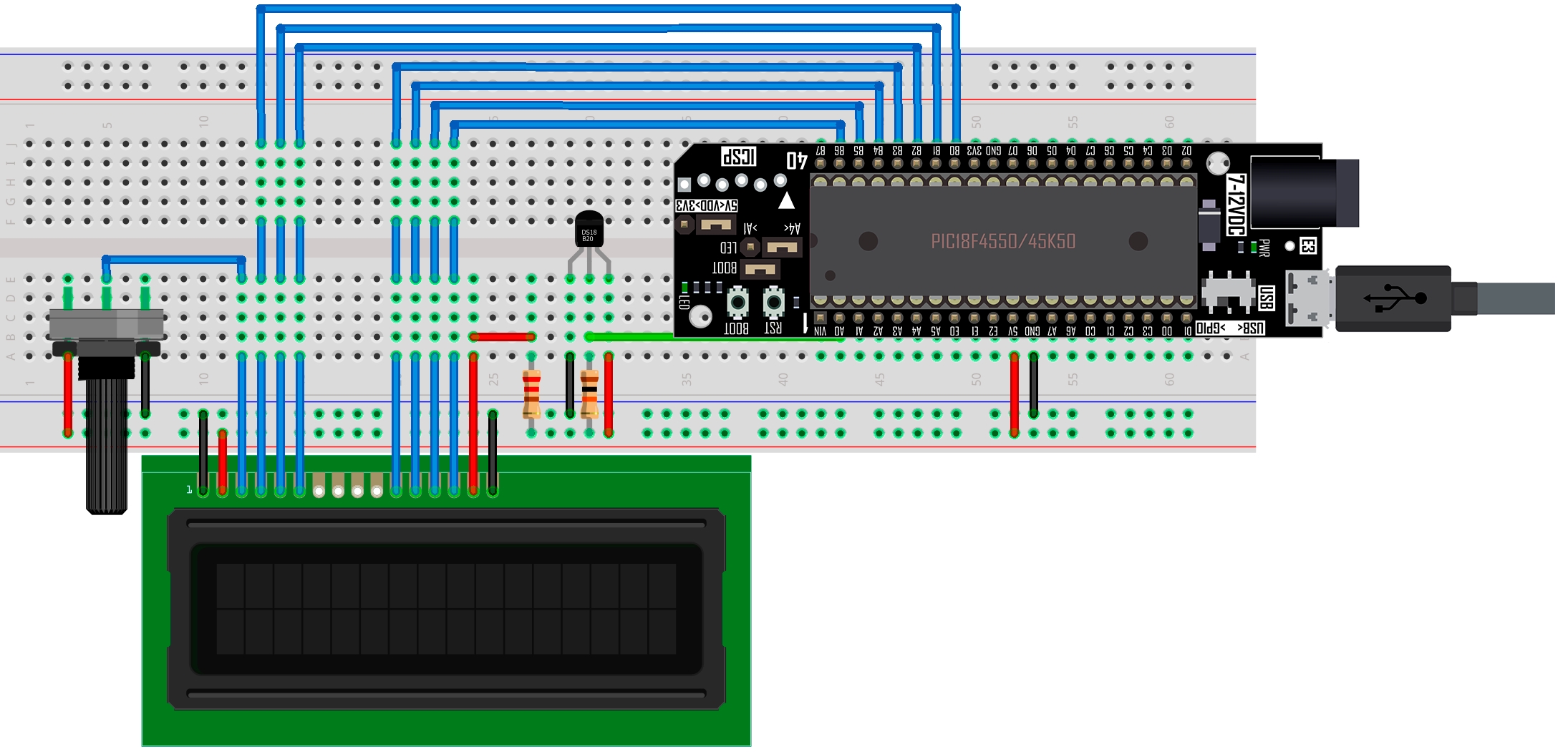

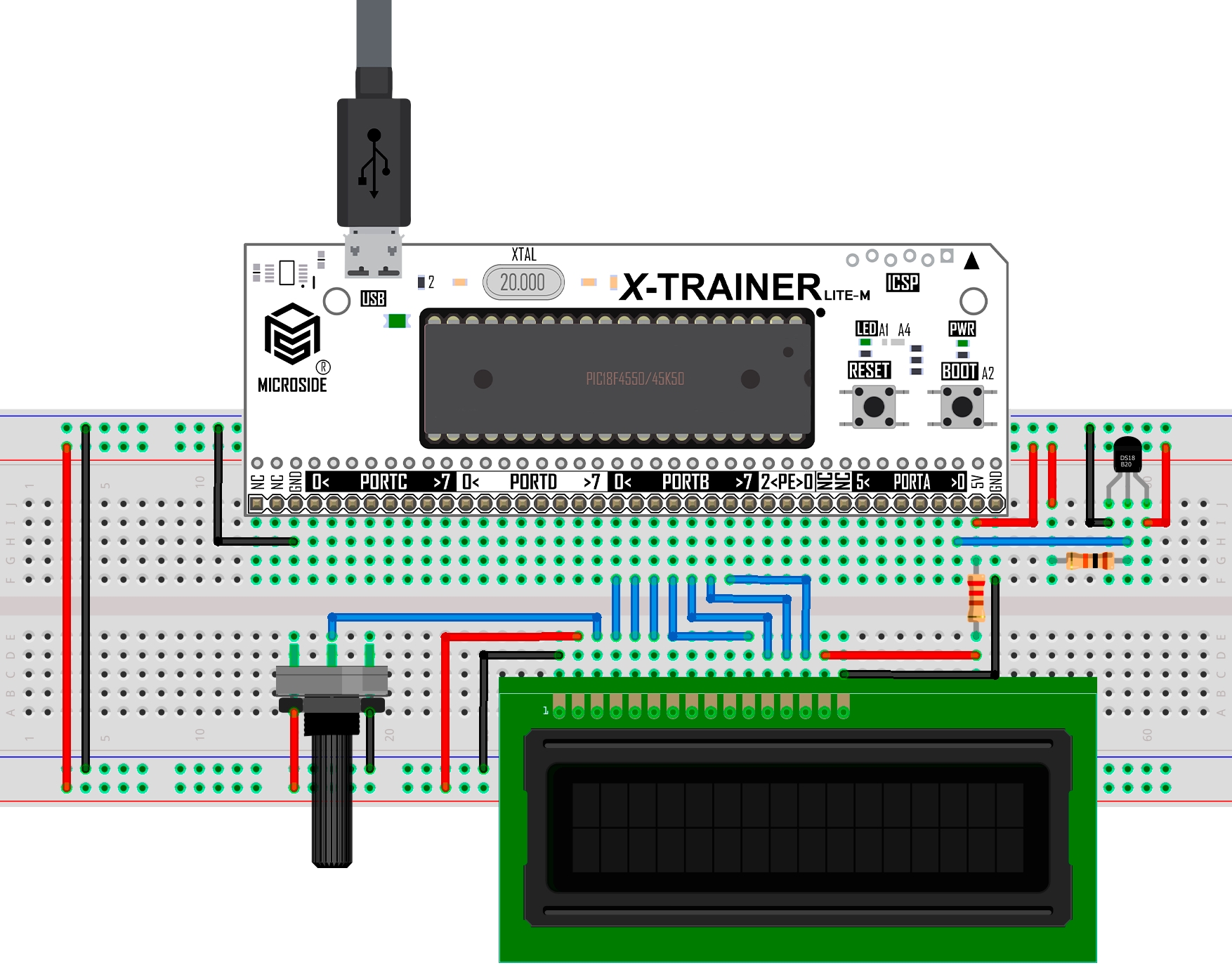

X-TRAINER LITE M
X-TRAINER LITE F

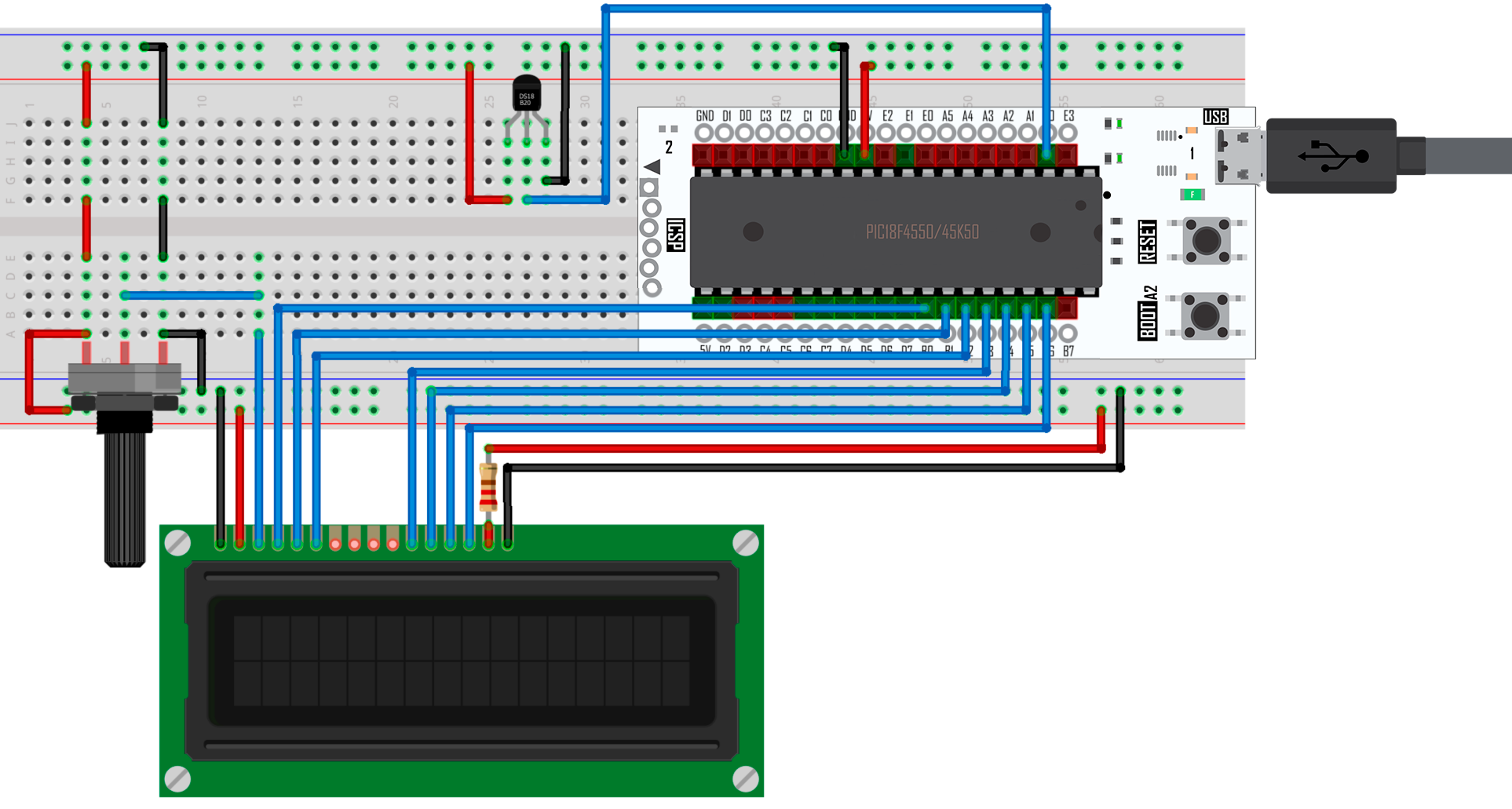

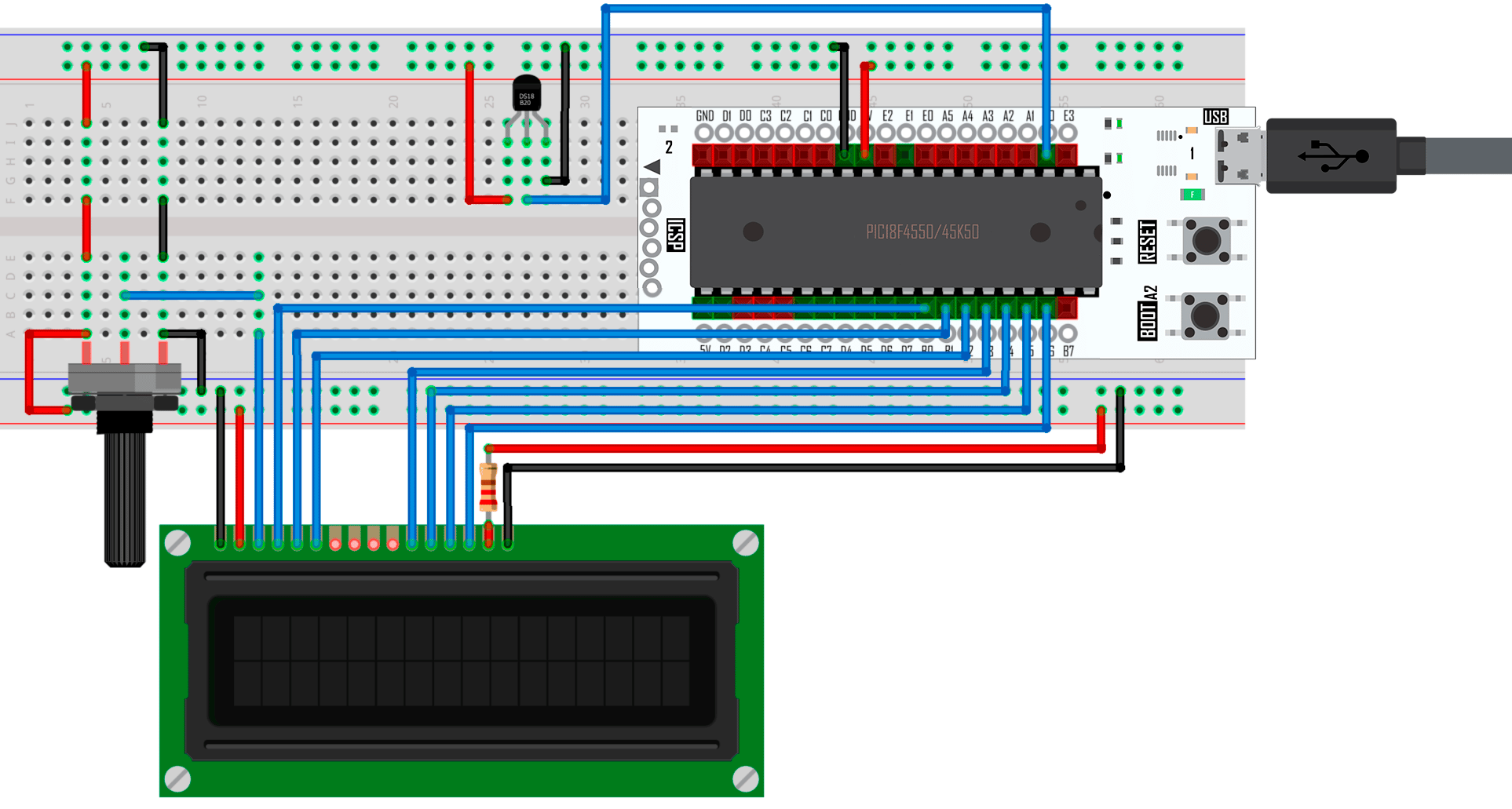

X-TRAINER DIP

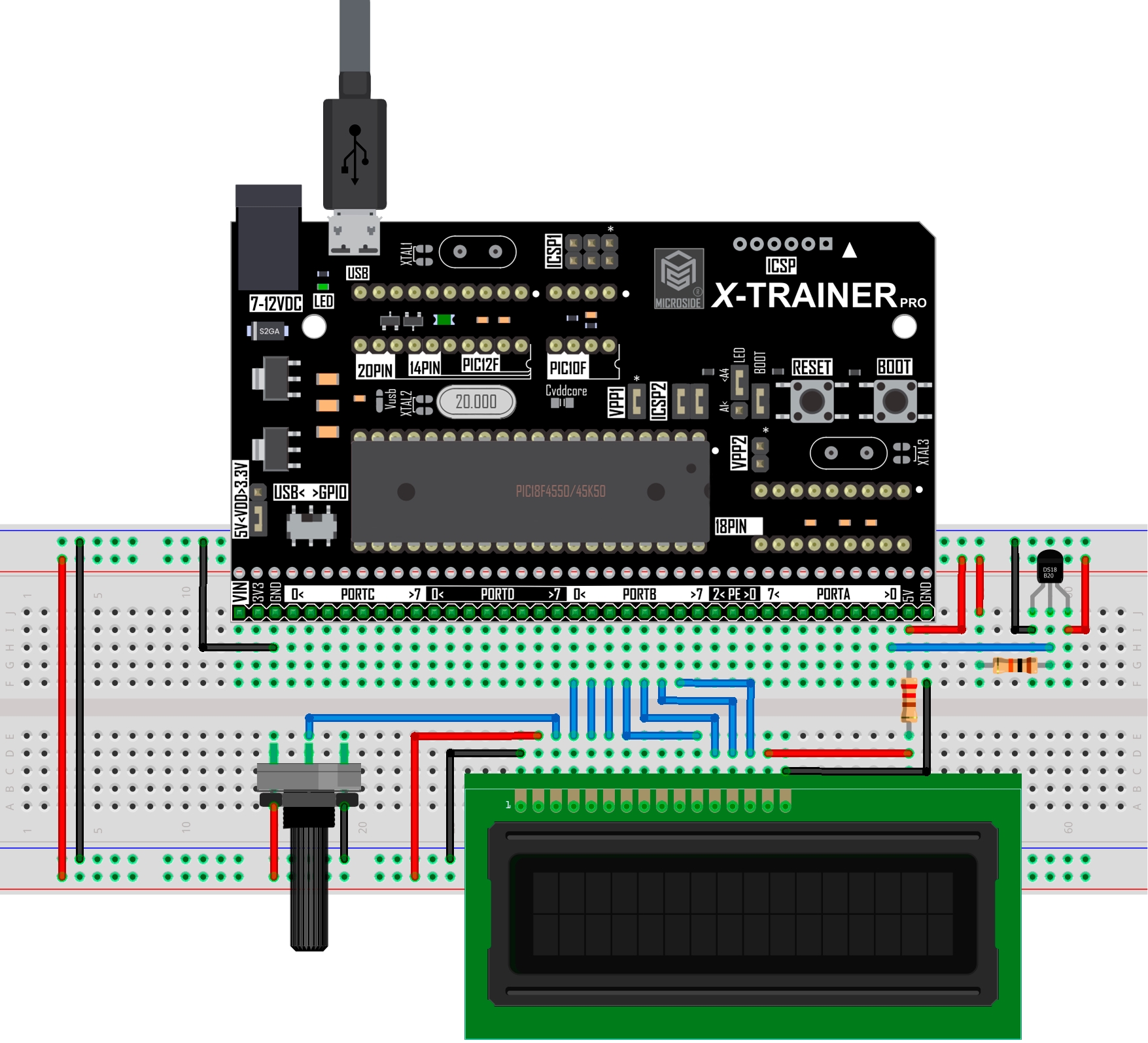

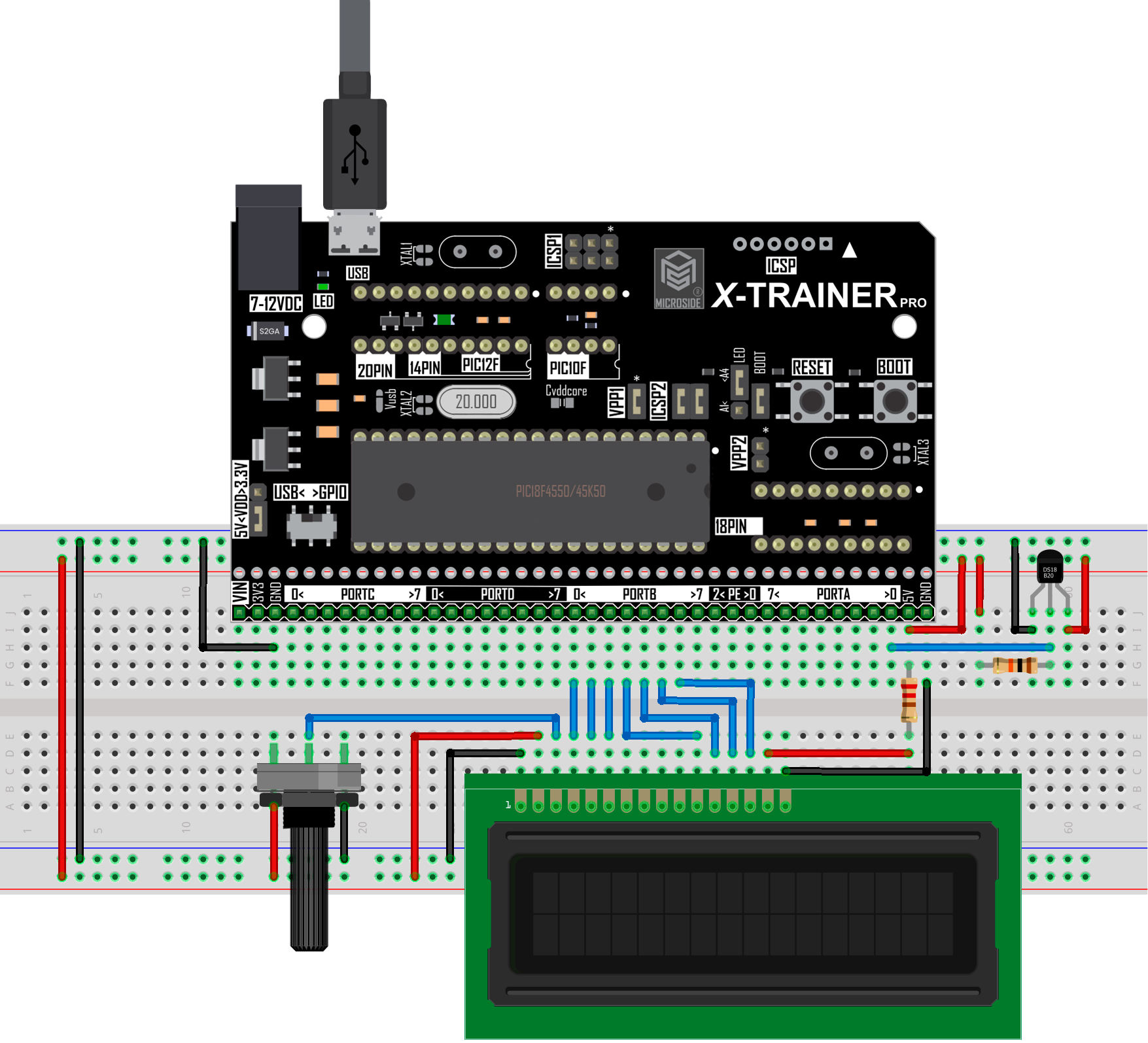

X-TRAINER PRO R2
X-TRAINER PRO R3

Código

PIC18F4550
PIC18F45K50

Descargas
