X-TRAINER LITE M R3 PIC16F887

AnteriorX-TRAINER LITE M R3 PIC16F877ASiguienteR2

Última actualización hace 20 días

¿Te fue útil?

X-TRAINER LITE M R3 es una tarjeta de desarrollo aprobada por para proyectos electrónicos, posee el microcontrolador con bootloader integrado que permitirá programarlo por USB sin necesidad de programadores externos.

Su diseño permite la programación, depuración e implementación de códigos, convirtiéndola en la opción ideal para estudiantes y profesionales.

Incluye prácticas compatibles con PIC C COMPILER.

TABLA DE CONTENIDO

I. Información

X-TRAINER LITE M R3 cuenta con la nueva característica de integrar un conector USB tipo C, conservando su conector SIL de 40 pines clasificado por puertos que facilita la integración en un protoboard, así como orificios para un acceso extra a las señales.

Dispone de un botón RESET, un LED indicador, un botón de propósito general, un puerto USB tipo C para comunicación o alimentación y un puerto ICSP para el uso de programadores externos.

¡ Advertencia ! Si se programa un PIC16F887 que cuente con bootloader Microside precargado por medio del puerto ICSP con un programador externo, se borrará el bootloader y será necesario adquirir un nuevo PIC con bootloader Microside.

II. Descripción del hardware

  1. Puerto USB tipo C para alimentación de 5 VDC o comunicación USB

  2. Resonador integrado de 20 MHz

  3. Puerto de programación ICSP para conectar depuradores o programadores externos

¡ Advertencia ! Si se programa un PIC16F887 que cuente con bootloader Microside precargado por medio del puerto ICSP con un programador externo, se borrará el bootloader y será necesario adquirir un nuevo PIC con bootloader Microside.

  1. Jumper para asignar el LED integrado al pin A4 o A1 (asignado de fábrica al pin A1)

  2. LED indicador de encendido

  3. RESET: Botón con resistencia de pull-up, conectado al pin RESET BOOT: Botón con resistencia de pull-up, conectado al pin A2

  4. LED indicador de propósito general conectado al pin A4 o A1 (depende la configuración del jumper LED)

  5. Orificios de acceso y conector SIL de 40 pines con los puertos del PIC serigrafiados para su fácil identificación

  6. Convertidor USB a Serial UART

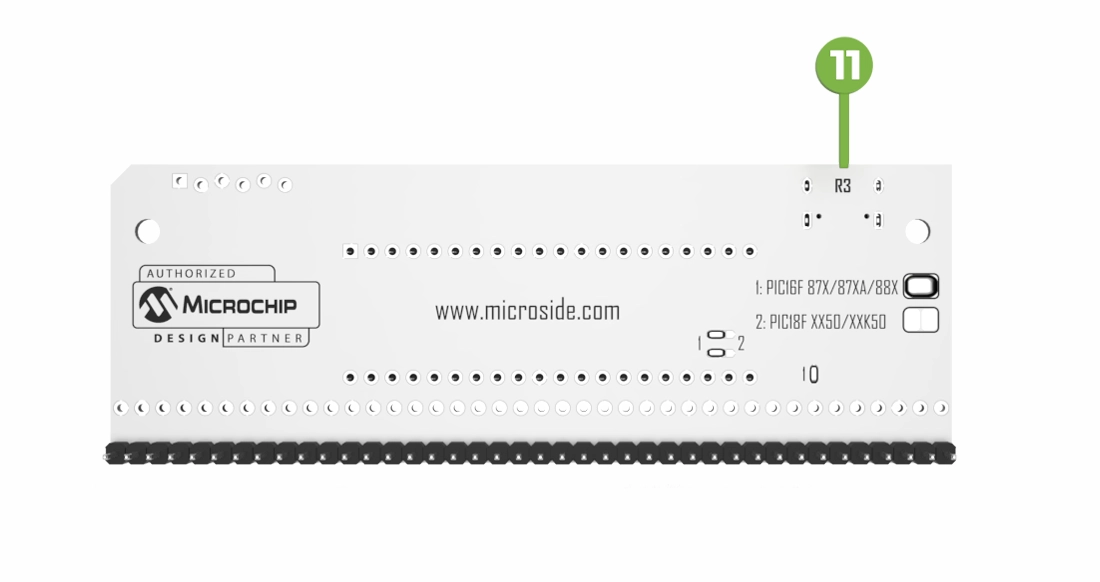

  7. Versión del hardware: R3

III. Especificaciones

Microcontrolador

Voltaje de operación

5 VDC

Pines

40

Puerto de programación

ICSP

Tamaño

101.68 x 36.12 x 16.59 mm

IV. Puerto de programación externa ICSP

La siguiente imagen muestra el pinout del puerto de programación ICSP, la orientación se puede identificar gracias a la flecha en forma de triángulo que está localizada a un costado del puerto.

¡ Advertencia ! Si se programa un PIC16F887 que cuente con bootloader Microside precargado por medio del puerto ICSP con un programador externo, se borrará el bootloader y será necesario adquirir un nuevo PIC con bootloader Microside.

V. Ejemplo de conexión

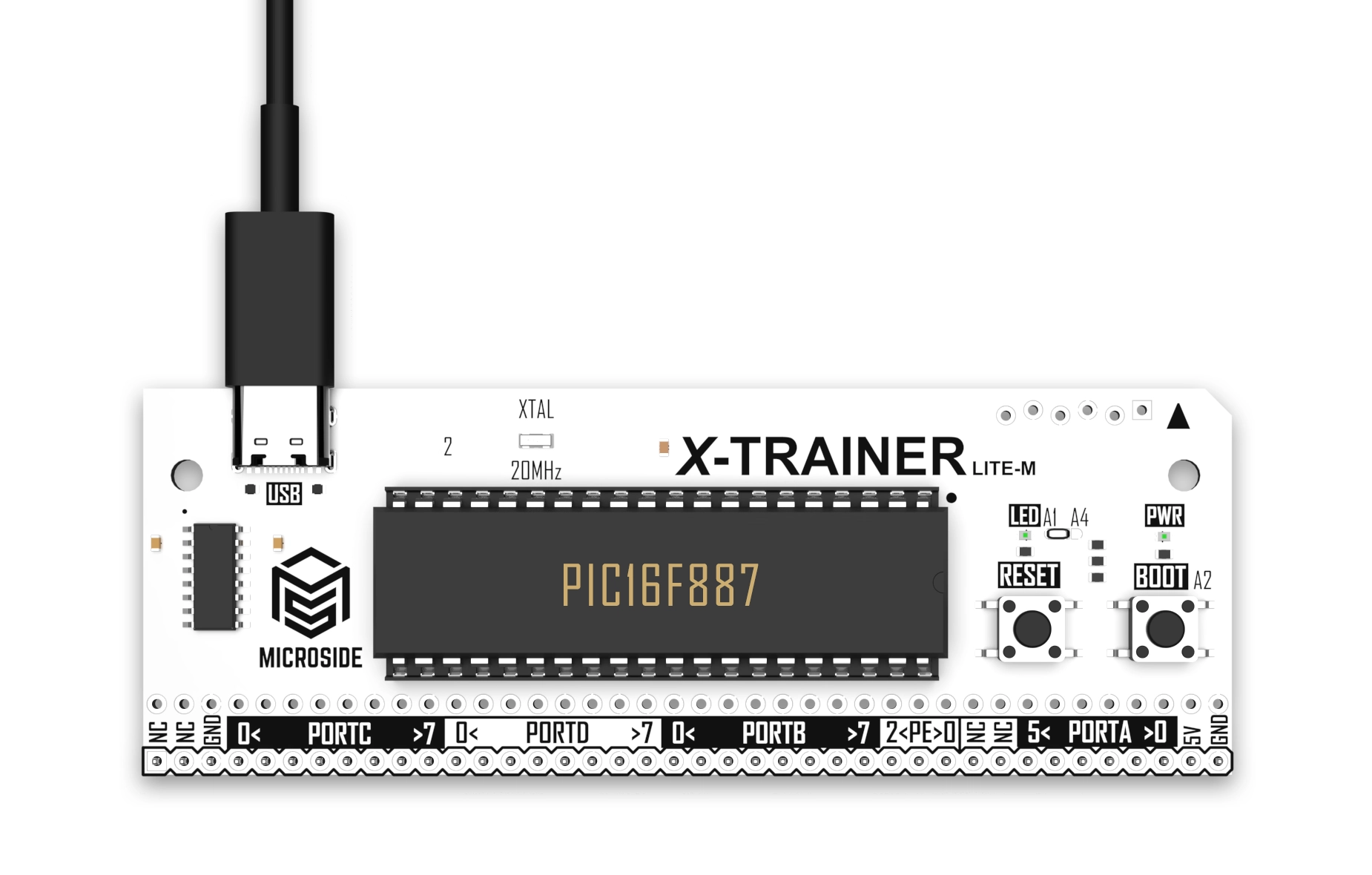

Programación por medio del puerto USB

Solo si el PIC cuenta con un bootloader precargado.

Programación por medio del puerto ICSP con un programador externo

¡ Advertencia ! Si se programa un PIC16F887 que cuente con bootloader Microside precargado por medio del puerto ICSP con un programador externo, se borrará el bootloader y será necesario adquirir un nuevo PIC con bootloader Microside.

VI. Programación de la tarjeta

Para cargar tu proyecto a la tarjeta X-TRAINER LITE M R3 con PIC16F887 se utiliza el Software X-TRAINER Suite v1.0.

Instalación del software

Subir proyecto

VII. Prácticas

Prácticas compatibles con la tarjeta X-TRAINER LITE M R3 con PIC16F887.

VIII. Descargas

para archivos .hex

X-TRAINER LITE M R3 se ofrece con un microcontrolador precargado con bootloader Microside para un uso inmediato a través del puerto USB sin necesidad de un programador externo.

Microcontrolador

En el apartado encontrarás un listado de ejemplos en diferentes compiladores compatibles con la tarjeta X-TRAINER LITE M R3.

Si aún no cuentas con el Software X-TRAINER Suite v1.0 instalado en tu computadora, en el siguiente podrás encontrar los pasos para realizarlo.

Ejecuta el Software X-TRAINER Suite v1.0 y realiza los pasos del siguiente .

↘️
PIC C Compiler CCS
Software de programación X-TRAINER Suite v1.0
Esquemático
Dimensiones
PIC16F887
PIC16F887
link

Instalación Software X-TRAINER Suite v1.0

link

Programar con el Software X-TRAINER Suite v1.0

PIC C Compiler CCS
