# 3 - Corrimiento de Bits

> **MPLAB X IDE - PIC Assembler**
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mplab-x-ide/pic-as-compiler/pic18f4550-or-pic18f45k50)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F5PzN6EyjW1rjGRdWEXc7%2F3%20-%20Corrimiento%20de%20bits.png?alt=media&#x26;token=3d7012f9-9458-4c9e-adbf-1d4fa0f6f3d7" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se implementa un corrimiento de bits, el cual se despliega a través de LEDs.

## **Descripción**

En esta práctica se implementa un corrimiento de bits usando la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50**. Para visualizar el resultado se conectan 8 LEDs al puerto B de la tarjeta **X-TRAINER.**

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) |  [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

8 x Resistencias 220 ohms.

8 x LEDs.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

**Software:**

Windows 8.1 o posterior.

MPLAB X IDE. [**Descarga**](https://www.microchip.com/mplab/mplab-x-ide)

Compilador XC8. [**Descarga**](https://www.microchip.com/en-us/development-tools-tools-and-software/mplab-xc-compilers)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

## **Procedimiento**

**1.** En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

**2.** Ejecuta **MPLAB X IDE** y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)".

**3.** Realiza los siguientes pasos para configurar el **bootloader** y poder programar la tarjeta **X-TRAINER**:

* Da clic en ***File*** y ***Project Properties***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FhRqKCwnSHnuJluZRjpqi%2FSeccion%20configurar%20Bootloader%20MPLAB%20X%20IDE%20Microside.PNG?alt=media&#x26;token=c7d34c40-5610-4e86-870b-061ed87a0bf2" alt=""><figcaption></figcaption></figure>

* Selecciona ***Building***, marca la casilla ***Insert unprotected checksum in user ID memory*** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FY4OviHczTtY17AXhu7vC%2FInsert%20unprotected%20checksum.webp?alt=media&#x26;token=68c0221e-115c-4e12-a3ab-58d8e1687650" alt=""><figcaption></figcaption></figure>

* Selecciona ***pic-as Linker**,* escribe **-mrom=2000-7F00** en el campo ***Additional options*** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F7bKiIKmePcBB1fXYixm2%2Fpic-as%20Linker.jpg?alt=media&#x26;token=d3cbfa76-7d9a-4523-8d99-247c136e5633" alt=""><figcaption></figcaption></figure>

**4.** Una vez realizadas las configuraciones del bootloader compila el proyecto.

{% hint style="success" %}
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
{% endhint %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FDGwDX5b1oP9HATCsHUD9%2FSeccion%20configurar%20Bootloader%20compilacion%20MPLAB%20X%20IDE%20Microside.png?alt=media&#x26;token=37d2e155-0ac6-417f-934d-1a8cb2a176eb" alt=""><figcaption></figcaption></figure>

**5.** Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

**6.** Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

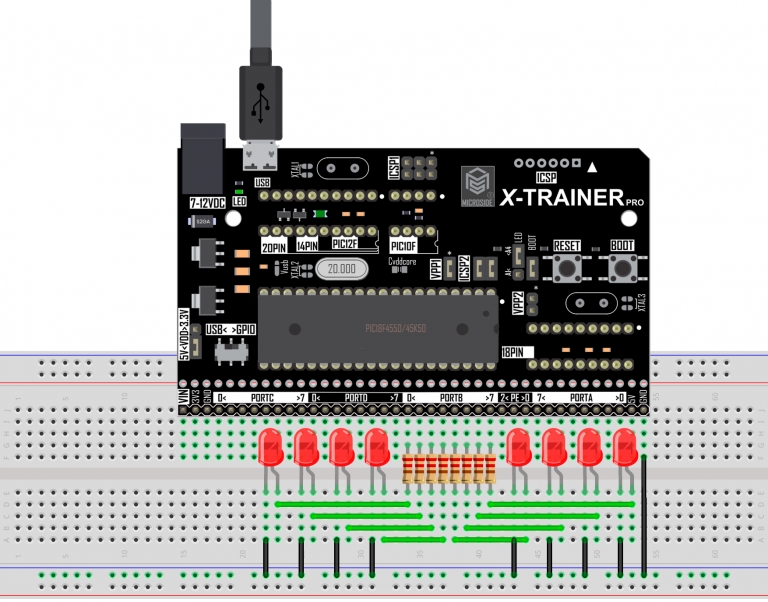

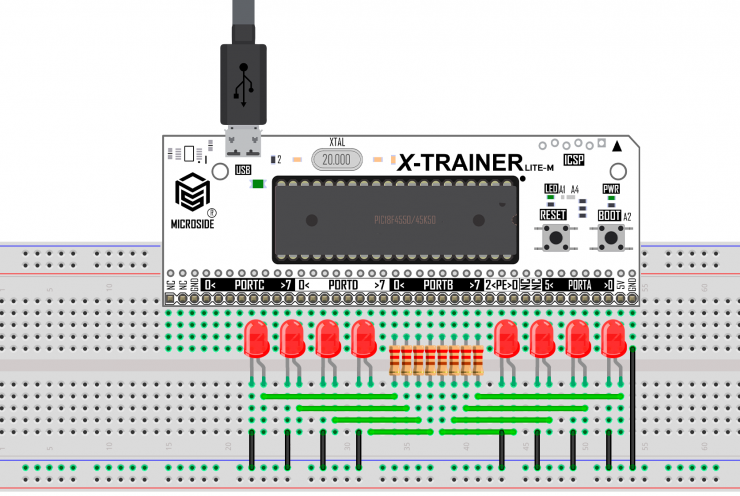

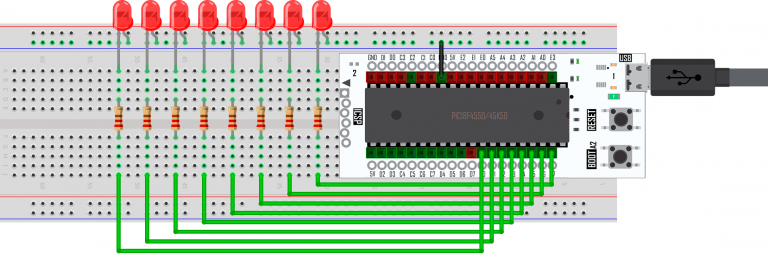

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/3-Corrimiento-de-Bits-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_PIC18F45K50_PIC18F4550_MICROSIDE_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FGww3UN0eLDgq7I8O1t7Q%2FCorrimiento%20de%20Bits%20PIC18F44550%20o%20PIC18F45K50%20%20LITE%20M%20MICROSIDE.webp?alt=media&#x26;token=3cacc11f-586b-4908-ba23-800da8aabc0a" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/3-Corrimiento-de-Bits-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_PIC18F45K50_PIC18F4550_MICROSIDE_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

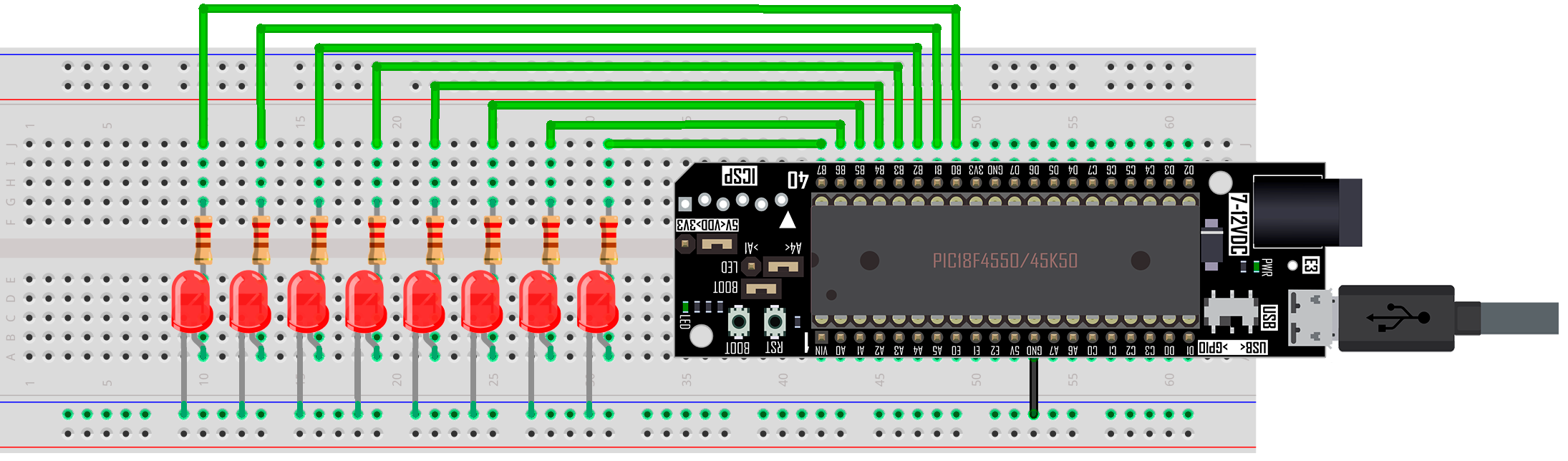

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/3-Corrimiento-de-Bits-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_DIP_Practica-3_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FdgLU9rz8SSw52OSp0rGZ%2Fhands-on-pic18f-p3-x-trainer-dip-r3.png?alt=media&#x26;token=8b72c25c-f35a-4a00-b4a5-3bd115a9bc08" alt=""><figcaption></figcaption></figure>

{% endtab %}

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/3-Corrimiento-de-Bits-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_PIC18F45K50_PIC18F4550_MICROSIDE_03.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F72PXKfcL2ROQBDwFCBO6%2F3%20Corrimiento%20de%20Bits%20X%20Trainer%20Pro%2018.png?alt=media&#x26;token=3db6f2e3-6e48-40aa-b6c0-434d2b99e2da" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fx3ihmQtCDJSAL1V0KdQp%2FCorrimiento%20de%20Bits%20%20PIC18F4550%20%20o%20PIC18F45K50%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&#x26;token=bcf16d18-d7fa-4422-a86f-c3fd5a45cf19" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/d4e13b3504f94a5fb3cb3b1467947562>" %}
{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/e4f3a49075c73d37df875474a962faa7>" %}
{% endtab %}
{% endtabs %}
