# 2 - Push Button

> **MPLAB X IDE - PIC Assembler**
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mplab-x-ide/pic-as-compiler/pic18f4550-or-pic18f45k50)

<figure><img src="/files/ezMh8URtrvMJY3uxaUA7" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se configura una salida y entrada digital en el microcontrolador para controlar el encendido y apagado de un LED a través de un push button, el LED se ilumina si el push button es presionado, de lo contrario se encuentra apagado.

## **Descripción**

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50.** El pin A4 es configurado como salida y señal digital, y el pin A2 de dicha tarjeta, es configurado como una entrada y señal digital para saber el estado del botón BOOT; por lo que el estado del LED cambiará a encendido cuando se presione el botón.

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Cable micro USB.

**Software:**

Windows 8.1 o posterior.

MPLAB X IDE. [**Descarga**](https://www.microchip.com/mplab/mplab-x-ide)

Compilador XC8. [**Descarga**](https://www.microchip.com/en-us/development-tools-tools-and-software/mplab-xc-compilers)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

## **Procedimiento**

**1.** En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

**2.** Ejecuta **MPLAB X IDE** y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)".

**3.** Realiza los siguientes pasos para configurar el **bootloader** y poder programar la tarjeta **X-TRAINER**:

* Da clic en ***File*** y ***Project Properties***.

<figure><img src="/files/yCQFXtIip1lV4CiDYuz2" alt=""><figcaption></figcaption></figure>

* Selecciona ***Building***, marca la casilla ***Insert unprotected checksum in user ID memory*** y da clic en ***Apply***.

<figure><img src="/files/iKMBNtdaNcHekMgCv29a" alt=""><figcaption></figcaption></figure>

* Selecciona ***pic-as Linker**,* escribe **-mrom=2000-7F00** en el campo ***Additional options*** y da clic en ***Apply***.

<figure><img src="/files/Zrt6ppord0hoWZigKHm0" alt=""><figcaption></figcaption></figure>

**4.** Una vez realizadas las configuraciones del bootloader compila el proyecto.

{% hint style="success" %}
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
{% endhint %}

<figure><img src="/files/IQtyn5WSmgCY6PjrDRvd" alt=""><figcaption></figcaption></figure>

**5.** Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

**6.** Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

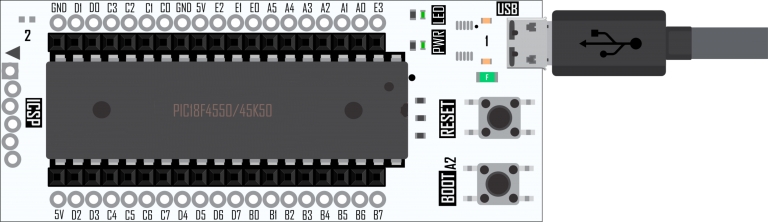

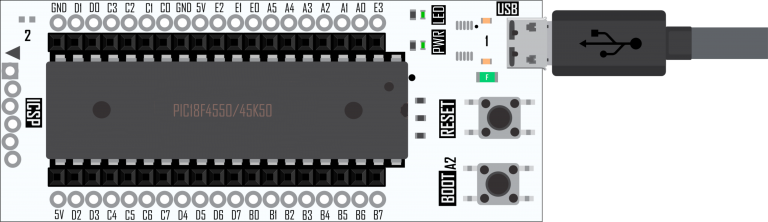

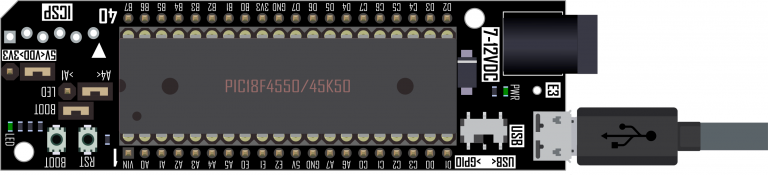

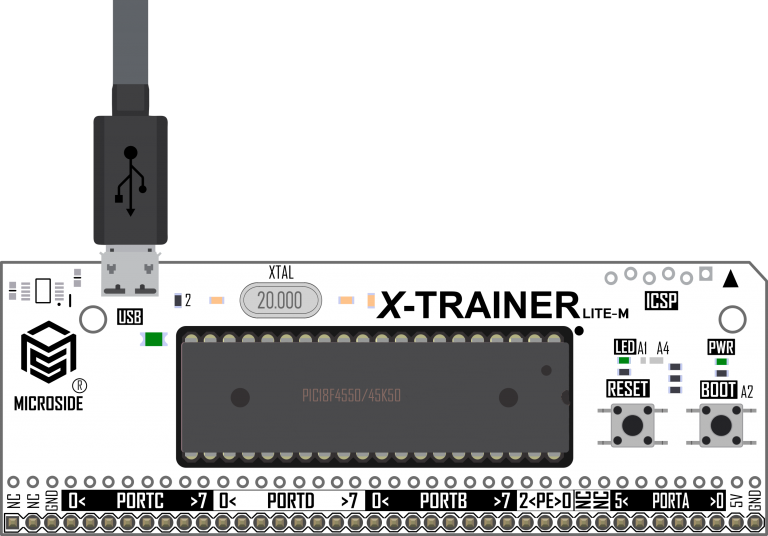

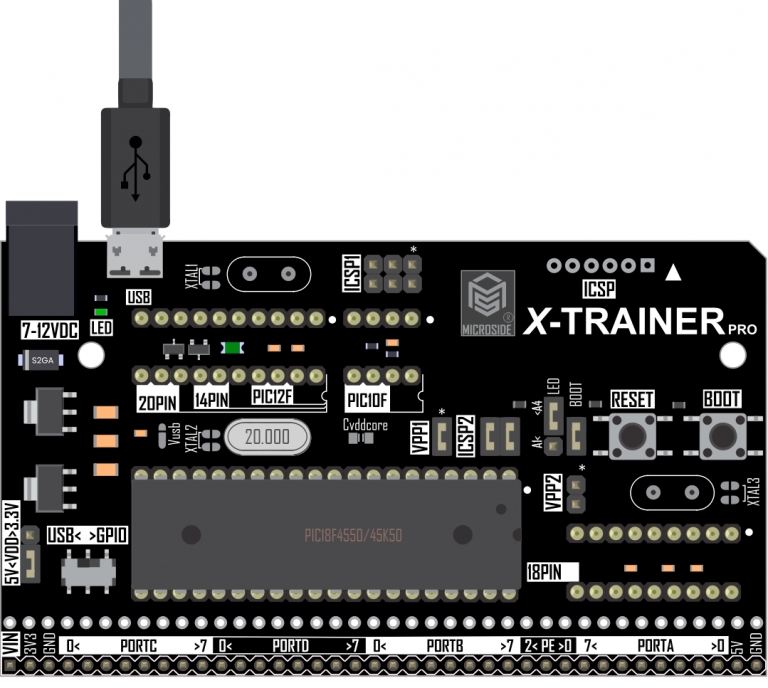

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_PIC18F45K50_PIC18F4550_MICROSIDE_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="/files/ap288GNBzKSt8LdDoJM0" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_PIC18F45K50_MICROSIDE_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_DIP_Practica-1_Microside_01-768x175.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="/files/FyPH3XWvkAlMp4fkbrW2" alt=""><figcaption></figcaption></figure>

{% endtab %}

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-PIC-Assembler-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_PIC18F45K50_MICROSIDE_03.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="/files/Q9kpjnbrZXFocVdAYfrW" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4" %}

<figure><img src="/files/e2R9peJ0YCfGVKe4ZG6f" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/b77ee3f8c74ee8a3fefa078e4fcbadbb>" %}
{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/9e6a5486c7ade23fa0752f482f0d2c3b>" %}
{% endtab %}
{% endtabs %}
