5 - ADC

MPLAB X IDE - PIC Assembler

Introducción

En esta práctica se implementa la lectura de un puerto ADC a través de una variación de voltaje con un potenciómetro y se despliega el valor analógico a través de LEDs.

Descripción

En esta práctica se implementa una lectura analógica, utilizando un potenciómetro, el cual se conecta a la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica. Para visualizar dicha lectura se utilizan 8 LEDs, conectados al puerto B, de tal manera que pueda observarse el incremento o decremento de voltaje del potenciómetro.

Materiales:

8 x Resistencias 220 ohms.

8 x LEDs.

1 x Potenciómetro 10 Kohms.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

Software:

Windows 8.1 o posterior.

Procedimiento

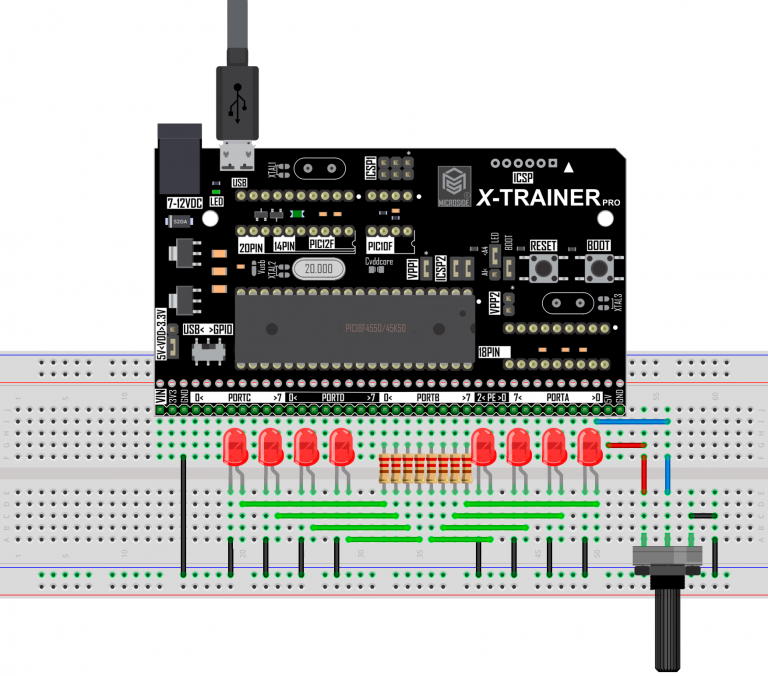

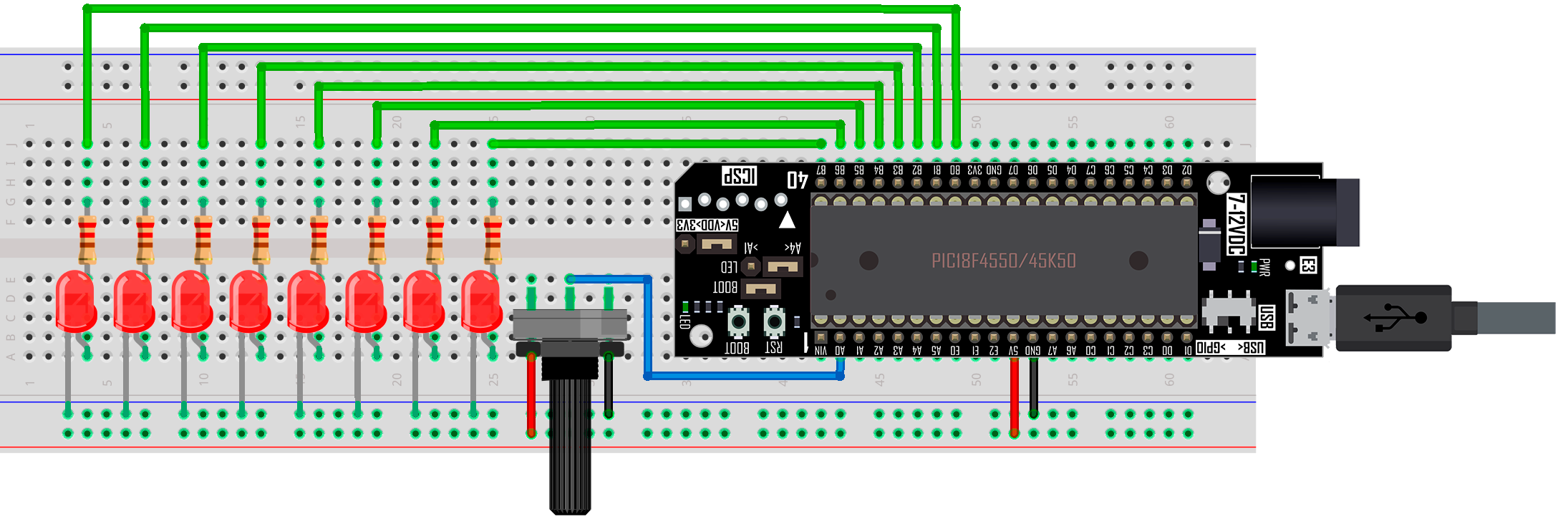

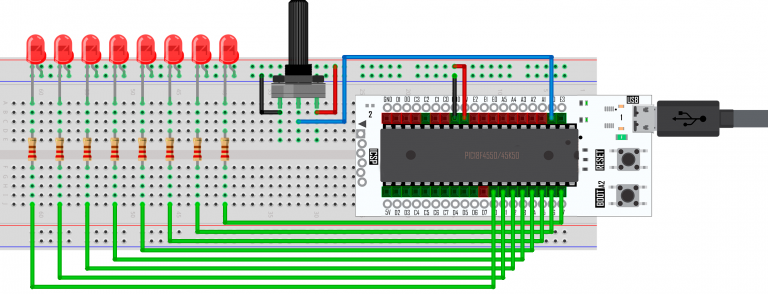

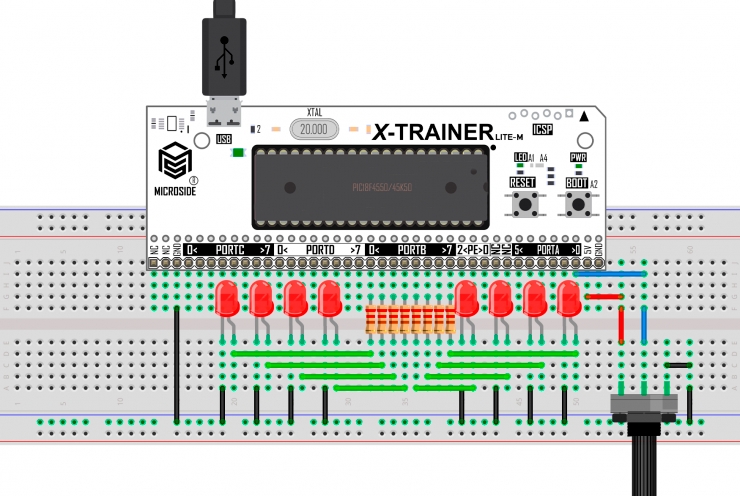

Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.

3. Realiza los siguientes pasos para configurar el bootloader y poder programar la tarjeta X-TRAINER:

Da clic en File y Project Properties.

Selecciona Building, marca la casilla Insert unprotected checksum in user ID memory y da clic en Apply.

Selecciona pic-as Linker, escribe -mrom=2000-7F00 en el campo Additional options y da clic en Apply.

4. Una vez realizadas las configuraciones del bootloader compila el proyecto.

Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.

5. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

6. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
