# XCU - Programador PICs

1. Ejecuta el Software MICROSIDE v1.0.

{% hint style="warning" %}
**Requisitos:**

* Módulo programador XCU en modo **MCU**.
* Sistema operativo Windows 8.1 o posterior.
* El módulo programador XCU se puede utilizar:\
  \- Conectado al puerto ICSP del adaptador X-ZIF.\
  \- Conectado a un puerto ICSP directo en la tarjeta de desarrollo.
  {% endhint %}

{% hint style="danger" %}
En **versiones anteriores** del módulo **XCU**, el modo **MCU** se encuentra identificado como **PIC** mientras que el modo **COM** se encuentra como **ARD**.
{% endhint %}

{% hint style="danger" %}

## **Error de instalación en Windows 11** ⚠️

Windows 11 puede bloquear la instalación del software mostrando la siguiente advertencia:

<img src="/files/mf69BmDpa1WKBdfCX1Ex" alt="" data-size="original">

Esto ocurre porque **Windows está bloqueando la instalación de aplicaciones que no están firmadas digitalmente**, como medida de seguridad.\
En algunos equipos, esta protección viene activada por defecto mediante una función llamada **Control Inteligente de Aplicaciones (Smart App Control)**.

Nuestros softwares **son seguros**, pero **Windows los bloquea automáticamente** si esta opción está habilitada.

#### ¿Cómo solucionarlo?

1. En la barra de búsqueda de Windows escribe **“Control de aplicaciones y navegador”**.
2. Entra a **Control inteligente de aplicaciones**.
3. Selecciona **Desactivado**.

<img src="/files/JonpqkzBEm4Yy6nBU9ui" alt="" data-size="original">

4. Saldrá un cuadro de confirmación, selecciona **"Si, estoy seguro"**
5. Vuelve a ejecutar el instalador.
   {% endhint %}

<figure><img src="/files/mVbVSaGsDWdd4aC0FmuU" alt="" width="453"><figcaption></figcaption></figure>

2. Conecta tu módulo programador XCU en modo MCU a la computadora a través del cable USB y al puerto ICSP del adaptador o tarjeta a programar.

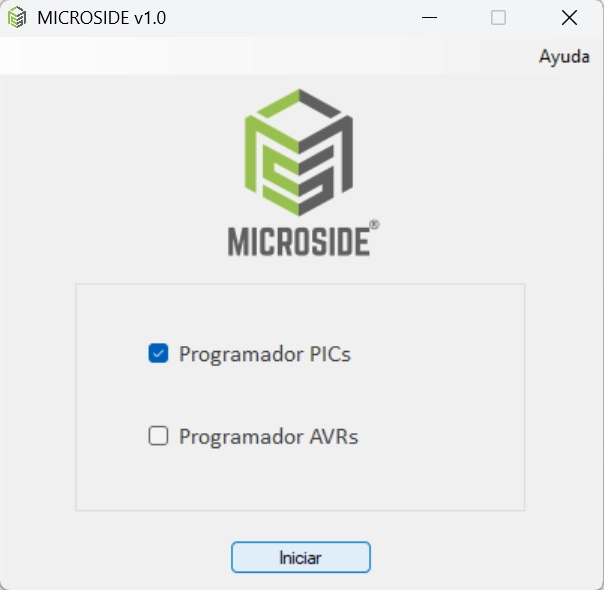

3. Marca la casilla ***Programador PICs*** y da clic en ***Iniciar**.*
4. Aparecerá la siguiente ventana, da clic en ***Conectar*** para entrar en modo programador.&#x20;

<figure><img src="/files/d4JrKtzPfRkb4bqDXoBs" alt=""><figcaption></figcaption></figure>

{% hint style="success" %}

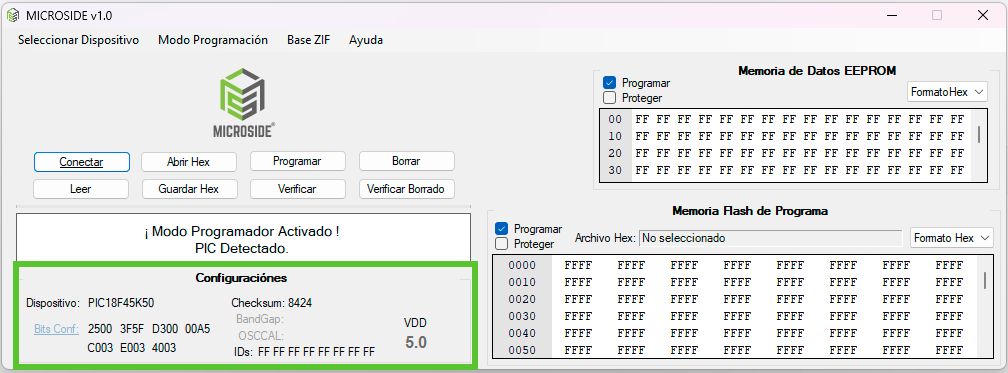

Al momento de dar clic en ***Conectar***, el programa detectará automáticamente el PIC.
{% endhint %}

<figure><img src="/files/grVc1lBDE0mb6uHb8pBw" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/OEe1WMViAUHWHKnJebRS" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**Nota:** Algunos PICs no son compatibles con “Auto-Detect”, si no se detecta el PIC automáticamente entonces se tendrá que hacer manualmente.

Para detectar el PIC manualmente dirígete al siguiente apartado:

#### [Detección manual del PIC](#deteccion-manual-del-pic-1)

{% endhint %}

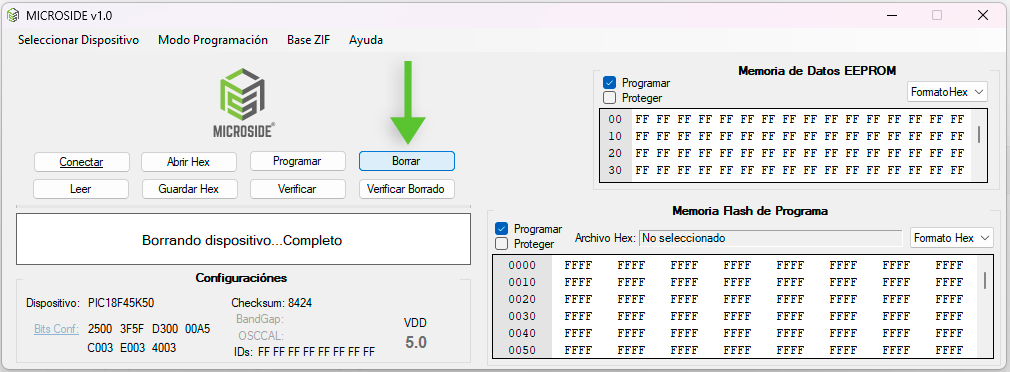

5. Una vez detectado el microcontrolador es recomendable borrarlo antes de programarlo, para ello da clic en el botón ***Borrar**.*

<figure><img src="/files/JLX3srktNMz7Eo53g2Qb" alt=""><figcaption></figcaption></figure>

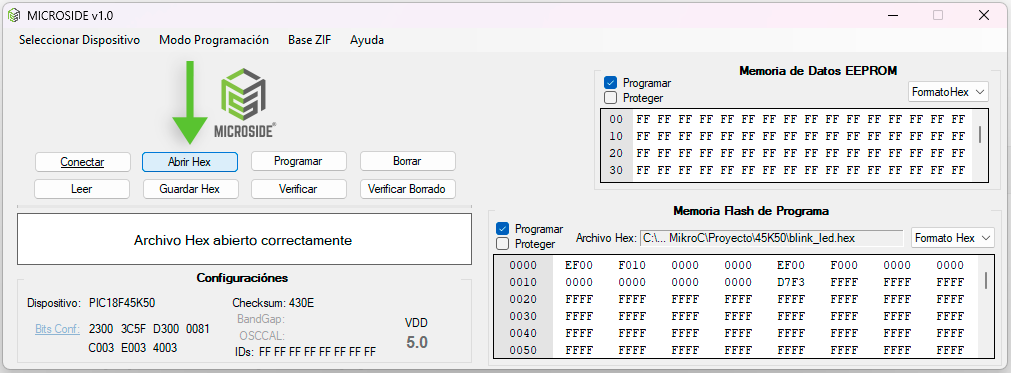

6. Ahora da clic en ***Abrir Hex*** y carga el archivo .hex de tu código fuente.

<figure><img src="/files/ifzrUMGH7NA5KjRdVkBg" alt=""><figcaption></figcaption></figure>

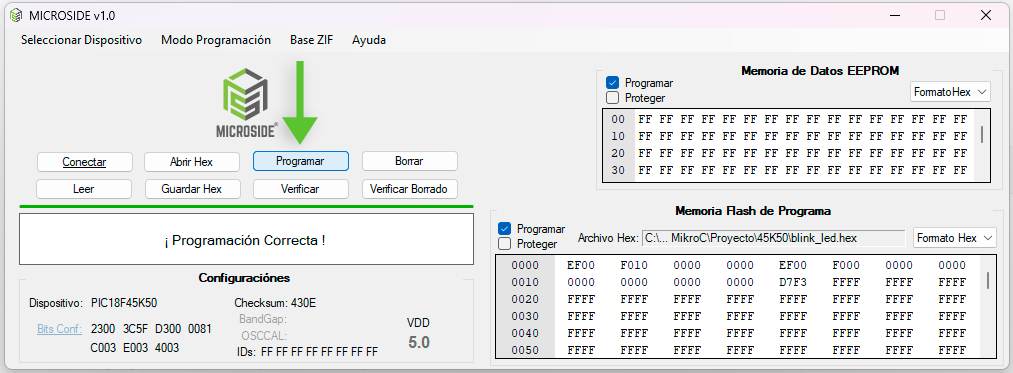

7. Por último, da clic en ***Programar***.

<figure><img src="/files/1a0aOSc7VTry76AswT2G" alt=""><figcaption></figcaption></figure>

8. Al finalizar, se mostrará el mensaje "**¡ Programación Correcta !**".

### **Apartados del software**

#### *- Base ZIF*

En el menú superior, se tiene la opción ***Base ZIF***, en ella puedes observar de manera gráfica como colocar de manera correcta tu microcontrolador en la base ZIF dependiendo la familia o número de pines.

<figure><img src="/files/C55ZBk7eXjue6ka8H9lD" alt=""><figcaption></figcaption></figure>

#### ***- Memoria de datos EEPROM***

En la parte superior derecha de la ventana principal se encuentra el apartado ***Memoria de Datos EEPROM***, en el cual puedes observar los datos a programar de dicha memoria en tu microcontrolador.&#x20;

{% hint style="info" %}
El apartado cuenta con dos casillas que te permite ***Programar*** y ***Proteger*** la memoria EEPROM.
{% endhint %}

<figure><img src="/files/jYpMEsK3qipdZa1L3jcG" alt=""><figcaption></figcaption></figure>

#### ***- Memoria flash***

En la parte inferior derecha se encuentra el apartado ***Memoria Flash de Programa*** con el cual puedes tener una vista previa del archivo .hex que has seleccionado para grabar en el microcontrolador.&#x20;

{% hint style="info" %}
El apartado cuenta con dos casillas que te permite ***Programar*** y ***Proteger*** la memoria Flash, también es posible ver la dirección del archivo .hex seleccionado.
{% endhint %}

<figure><img src="/files/b8C0OKECsvD5pSH1N8Uc" alt=""><figcaption></figcaption></figure>

#### ***- Configuraciones***

En la parte inferior izquierda se tiene el apartado ***Configuraciones*** en el cual puedes observar las diferentes propiedades del microcontrolador.

<figure><img src="/files/e25vJDKS7r197exf0A8i" alt=""><figcaption></figcaption></figure>

#### ***- Estados del software***

Arriba del apartado ***Configuraciones*** se puede observar una ventana para conocer los diferentes estados del software en la programación del microcontrolador.

<figure><img src="/files/zTv6l97noM5k2v68Z14H" alt="ping1.1"><figcaption></figcaption></figure>

<figure><img src="/files/DMbTUHw5vhaVvfgDh5cl" alt="ping2.1"><figcaption></figcaption></figure>

<figure><img src="/files/aMYqB4bh5xscbYB4loa8" alt="ping3.1"><figcaption></figcaption></figure>

<figure><img src="/files/gcuS0JFTpL5UU6cWnCEK" alt="ping4.1"><figcaption></figcaption></figure>

<figure><img src="/files/rvPcEV9d9ja037b9Ej61" alt="ping5.1"><figcaption></figcaption></figure>

<figure><img src="/files/hgHsMLVE6eHY8NfLj8M2" alt="ping6.1"><figcaption></figcaption></figure>

#### ***- Botones principales***

En la parte media del lado izquierdo se encuentran los botones principales que te ayudan en el proceso de programación del microcontrolador.&#x20;

<figure><img src="/files/t5sjAg4uirTgqp7AsMel" alt="botones1"><figcaption></figcaption></figure>

**Funciones:**

* **Conectar –** Realiza la comunicación con el programador para detectar el microcontrolador a programar.
* **Abrir Hex –** Importa una archivo .hex para grabar en el microcontrolador.
* **Programar –** Graba el archivo .hex en la memoria del microcontrolador.
* **Borrar –** Borra la memoria del microcontrolador.
* **Leer –** Realiza la lectura de la memoria EEPROM.
* **Guardar Hex –** Exporta un archivo .hex del programa que se encuentra en el microcontrolador.
* **Verificar –** Realiza la comparación del programa seleccionado con el que se encuentra cargado en el microcontrolador.
* **Verificar Borrado –** Verifica el borrado de los datos del microcontrolador.

### Detección manual del PIC

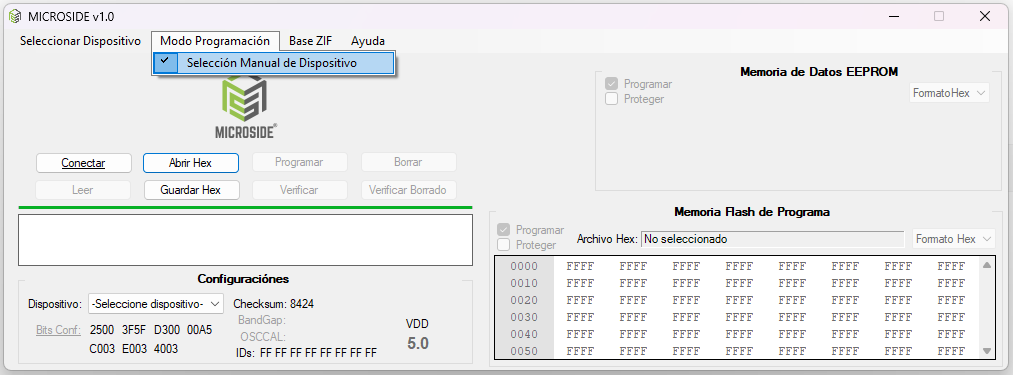

1. Una vez habilitado el modo programador, ve al menú superior, da clic en ***Modo Programación*** y clic en ***Selección Manual de Dispositivo**.*

<figure><img src="/files/GVVEWjKmt4qsjS78M4mC" alt=""><figcaption></figcaption></figure>

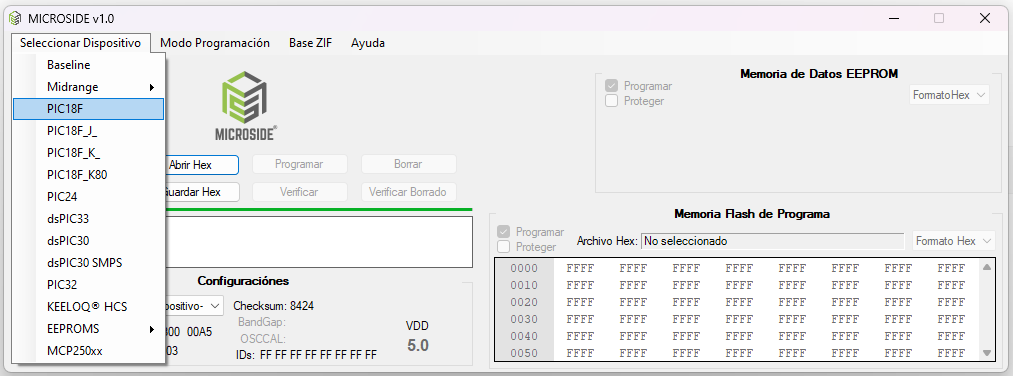

2. Dirígete al apartado ***Seleccionar Dispositivo*** y da clic en la familia del modelo de PIC a programar.

<figure><img src="/files/L6Ji8VlYzg23xAeRocmP" alt=""><figcaption></figcaption></figure>

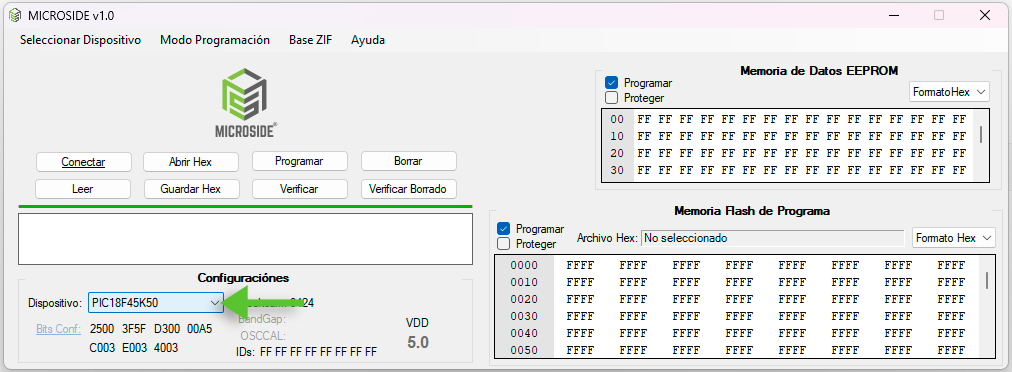

3. Por último, busca y selecciona el modelo del PIC en el apartado de ***Dispositivo***, ubicado en la sección inferior ***Configuraciones***.

<figure><img src="/files/1LbFdf7JhYmKsjK8mIjm" alt=""><figcaption></figcaption></figure>
