En esta práctica se regula la intensidad luminosa de cada color (Rojo-Verde-Azul) de un LED RGB de cátodo común, variando el ciclo de trabajo mediante un PWM (modulador de ancho de pulso).
En esta práctica se realiza un control PWM para regular la intensidad luminosa de cada color de un LED RGB de cátodo común, por medio de un puerto PWM, usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x LED RGB de cátado común.
1 x Resistencia 330 Ohms.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga
X-TRAINER Suite v1.0 Descarga

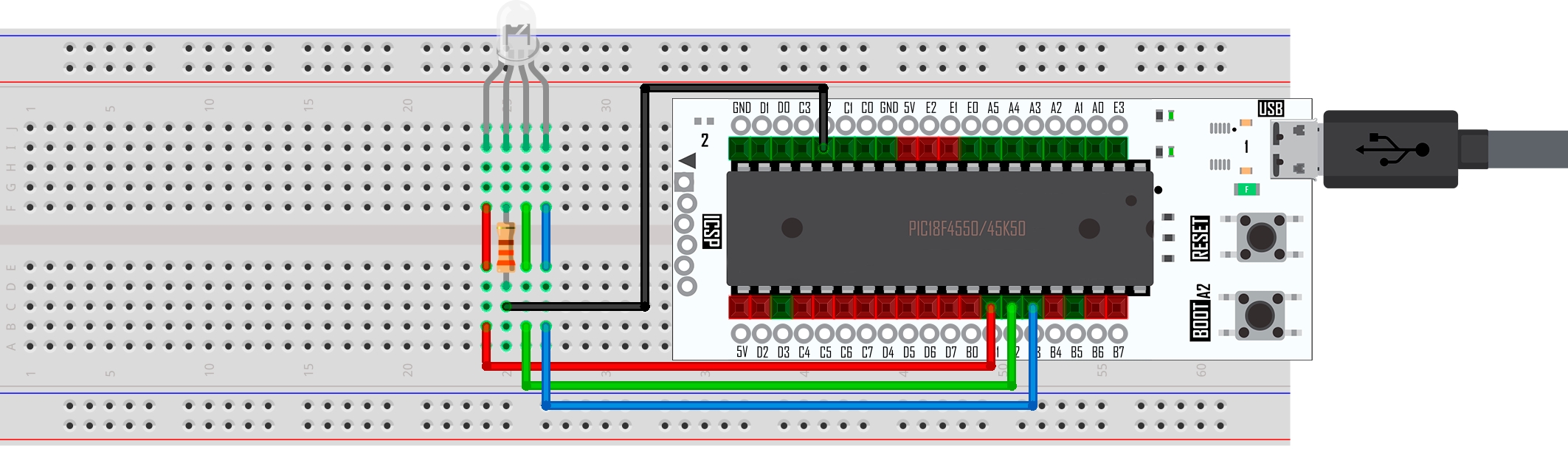

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
Selecciona el modelo de tu tarjeta X-TRAINER.
