4 - Contador Binario

PIC C Compiler CCS

PIC18F4550 / PIC18F45K50

Introducción

En esta práctica se configura entradas y salidas digitales del microcontrolador para implementar un contador binario que incrementa cada vez que se presiona un push button, el conteo se despliega a través de LEDs.

Descripción

En esta práctica se implementa un contador binario usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El contador se incrementa cada vez que se presiona un botón conectado al pin A2, configurado como entrada digital. Para visualizar el valor del contador se utilizan 8 LEDs.

Materiales:

1 x Tarjeta X-TRAINER. Manuales | Comprar

8 x Resistencias 220 ohms.

8 x LEDs.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

Software:

Windows 8.1 o posterior.

PIC C Compiler v5.069 o posterior. Descarga

X-TRAINER Suite v1.0 Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.

2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.

3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.

4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

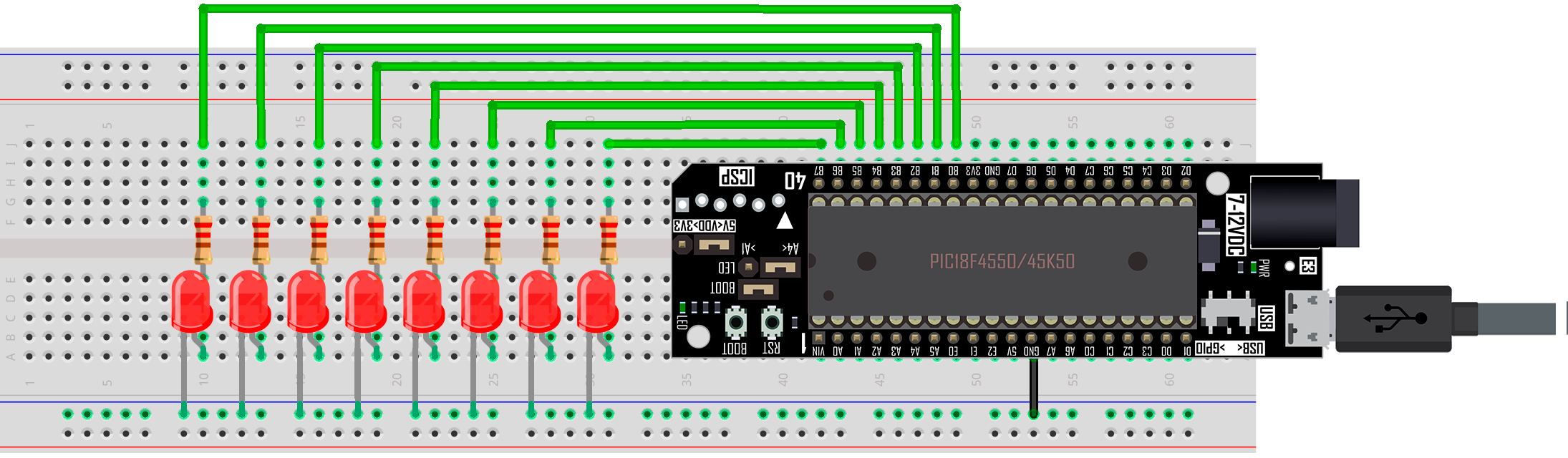

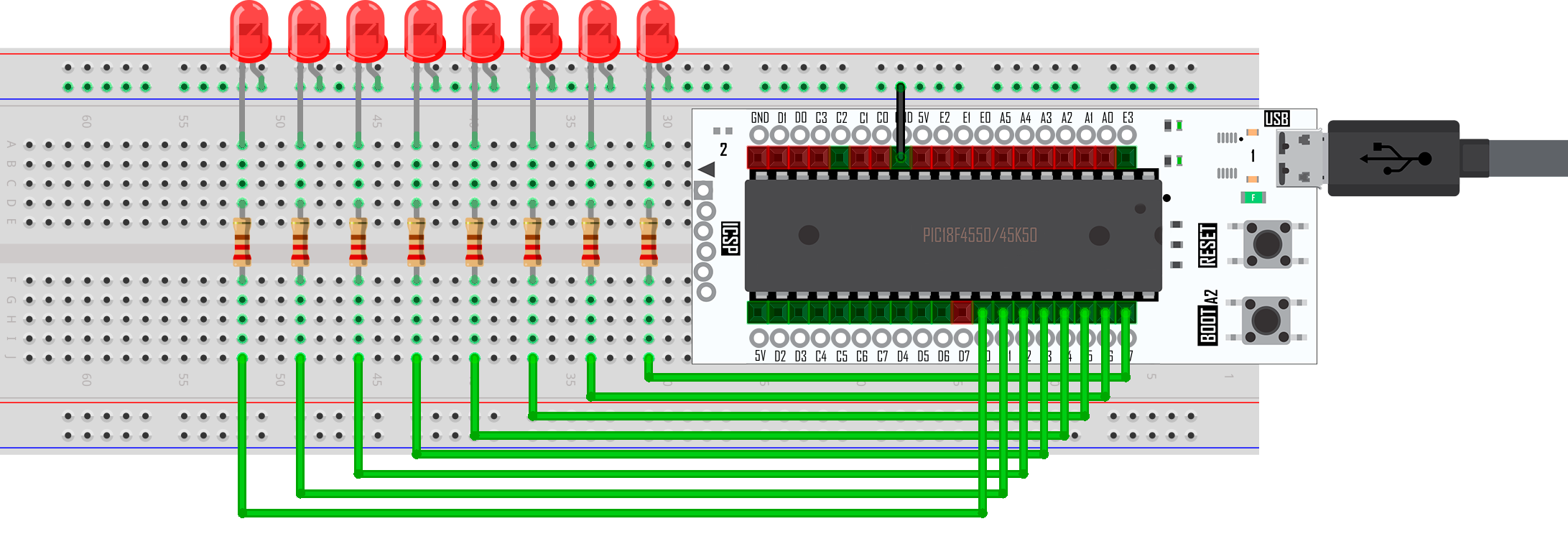

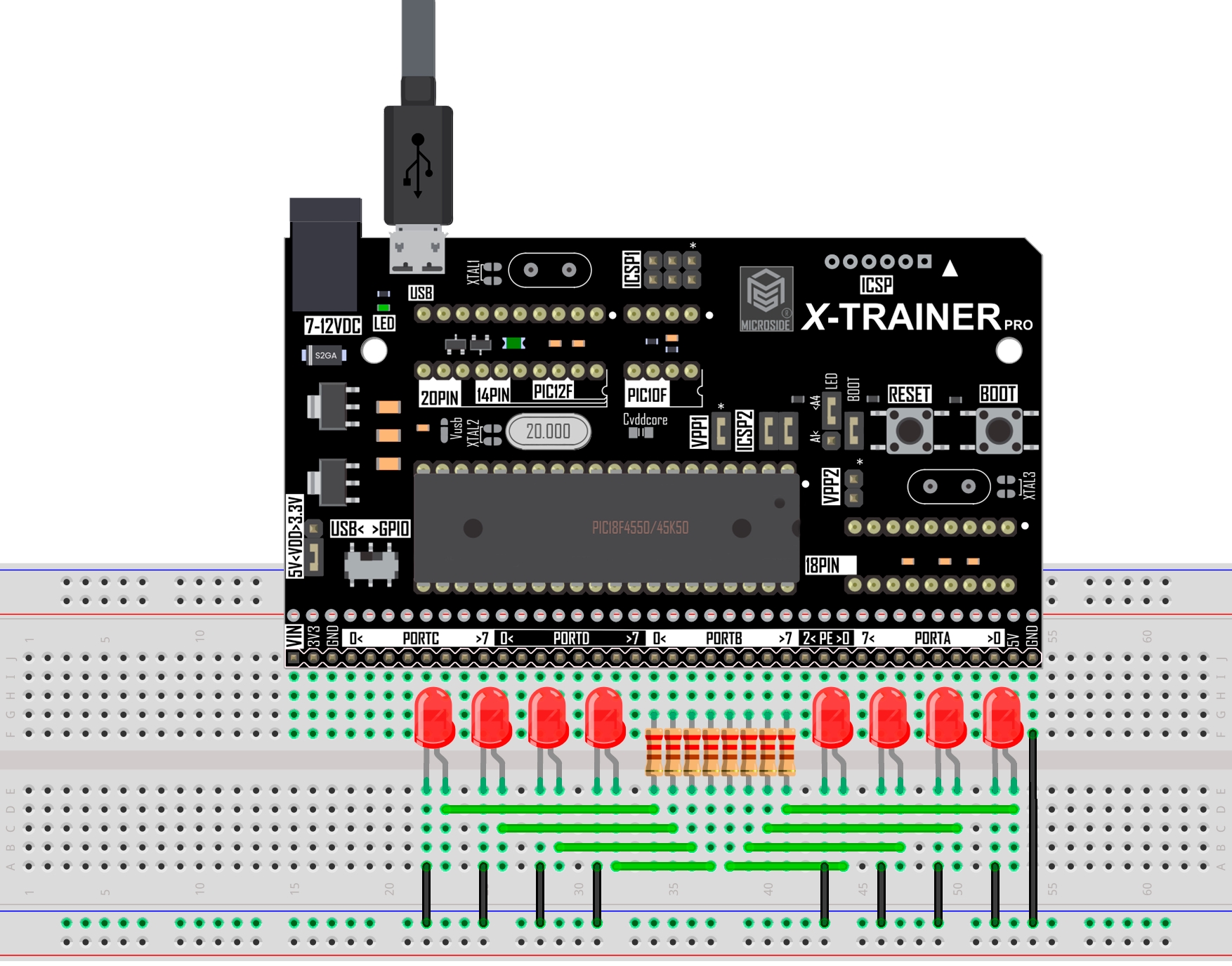

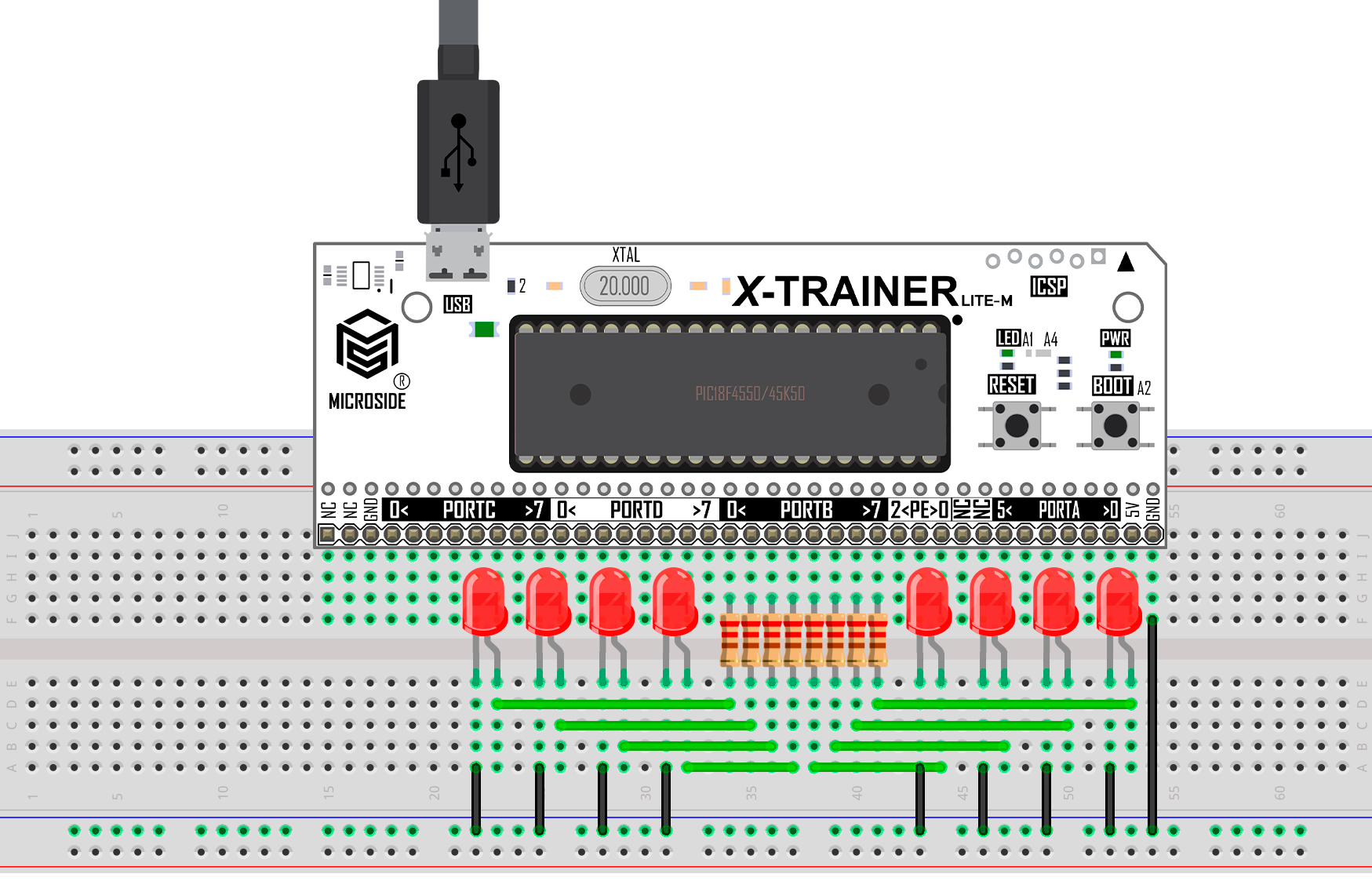

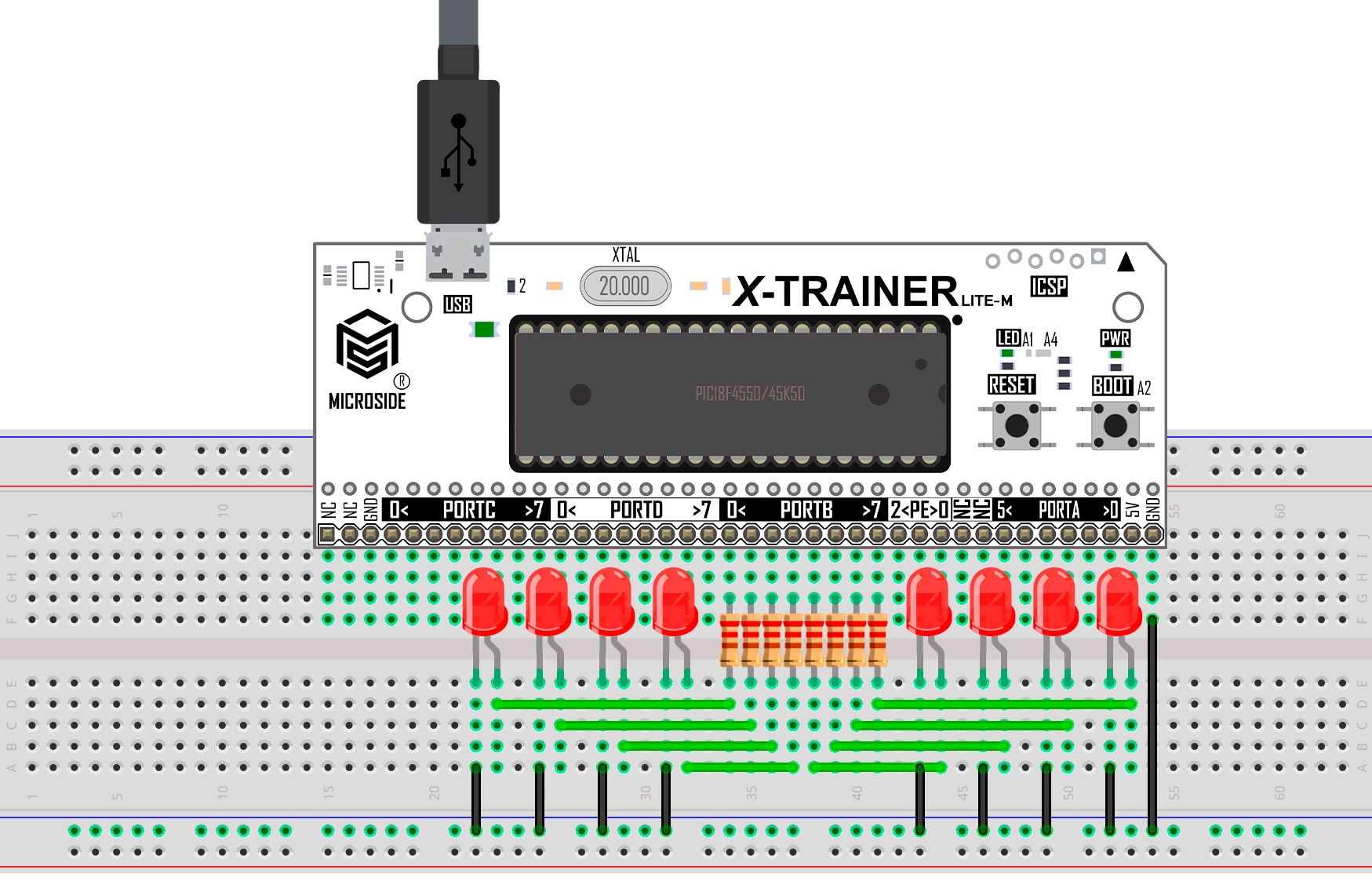

Diagrama esquemático

Selecciona el modelo de tu tarjeta X-TRAINER.

Código
