# 2 - Push Button

> **PIC C Compiler CCS**
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/pic-c-compiler-ccs/pic18f4550-or-pic18f45k50)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fa8CXEJ4w5yWUT1lTQtYV%2FPush%20Button.png?alt=media&#x26;token=1f178a9b-0a23-4bcd-866a-2b72a7b5b0f3" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se configura una salida y entrada digital en el microcontrolador para controlar el encendido y apagado de un LED a través de un push button, el LED se ilumina si el push button es presionado, de lo contrario se encuentra apagado

## **Descripción**

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50.** El pin A4 es configurado como salida y señal digital, y el pin A2 de dicho módulo, es configurado como una entrada y señal digital para saber el estado del botón BOOT; por lo que el estado del LED cambiará a encendido cuando se presione el botón.

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer)  | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Cable micro USB.

**Software:**

Windows 8.1 o posterior.

PIC C Compiler v5.069 o posterior. [**Descarga**](http://www.ccsinfo.com/ccsfreedemo.php)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

## **Procedimiento**

**1.** En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

**2.** Ejecuta **PIC C Compiler**, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)" y compila el programa.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **PIC C Compiler** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/pic-c-compiler-ccs).
{% endhint %}

**3.** Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

**4.** Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

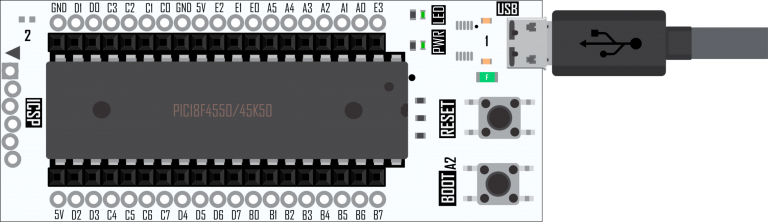

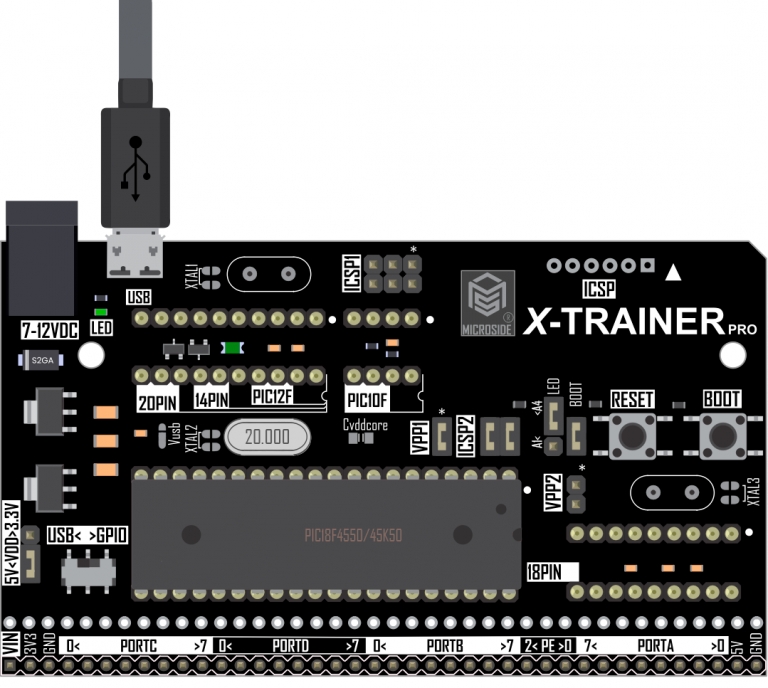

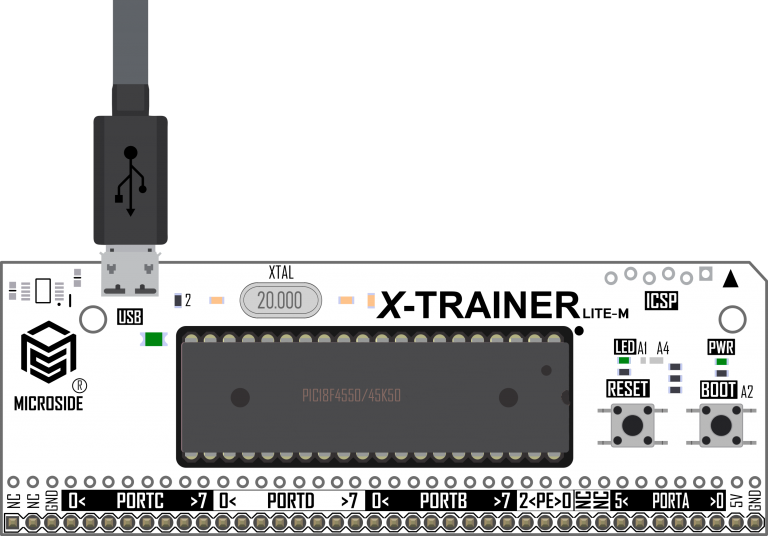

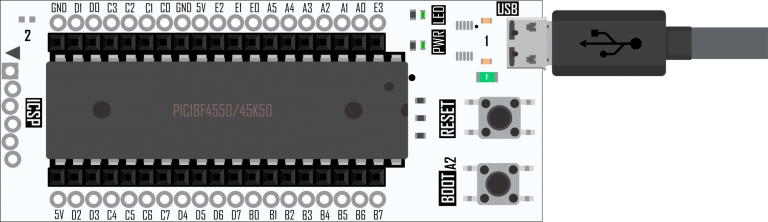

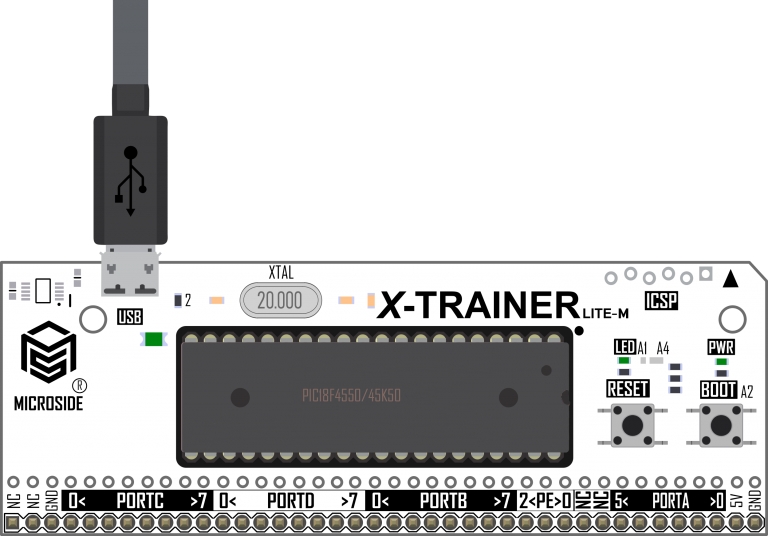

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_Lite-M-r2_Practica-2_Microside_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FBB9oTVpNM9LKiniqghAF%2FPush%20Button%20PIC18F44550%20o%20PIC18F45K50%20X-TRAINER%20LITE%20M%20MICROSIDE.webp?alt=media&#x26;token=8e7fea25-cec2-499e-850a-4d1c266e9fa8" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_LITE-F_Practica-2_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_DIP_Practica-2_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fpu2RjODdn9d7i4edapTM%2Fhands-on-pic18f-p2-x-trainer-dip-r3.png?alt=media&#x26;token=fc18d387-1b1c-4817-a959-161c3d76c553" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/Practica-2-%E2%80%93-Push-Button.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F7tVrjv1cBfJOPTBrnSfu%2F2%20Push%20Button%20X%20Trainer%20Pro%2018.png?alt=media&#x26;token=8e9eceba-7115-4ae6-b4f1-7199182fb85f" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FSVfyOOvDPKNXBAA6ZTNh%2FPush%20Button%20PIC18F4550%20%20o%20PIC18F45K50%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&#x26;token=425cd6e5-64e4-424d-9fc0-35e724aaa2c4" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/4a57f444577d9fc4aca1a6ecc781d75e>" %}

{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/8cf0b920c6a09b626c151affe3449ed4>" %}
{% endtab %}
{% endtabs %}

## **Descargas**

<table data-card-size="large" data-view="cards"><thead><tr><th align="center"></th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td align="center"><mark style="color:green;"><strong>Software X-TRAINER Suite v1.0</strong></mark></td><td><a href="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip">https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip</a></td></tr><tr><td align="center"><mark style="color:green;"><strong>Proyecto</strong></mark></td><td><a href="https://github.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/archive/refs/heads/main.zip">https://github.com/MICROSIDE-TECHNOLOGY/2-Push-Button-CCS-PIC18F4550-45K50/archive/refs/heads/main.zip</a></td></tr></tbody></table>


---
