17 - Sensor de Temperatura LM35

​
PIC C Compiler CCS

Introducción

En esta práctica se implementa la lectura de un sensor de temperatura analógico LM35, para ello se utiliza el módulo ADC para adquirir los valores y visualizarlos a través de un display LCD.

Descripción

En esta práctica se realiza una medición de temperatura (ºC) con el sensor LM35, visualizando el resultado de la medición a través de un display LCD (16×2), usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Display LCD 16×2.
1 x Potenciómetro de 10k Ohms.
1 x Resistencia de 220 Ohms.
1 x Sensor de temperatura LM35.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga​
MICROSIDE v1.0 Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

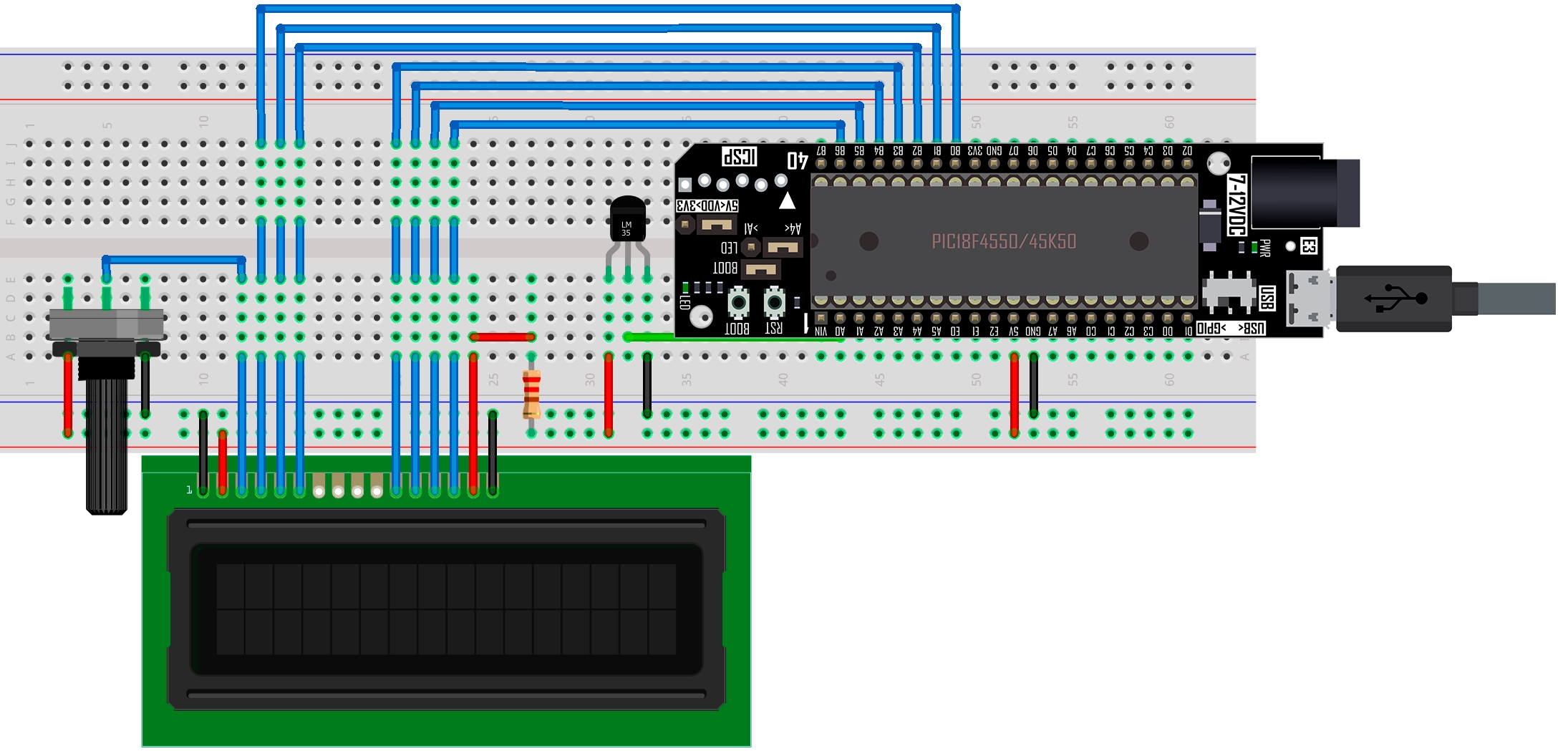

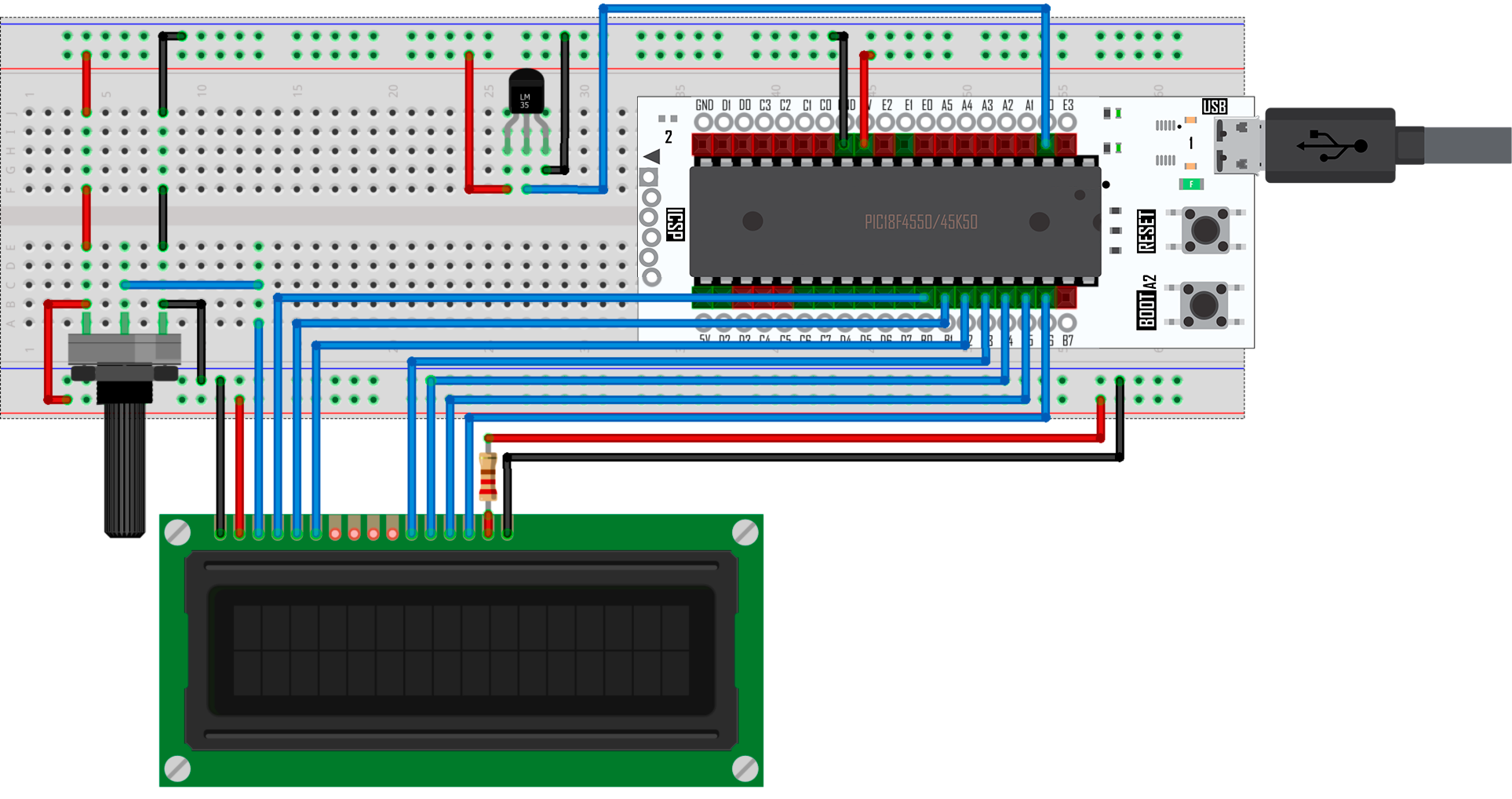

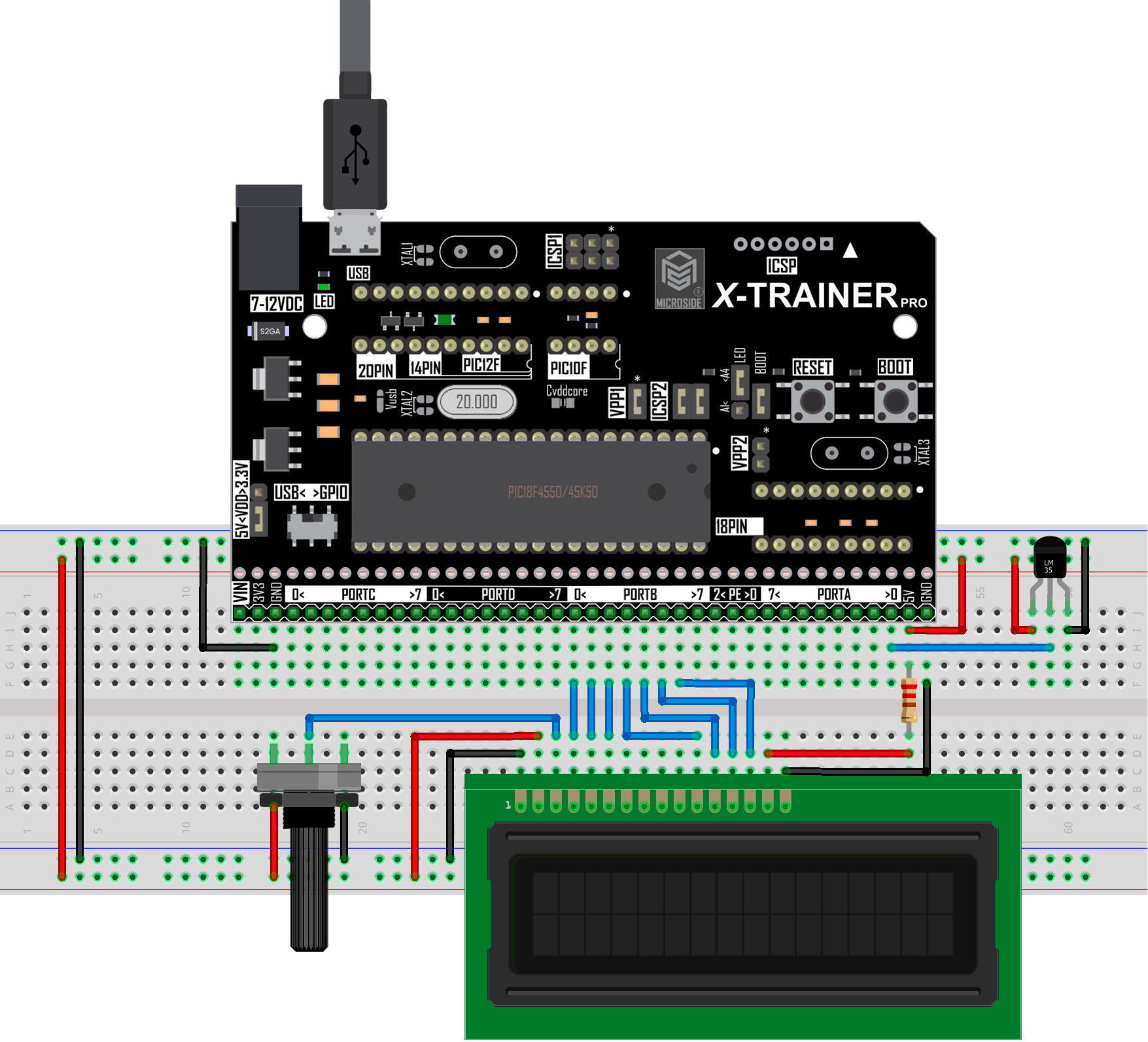

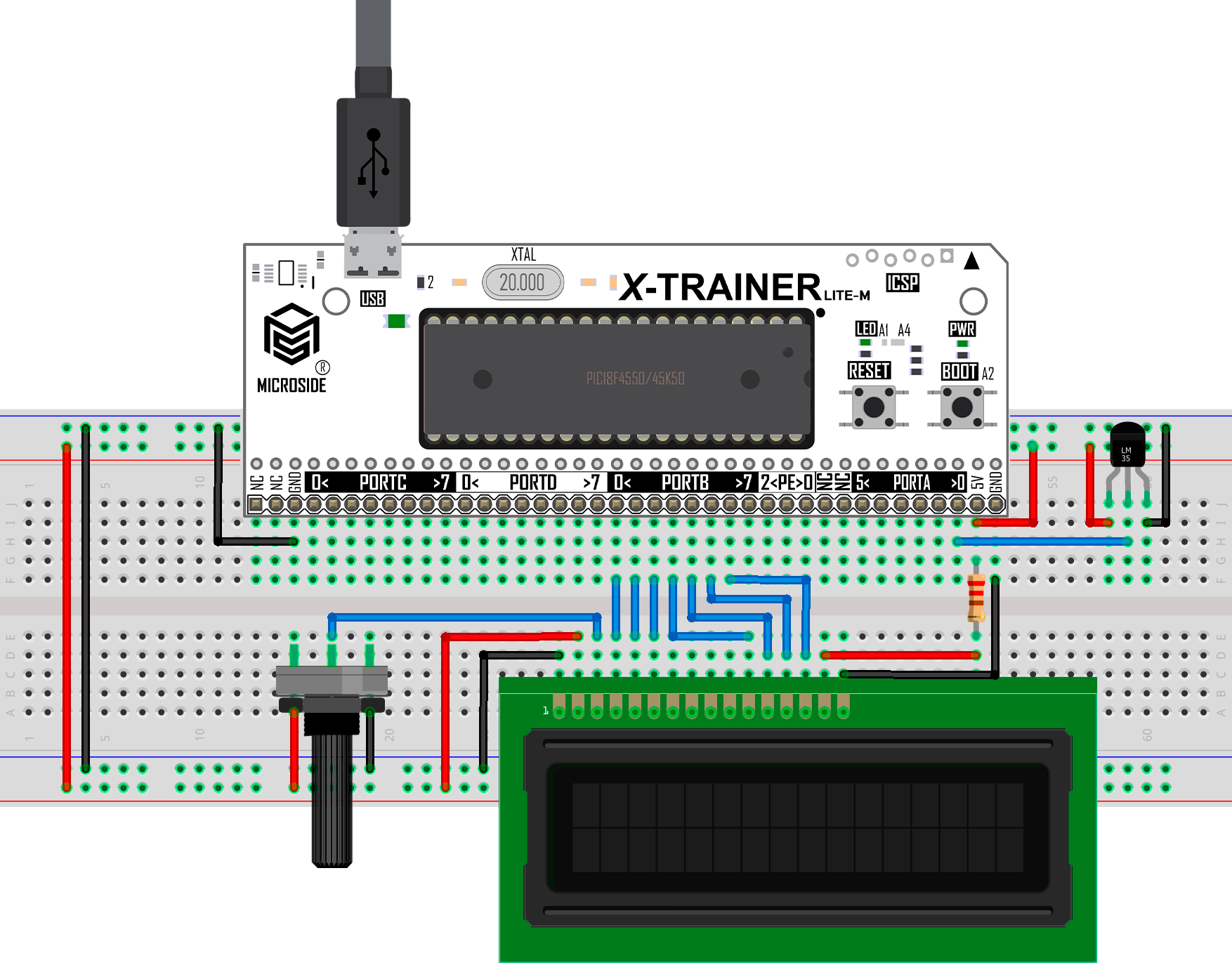

Diagrama esquemático

X-TRAINER LITE M
X-TRAINER LITE F
X-TRAINER DIP
X-TRAINER PRO R2
X-TRINER PRO R3

Código

PIC18F4550
PIC18F45K50

Descargas
