12 - DAC

PIC C Compiler CCS
Nota: Esta práctica solo es compatible con el PIC18F45K50

Introducción

En esta práctica se implementa un control DAC (Convertidor Digital-Analógico) para variar el voltaje de una salida analógica y visualizar el resultado a través de un LED. Además el aumento de voltaje de la salida se visualiza a través de 5 LEDs.

Descripción

En esta práctica se realiza un control DAC para regular la intensidad luminosa de un LED, mediante la salida de voltaje de un puerto analógico. Además el aumento de voltaje de la salida se visualiza a través de 5 LEDs, conectados a la tarjeta X-TRAINER con el PIC18F45K50.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
6 x Resistencias 220 ohms.
6 x LEDs.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga
MICROSIDE v1.0 Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático”, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

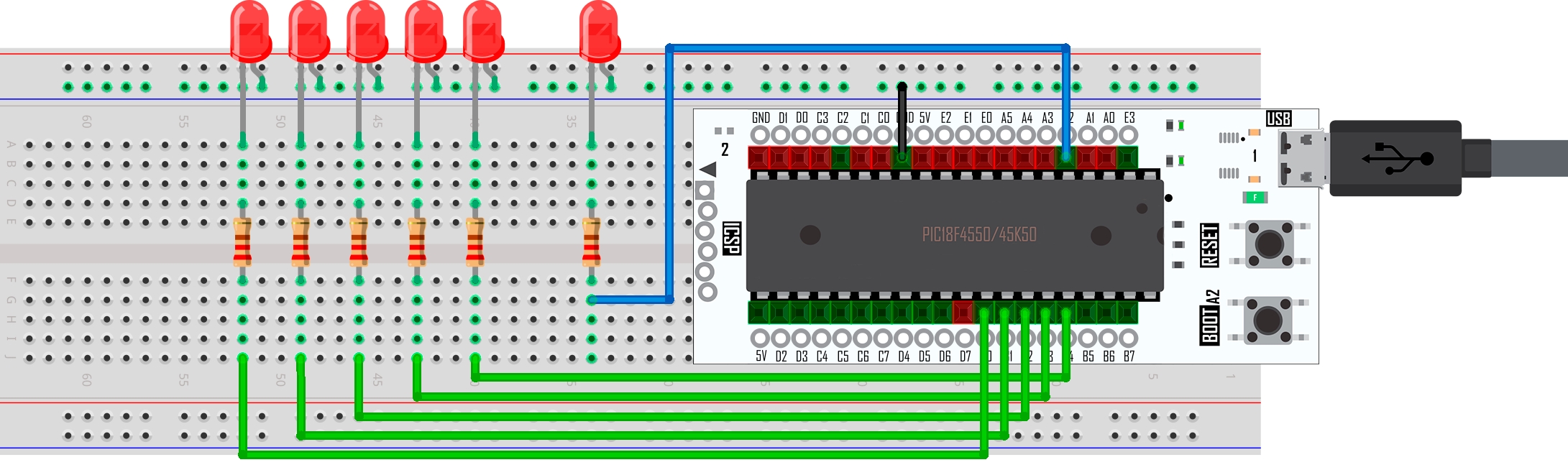

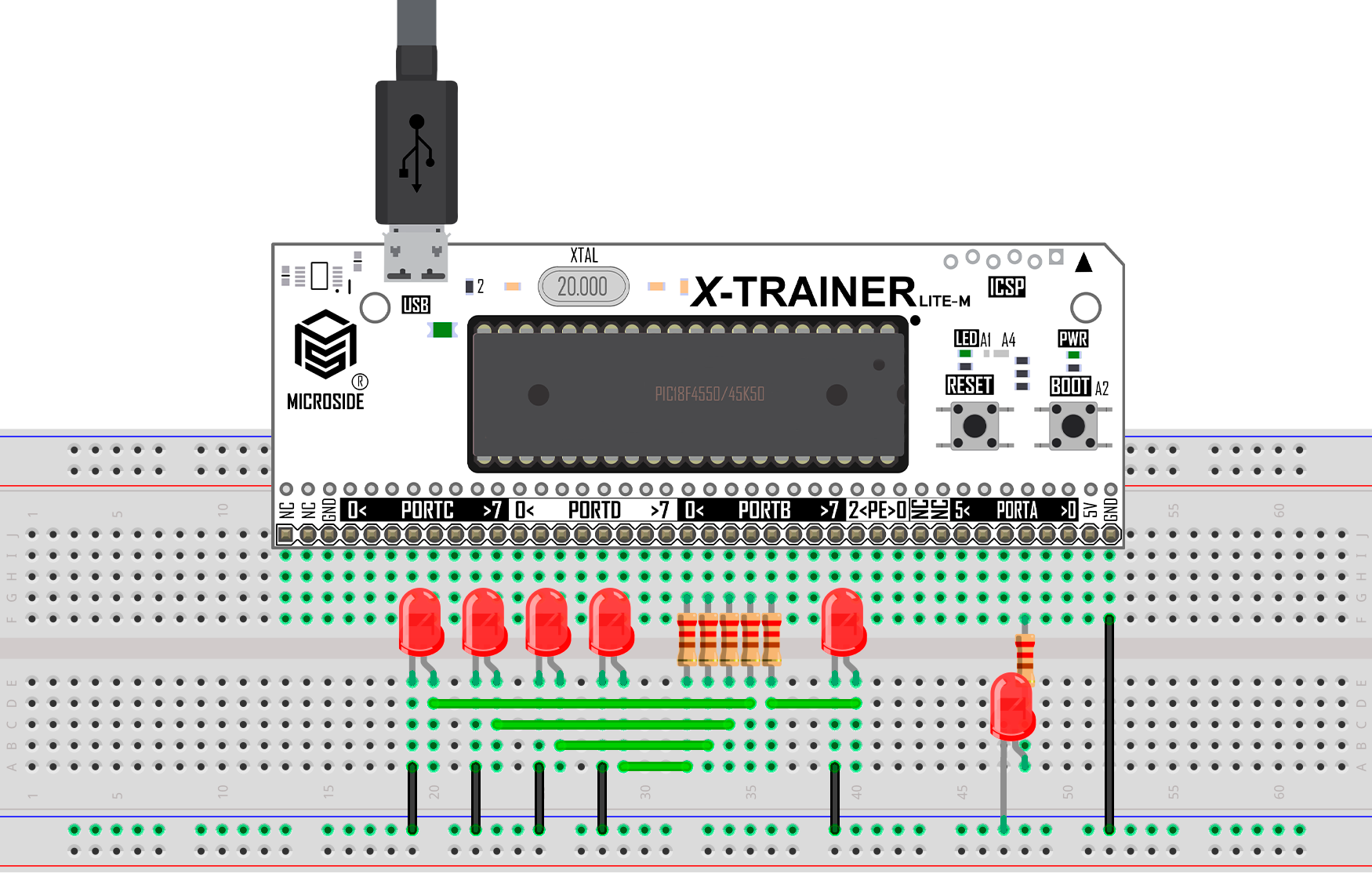

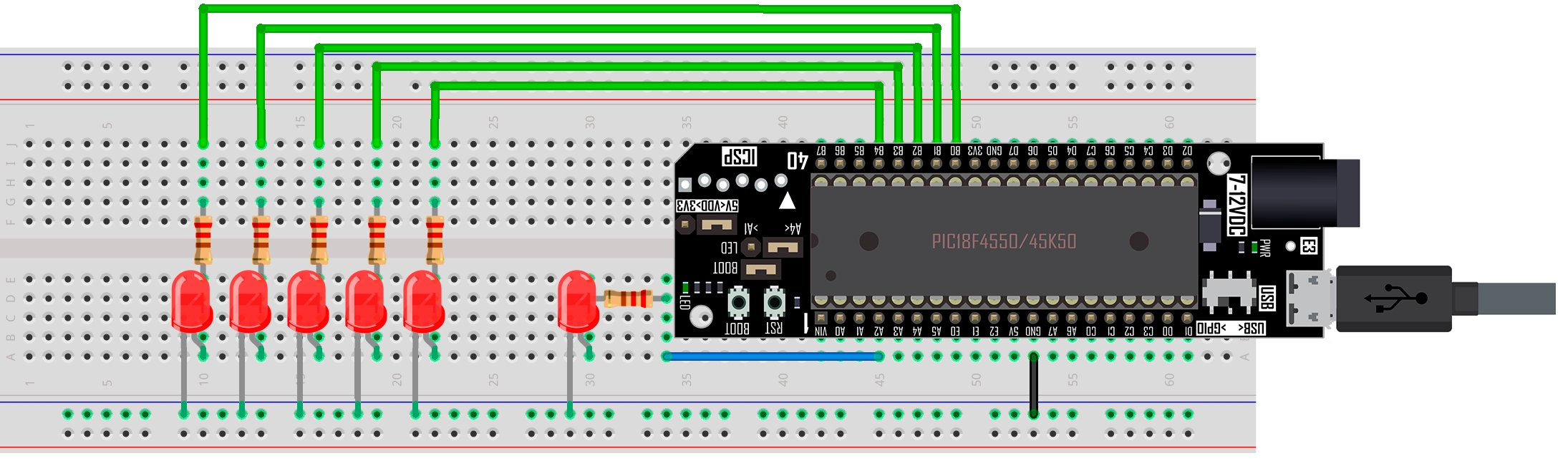

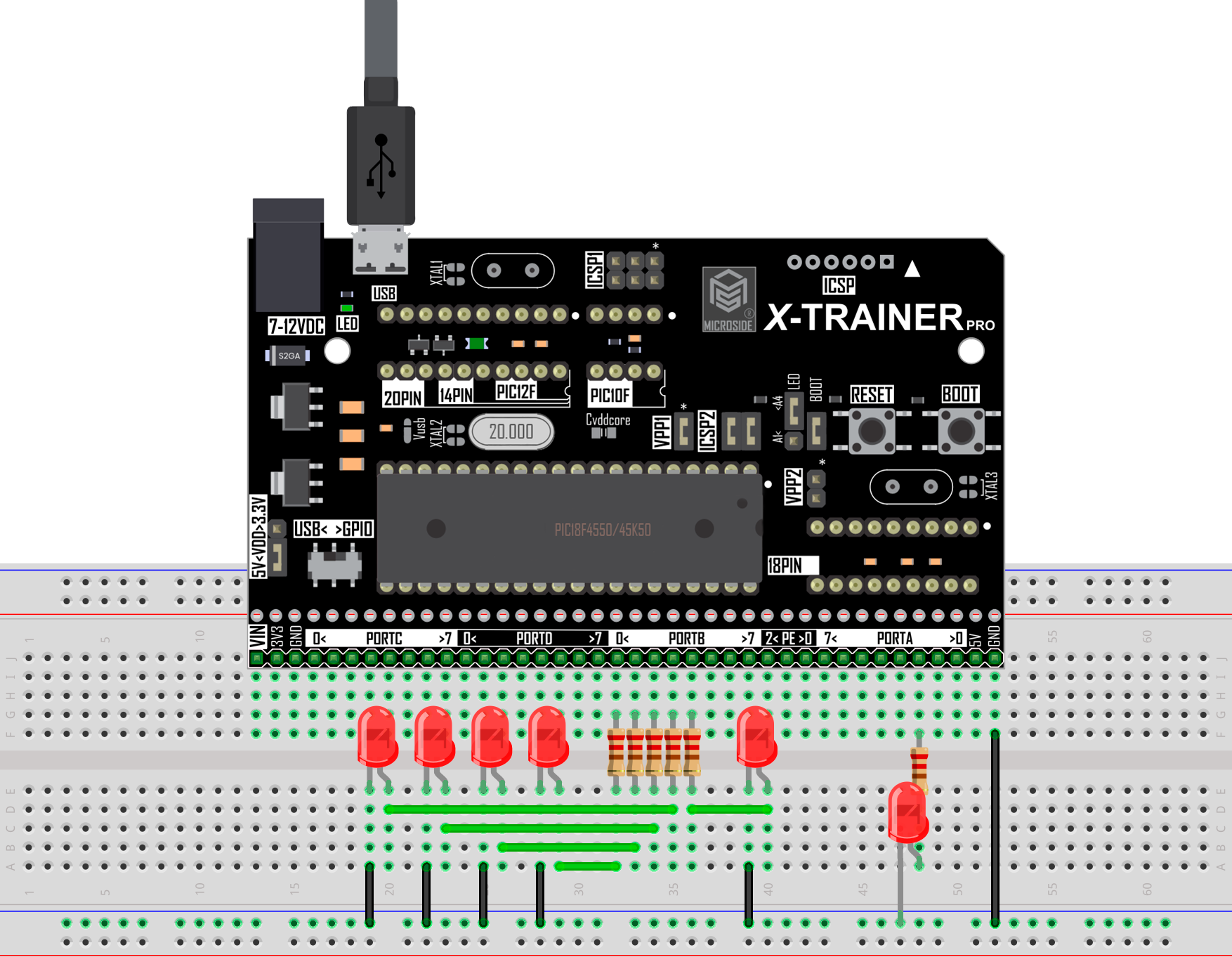

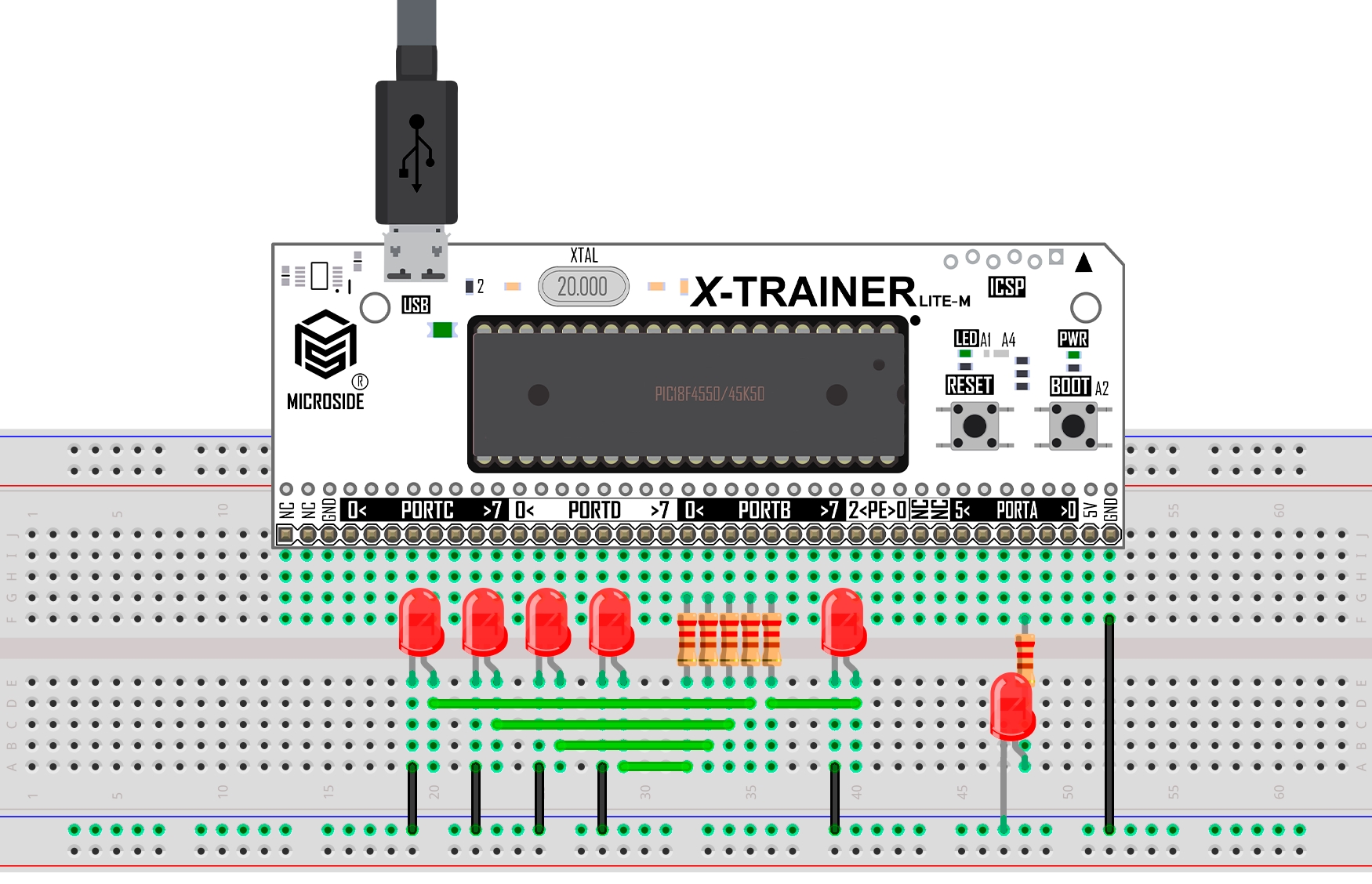

Diagrama esquemático

X-TRAINER LITE M
X-TRAINER LITE F
X-TRAINER DIP
X-TRAINER PRO R2
X-TTRAINER PRO R3

Código

PIC18F45K50

Descargas

Última actualización 1mo ago
