1 - Blink LED

PIC C Compiler CCS

PIC18F4550 / PIC18F45K50

Introducción

La siguiente práctica es una de las más básicas en programación de microcontroladores, consiste en controlar el encendido y apagado de un LED cada determinado tiempo.

Descripción

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El pin A4 es configurado como salida y señal digital, de esta forma enciende y apaga el LED cada determinado tiempo.

Materiales:

1 x Tarjeta X-TRAINER. Manuales | Comprar

1 x Cable micro USB.

Software:

Windows 8.1 o posterior.

PIC C Compiler v5.069 o posterior. Descarga

X-TRAINER Suite v1.0 Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.

2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.

3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.

4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

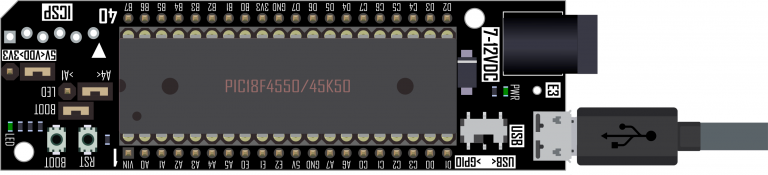

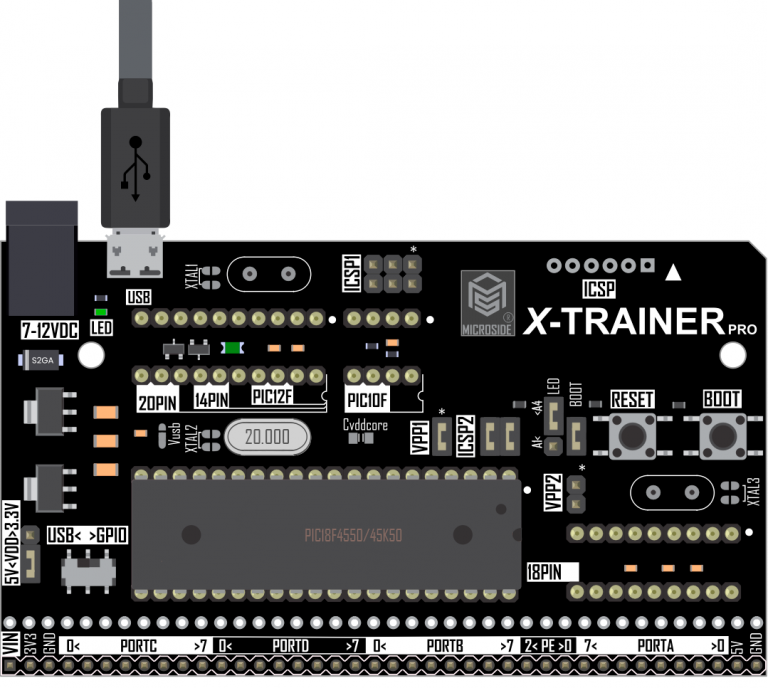

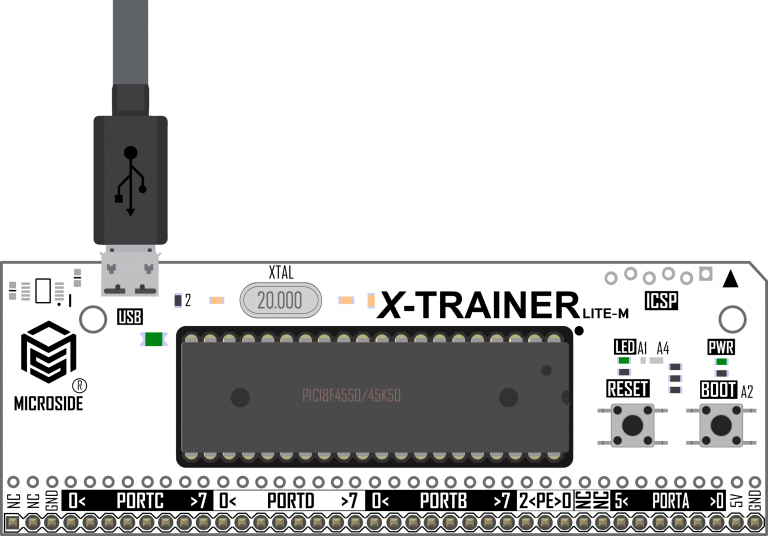

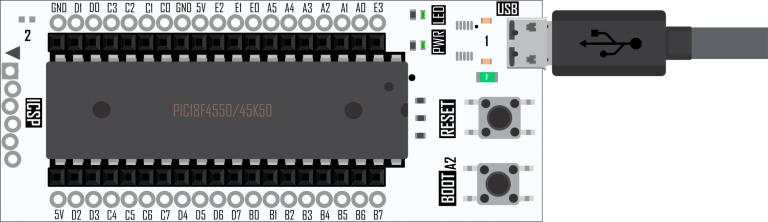

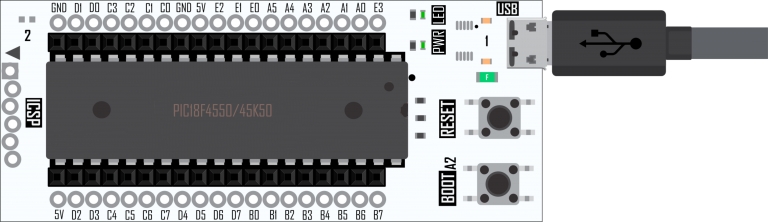

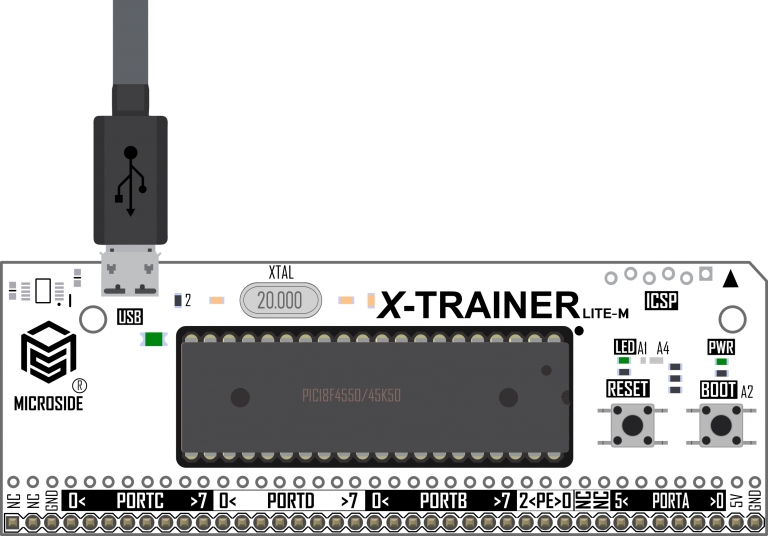

Diagrama esquemático

Selecciona el modelo de tu tarjeta X-TRAINER.

LITE M R2

LITE M R3

LITE F

DIP

DIP R3

PRO R2

PRO R3

PRO R4

Código

PIC18F4550

PIC18F45K50

Descargas

Software X-TRAINER Suite v1.0

Proyecto
