7 - PWM

PIC C Compiler CCS

Introducción

En esta práctica se regula la intensidad luminosa de un LED, para ello se configura un PWM (modulación por ancho de pulso).

Descripción

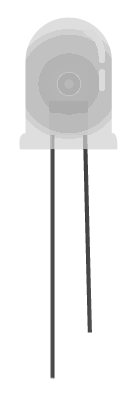

En esta práctica se implementa un control PWM para regular la intensidad luminosa de un LED, el cual está conectado al pin C2 del la tarjeta X-TRAINER con el PIC16F887/PIC16F877A.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Resistencia 220 ohms.
1 x LED.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga
Software Tiny Bootloader Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software Tiny Bootloader y programa el código que compilaste en el módulo.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software Tiny Bootloader a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

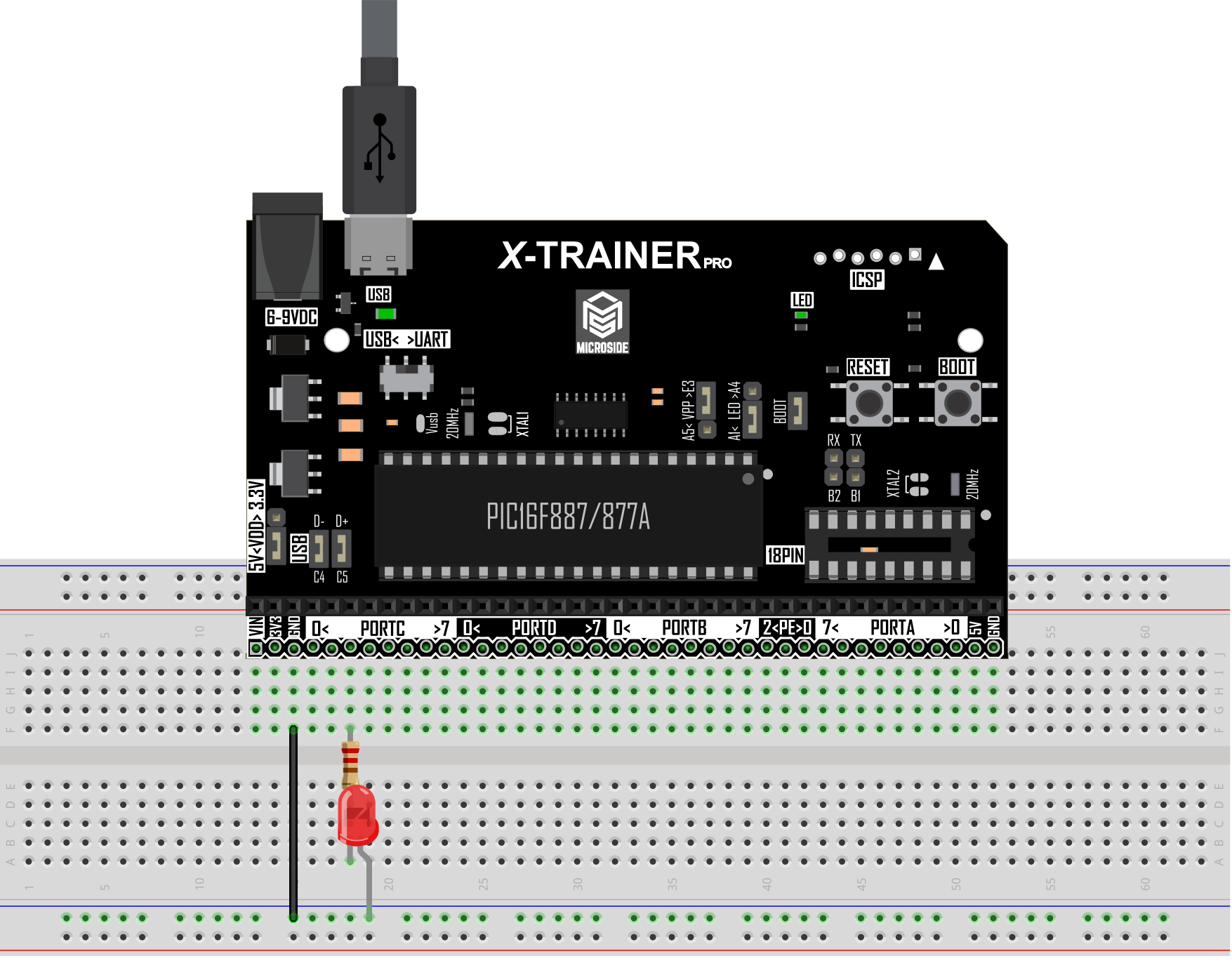

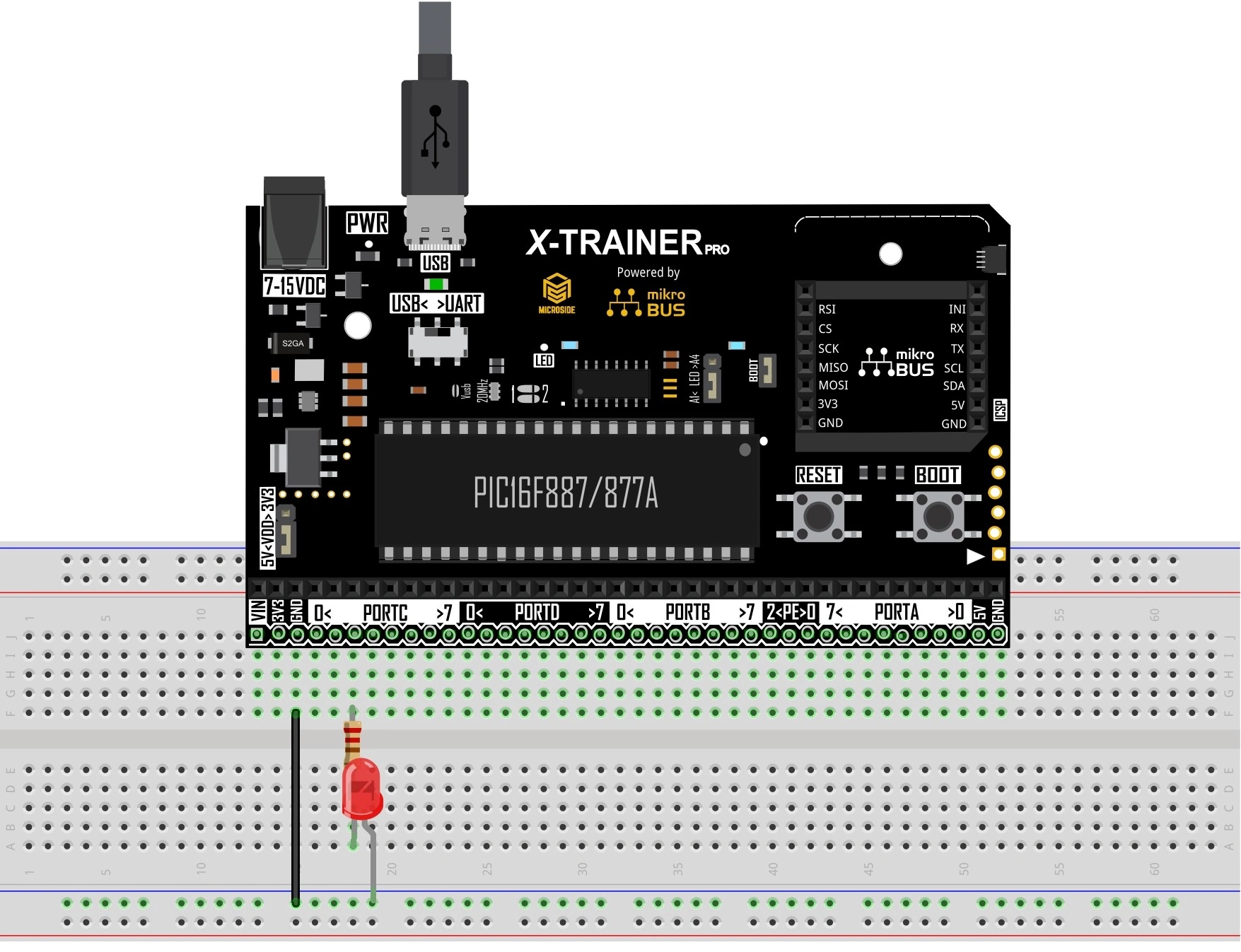

Diagrama esquemático

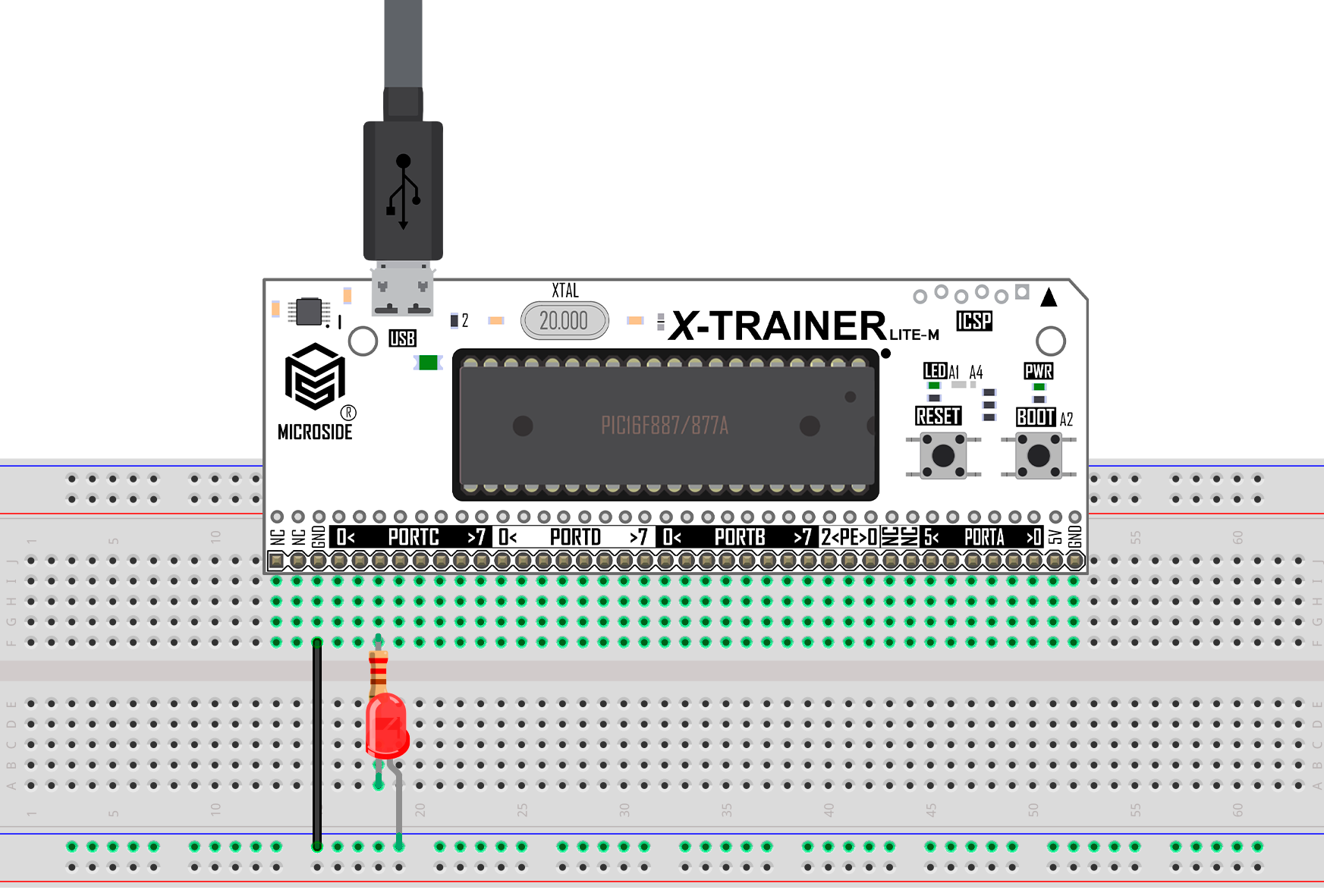

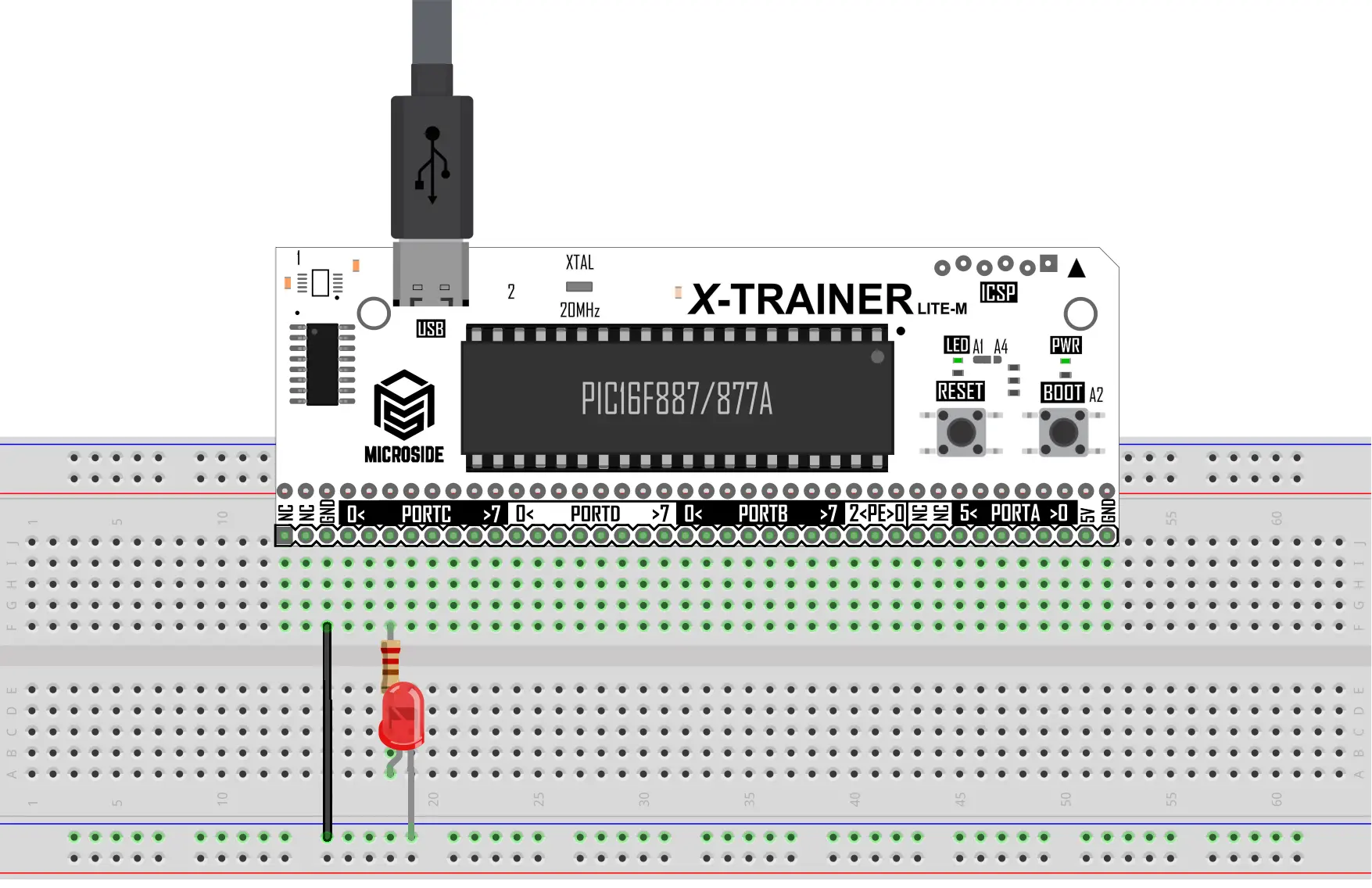

X-TRAINER LITE M

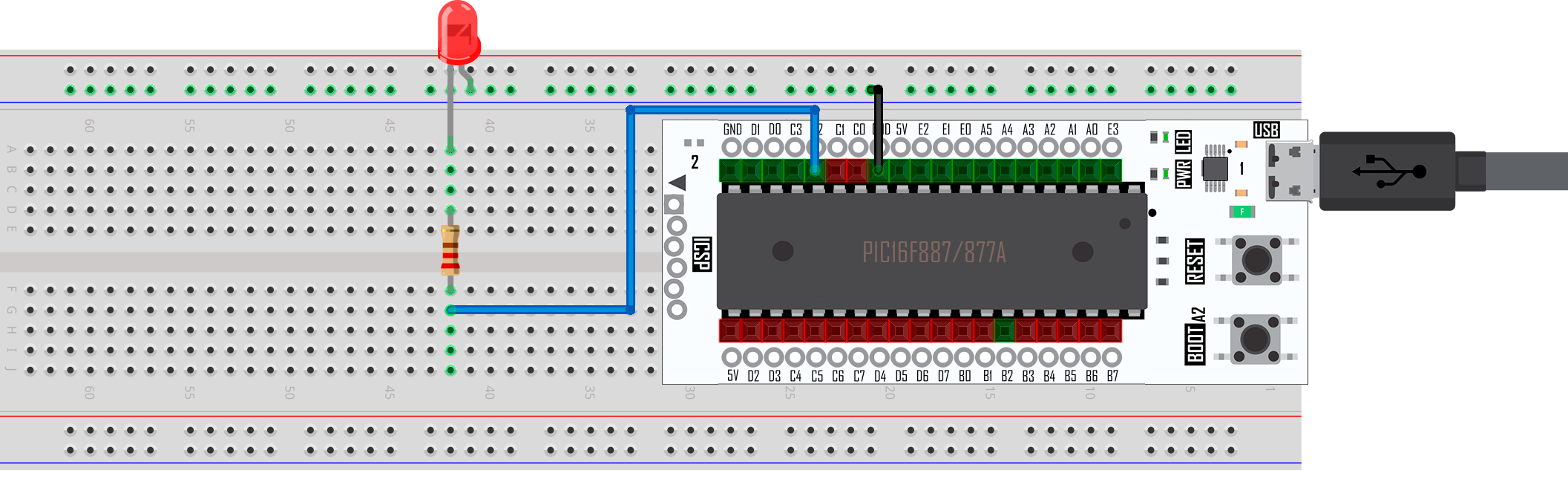

X-TRAINER LITE F

Código

PIC16F887
PIC16F877A

Descargas

Última actualización 23d ago
