5 - ADC

PIC C Compiler CCS

Introducción

En esta práctica se implementa la lectura de un puerto ADC a través de una variación de voltaje con un potenciómetro y se despliega el valor analógico a través de LEDs.

Descripción

En esta práctica se implementa una lectura analógica, utilizando un potenciómetro, el cual se conecta a la tarjeta X-TRAINER con el PIC16F887/PIC16F877A. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica. Para visualizar dicha lectura se utilizan 8 LEDs, conectados al puerto B, de tal manera que pueda observarse el incremento o decremento de voltaje del potenciómetro.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
8 x Resistencias 220 ohms.
8 x LEDs.
1 x Potenciómetro 10 Kohms.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga
X-TRAINER Suite v1.0 Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC16F877A/887, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

Diagrama esquemático

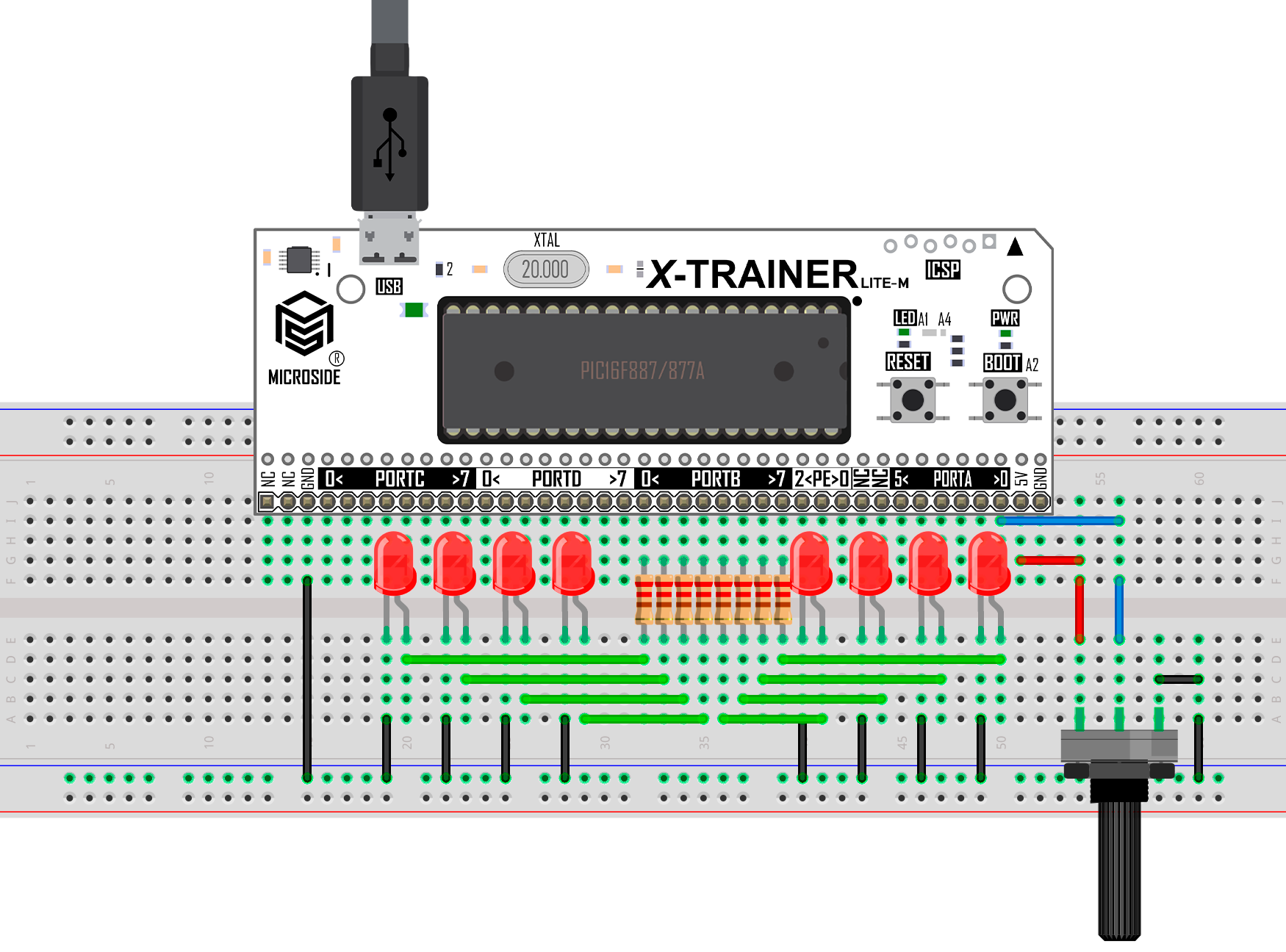

X-TRAINER LITE M

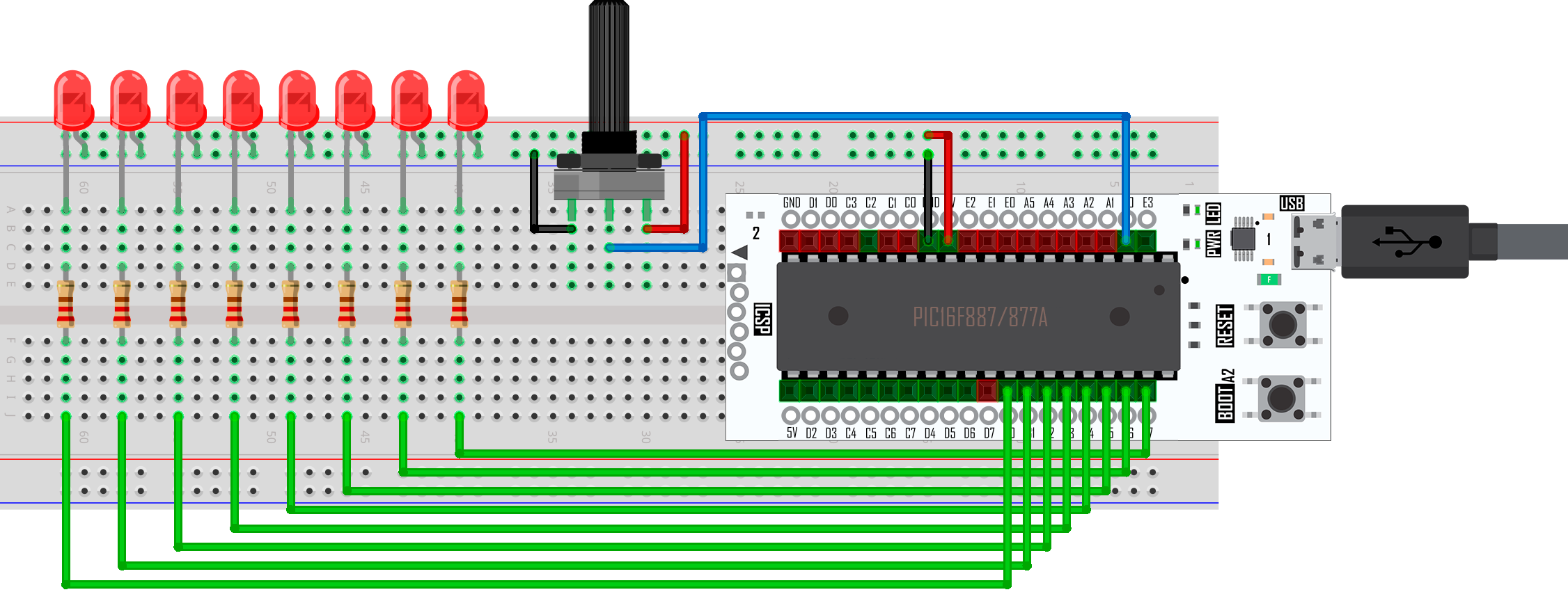

X-TRAINER LITE F
X-TRAINER PRO R3

Código

PIC16F887
PIC16F877A

Descargas
