Introducción

En esta práctica se implementa el control del encendido y apagado de un LED por medio de bluetooth 3.0. El control del LED se realiza a través de un módulo bluetooth HC-05 para recibir y enviar datos a un smartphone mediante una aplicación llamada “Serial Bluetooth Terminal” para Android.

Descripción

En esta práctica se realiza la conexión con el módulo Bluetooth HC-05 para enviar y recibir datos hacia un smartphone por medio de una aplicación llamada “Serial Bluetooth Terminal” para Android, la cual envía indicaciones para el encendido y apagado de un LED, también pregunta el estado de un push button usando la tarjeta X-TRAINER con el PIC16F887/PIC16F877A. Para encender el LED se envía el número 1, si se desea apagar se envía el número 0. Para recibir el estado del push button “BOOT”, se envía el signo “?”, si está presionado recibe el número 1, en caso contrario se recibe el número 0.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Módulo Bluetooth HC-05.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga​
Software Tiny Bootloader Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software Tiny Bootloader y programa el código que compilaste en el módulo.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software Tiny Bootloader a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
A continuación se muestran las instrucciones para la comunicación entre el módulo Bluetooth y el Smartphone.

Instrucciones para comunicación Bluetooth

PASO 1
Empareja el dispositivo Bluetooth HC-05 a través de las configuraciones de tu Smartphone.
Nota: si no se ha programado el dispositivo HC-05, el nombre y contraseña, deberán ser los siguientes:
Nombre: HC-05
Contraseña: 1234
PASO 2
Selecciona el tipo de Bluetooth desde el apartado de “Devices” teniendo dos opciones:
BLUETOOTH CLASSIC: Bluetooth 2.0 (HC-05)
BLUETOOTH LE: Bluetooth 4.0 (HM-10)
En este caso seleccionamos CLASSIC y HC-05.
Nota: Una vez conectado los dispositivos, podrás enviar y recibir datos a través de la aplicación para el control de encendido y apagado del LED, así como el estado del push button.

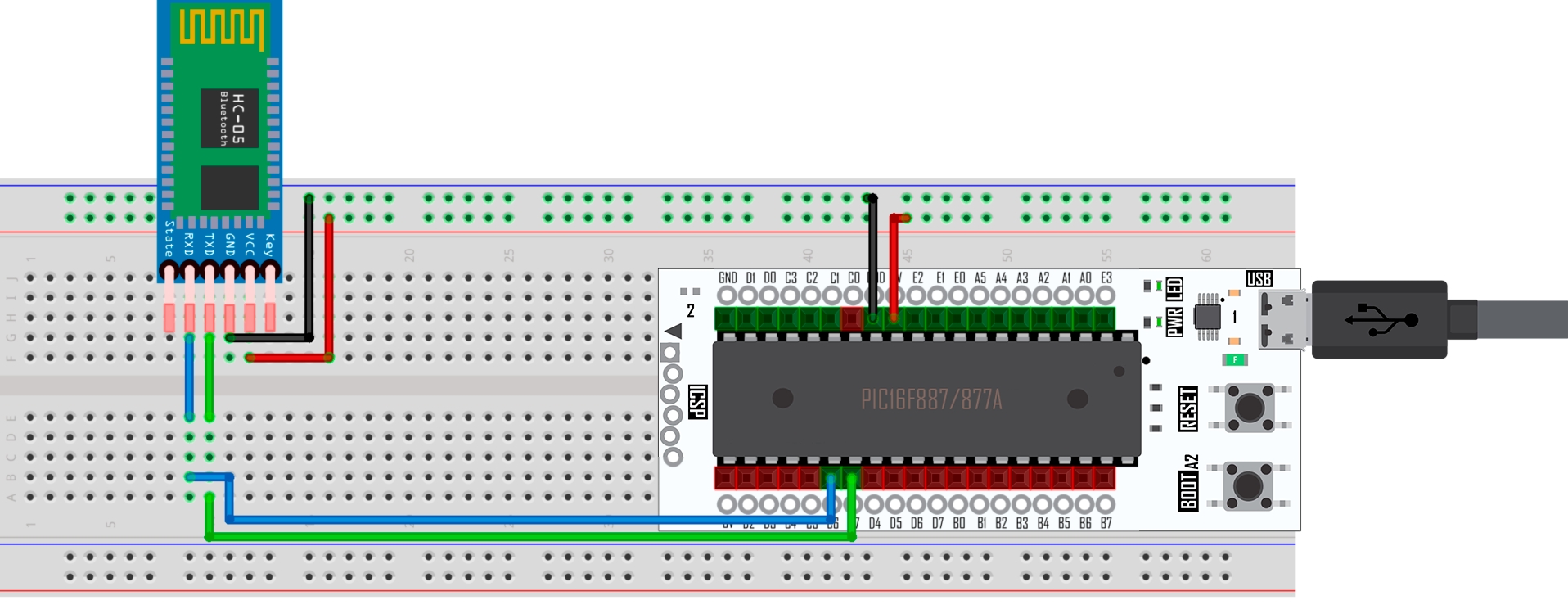

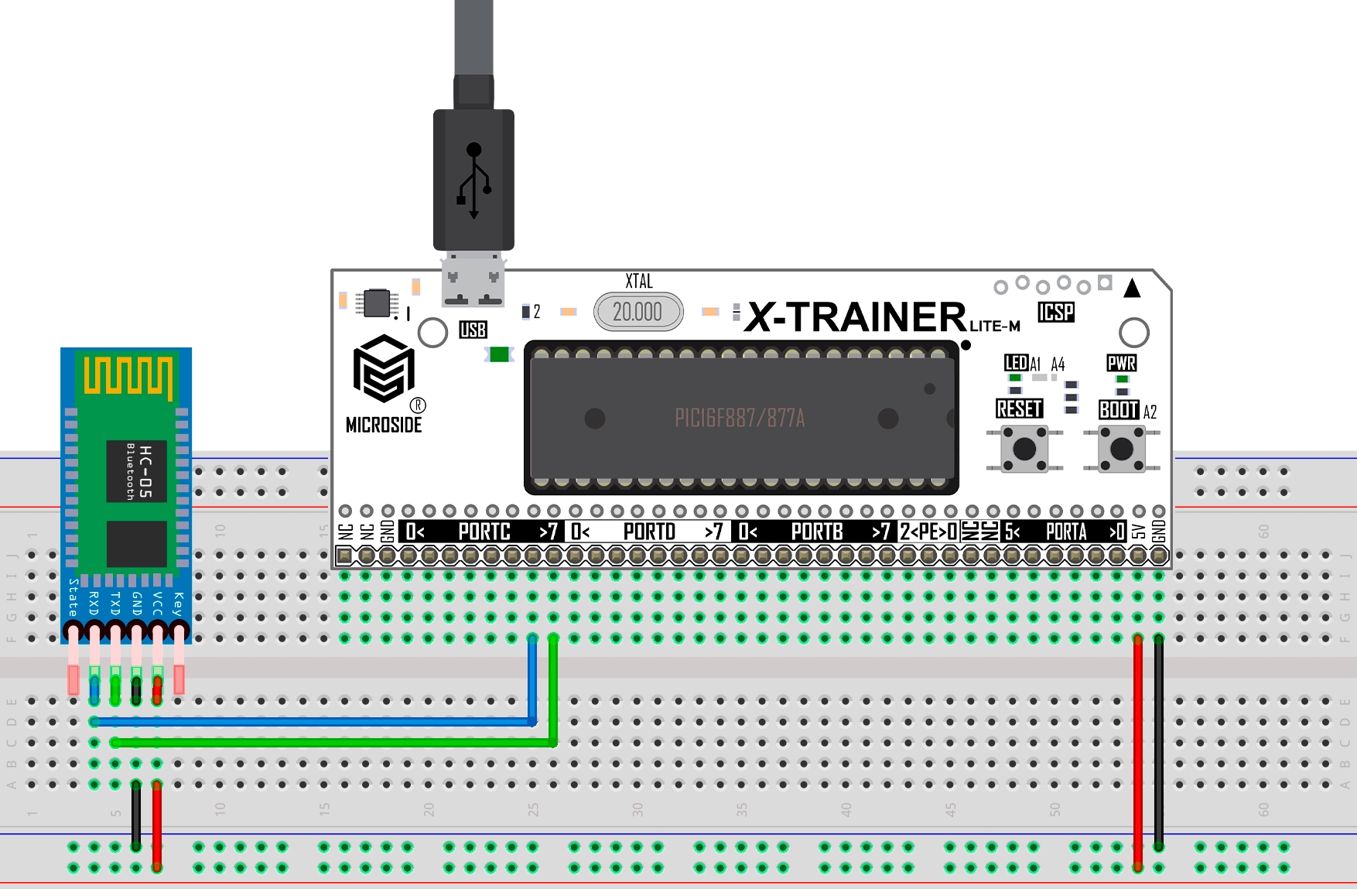

Diagrama esquemático

X-TRAINER LITE M
X-TRAINER LITE F

Código

PIC16F887
PIC16F877A

Descargas
