16- Sensor de Temperatura DS18B20

PIC C Compiler CCS

PIC16F887 / PIC16F877A

Introducción

En esta práctica se implementa la lectura de un sensor de temperatura digital DS18B20, los valores obtenidos se visualizan a través de un display LCD.

Descripción

En esta práctica se realiza una medición de temperatura (ºC) con el sensor DS18B20, visualizando el resultado de la medición a través de un display LCD (16×2), usando la tarjeta X-TRAINER con el PIC16F887/PIC16F877A.

Materiales:

1 x Tarjeta X-TRAINER. Manuales | Comprar

1 x Display LCD 16×2.

1 x Potenciómetro de 10k Ohms.

1 x Resistencia de 220 Ohms.

1 x Resistencia de 10K Ohms.

1 x Sensor de temperatura DS18B20.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

Software:

Windows 8.1 o posterior.

PIC C Compiler v5.069 o posterior. Descarga

X-TRAINER Suite v1.0 Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.

2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.

3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC16F877A/887, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.

4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

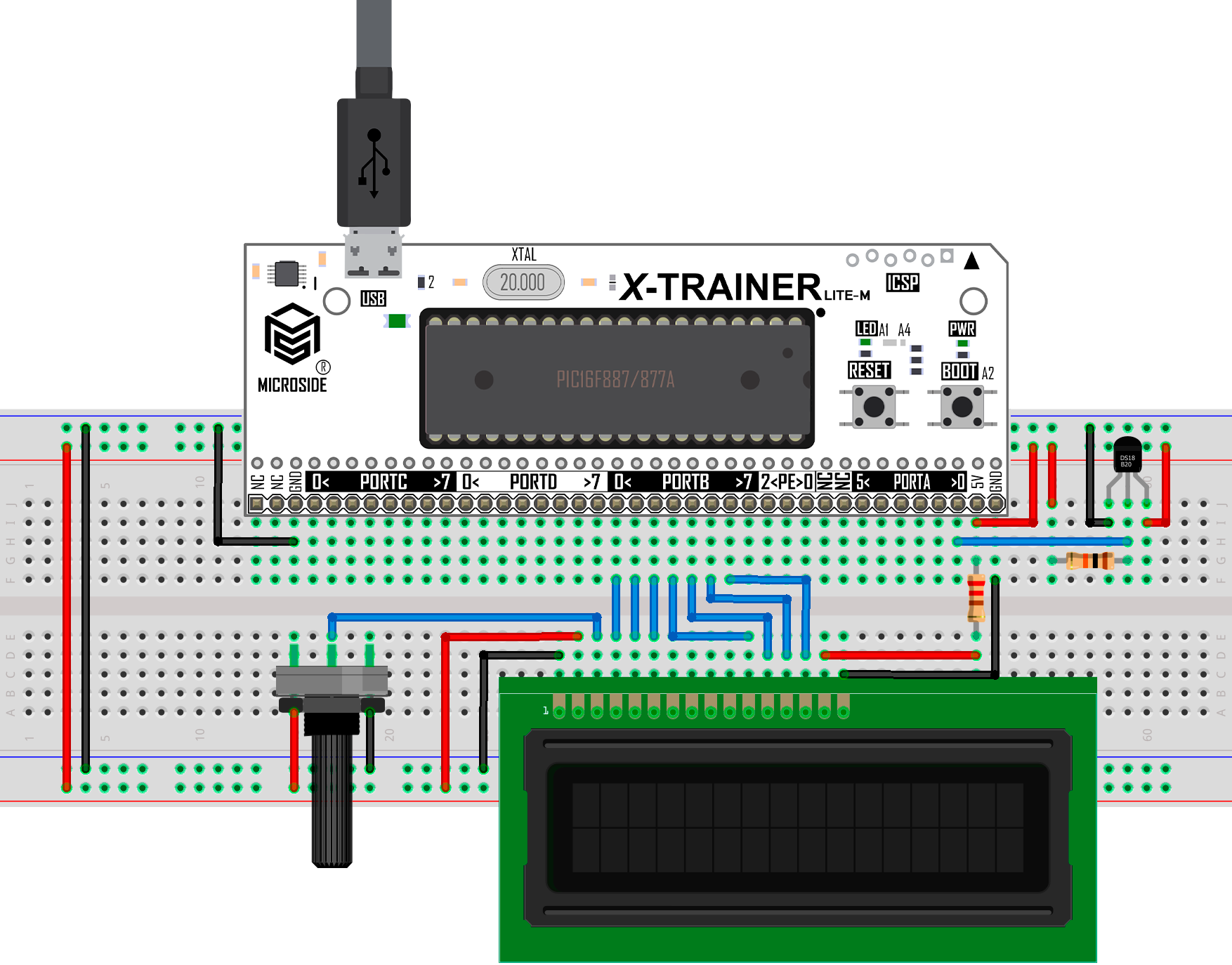

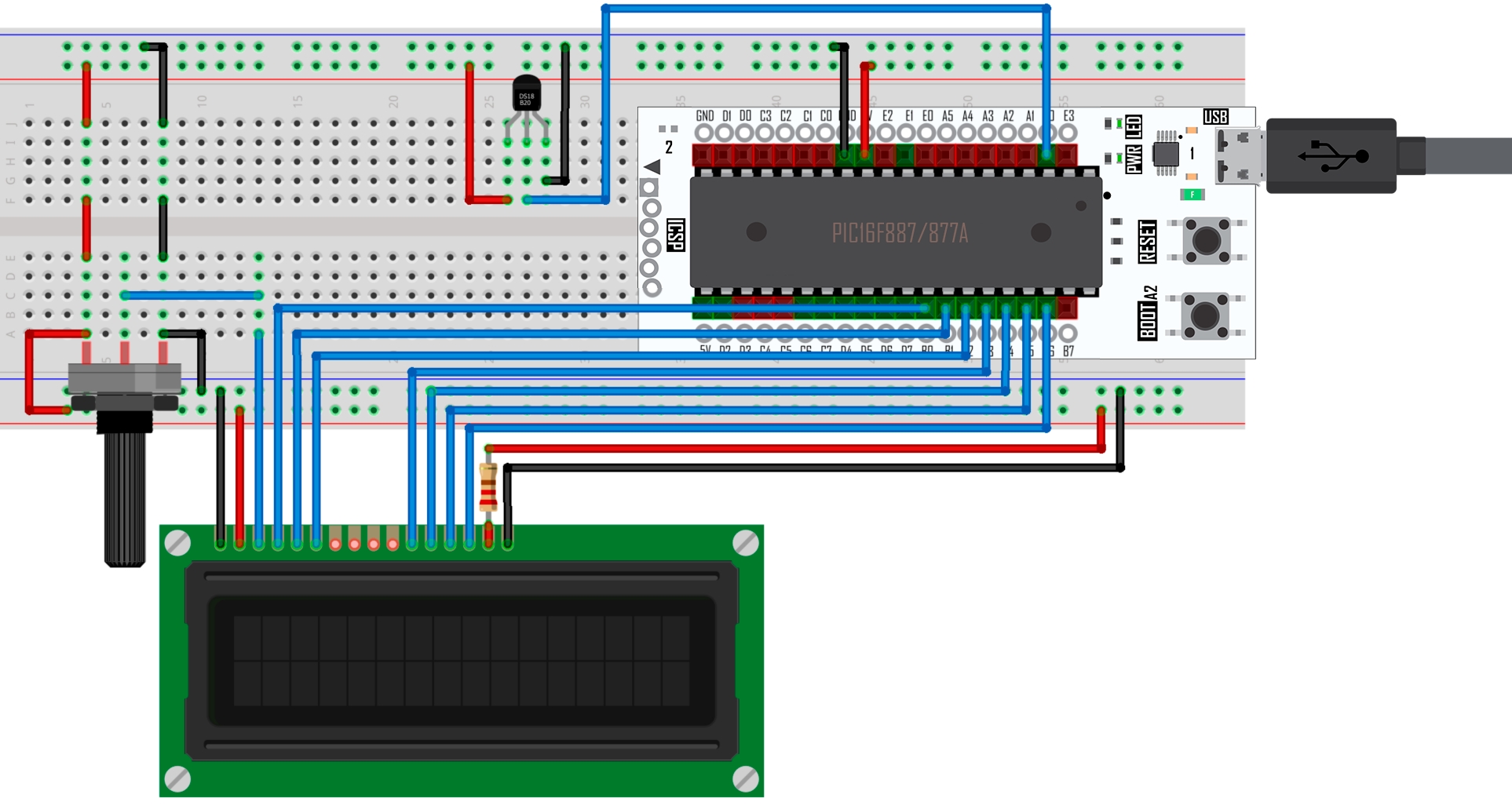

Diagrama esquemático

Código

Descargas

Última actualización
