En esta práctica se implementa el control de giro de un servomotor a través de un potenciómetro. Se usa el módulo PWM para el control del servomotor y el módulo ADC para variar la posición por medio del potenciómetro.
En esta práctica se implementa el control de giro de un servomotor, a través de un potenciómetro. Se usa el módulo PWM para el control del servomotor y el módulo ADC para variar la posición por medio del potenciómetro conectado a la tarjeta X-TRAINER con el PIC16F887/PIC16F877A.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Servomotor SG90.
1 x Potenciómetro de 10 KOhms.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga
X-TRAINER Suite v1.0 Descarga

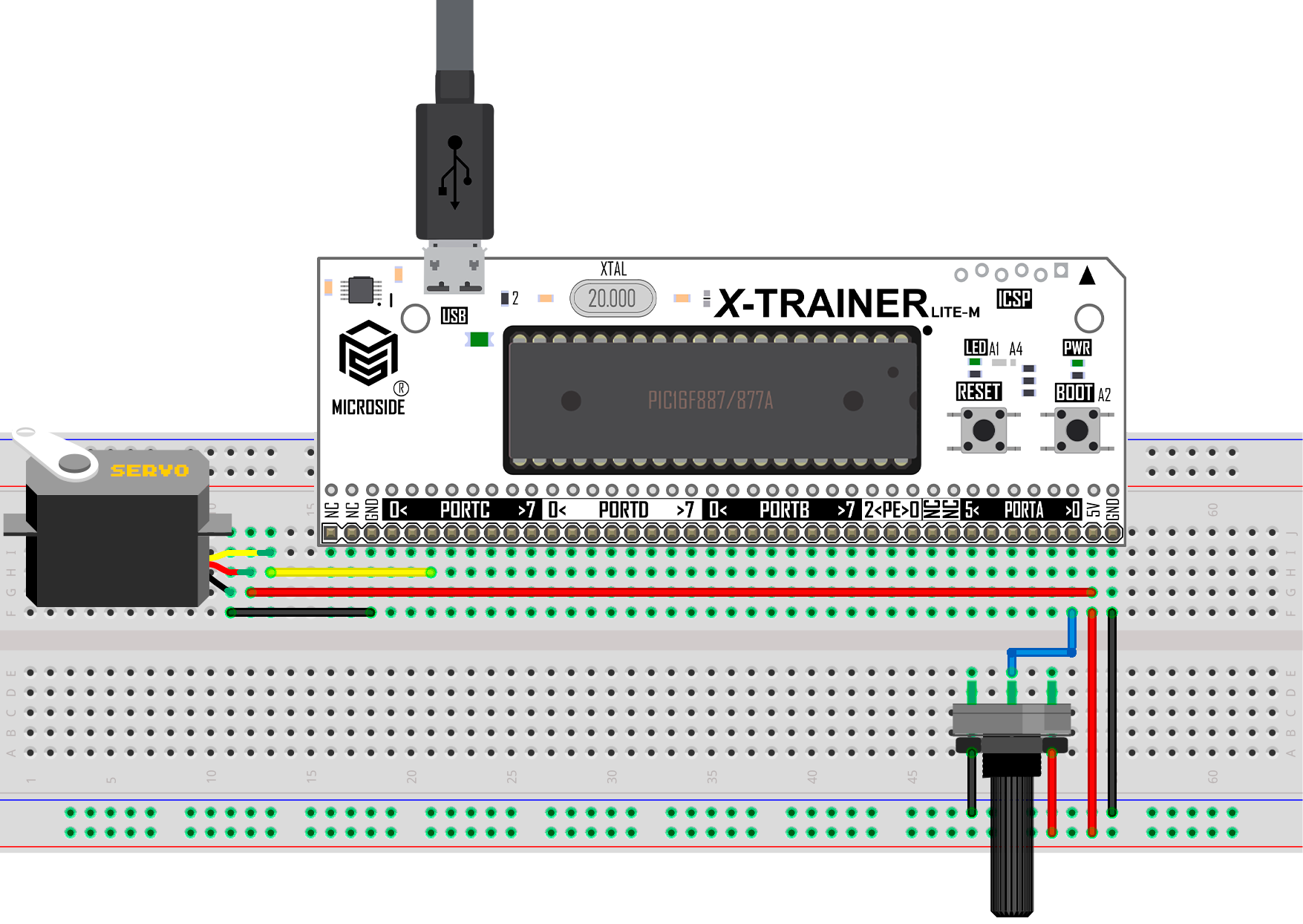

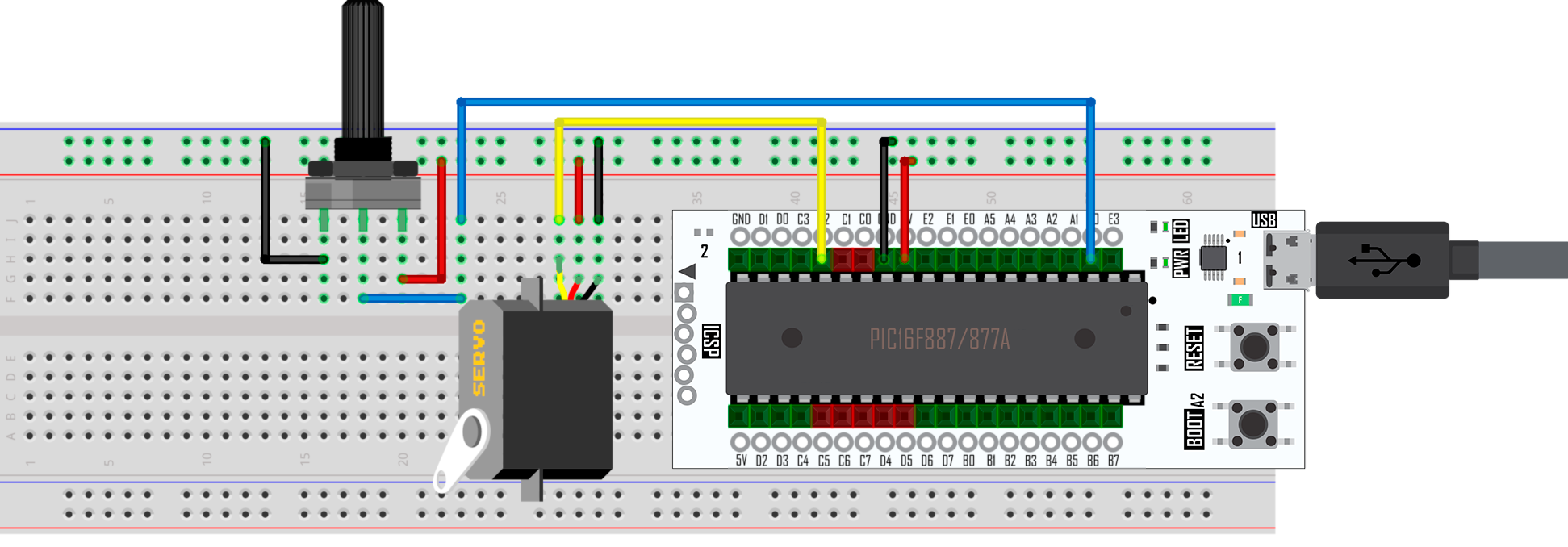

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC16F877A/887, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
Selecciona el modelo de tu tarjeta X-TRAINER.
