# 13 - Servomotor

> **PIC C Compiler CCS**
>
> [**PIC16F887 / PIC16F877A**](https://docs.microside.com/practicas/pic-c-compiler-ccs/pic16f887-or-pic16f877a)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FG4RCB3jn4cTmpu9b7XaJ%2F14%20-%20Servomotor.png?alt=media&#x26;token=989c8f95-20b3-4d95-93b2-251acb4f46c0" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se implementa el control de giro de un servomotor usando el módulo PWM. El servomotor podrá girar a las siguientes posiciones: 0°, 90° y 180°.

## **Descripción**

En esta práctica se implementa el control de giro de un servomotor usando el PWM de la tarjeta **X-TRAINER** con el **PIC16F887/PIC16F877A**. El servomotor podrá girar en las siguientes posiciones: 0º, 90º, 180º.

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Servomotor SG90.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

**Software:**

Windows 8.1 o posterior.

PIC C Compiler v5.069 o posterior. [**Descarga**](http://www.ccsinfo.com/ccsfreedemo.php)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

## **Procedimiento**

**1.** En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC16F887** o el **PIC16F877A**.
{% endhint %}

**2.** Ejecuta **PIC C Compiler**, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)" y compila el programa.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **PIC C Compiler** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/pic-c-compiler-ccs).
{% endhint %}

**3.** Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC16F877A/887**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

**4.** Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

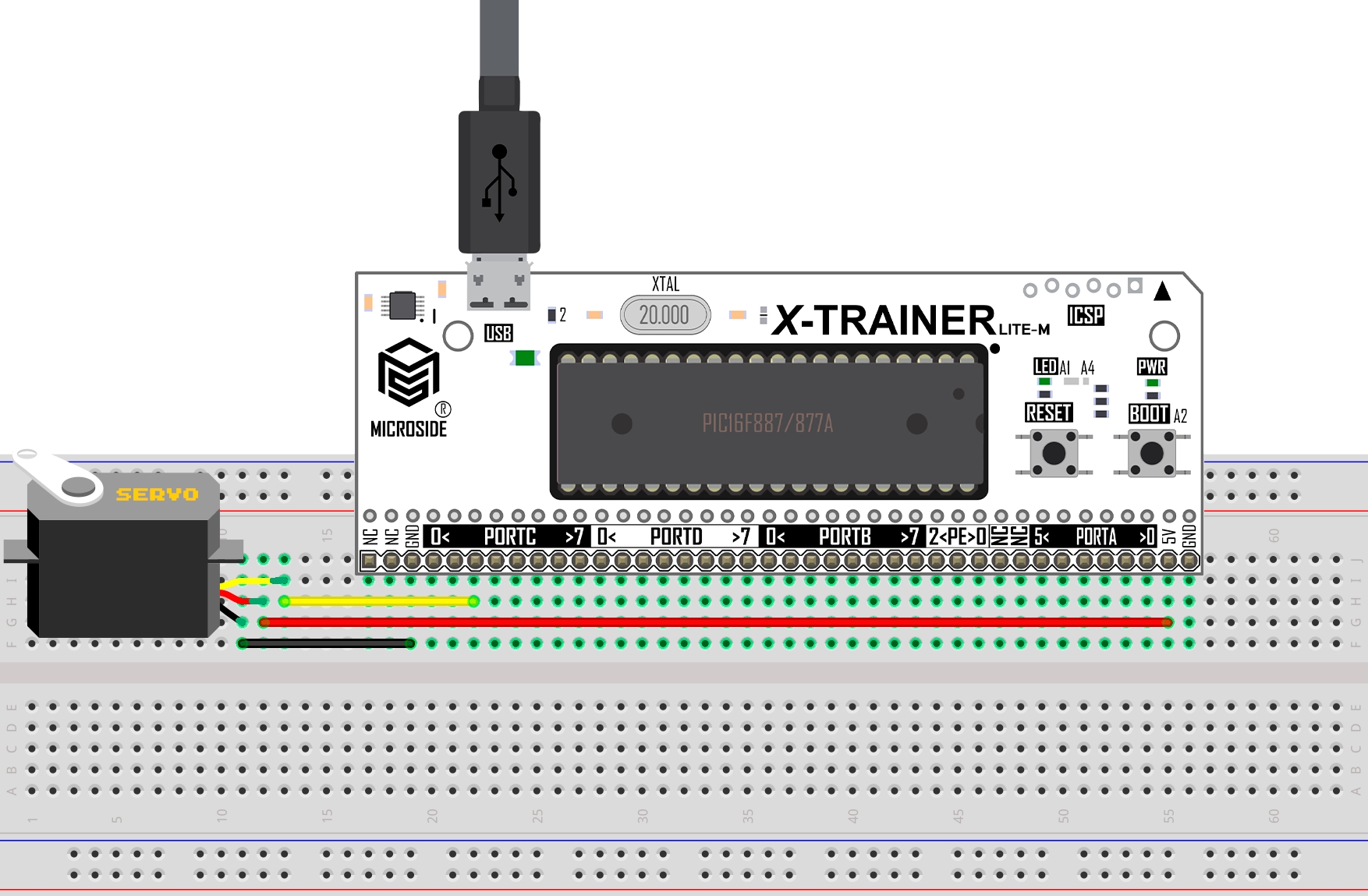

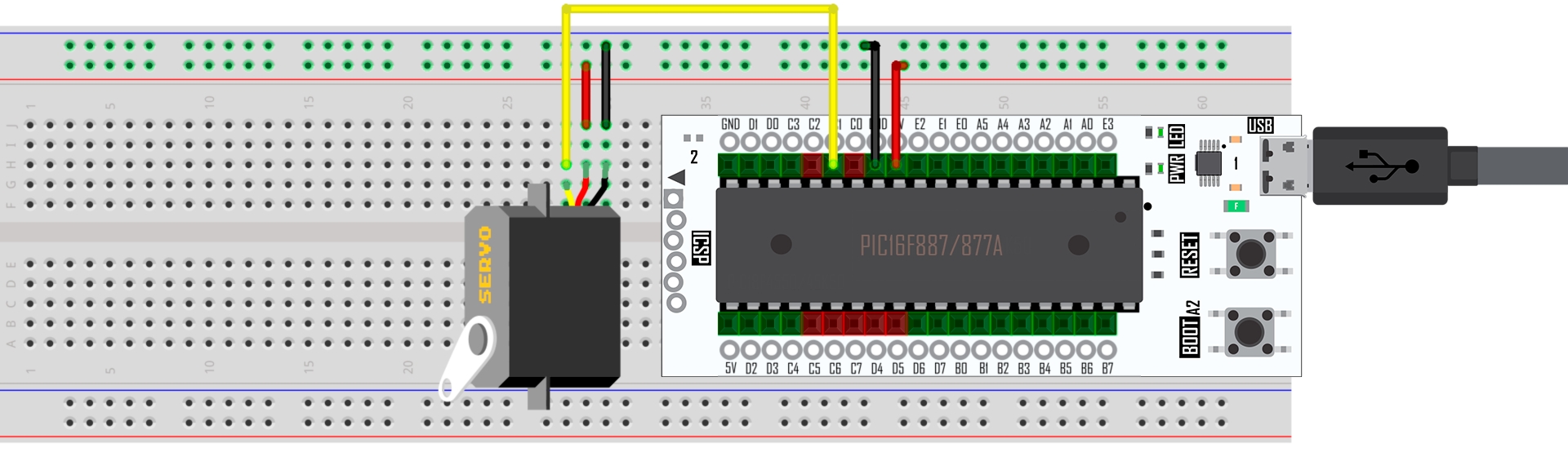

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/13-Servomotor-CCS-PIC16F887-877A/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_Lite-M-r2_Practica-13_PIC16F_Microside_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3 " %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FOttzANogHU5rxkuMwzz8%2FServomotor%20PIC16F877A%20o%20PIC16F887%20X-TRAINER%20LITE%20M%20MICROSIDE.webp?alt=media&#x26;token=e42fde92-4cc6-4ea6-9e1d-ee32f5b2bcc8" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/13-Servomotor-CCS-PIC16F887-877A/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_LITE-F_Practica-13_PIC16F_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fiyb6ww51LttwSJAWMMrg%2F13%20Servomotor%20X%20Trainer%20Pro%2016.png?alt=media&#x26;token=2f97a153-5a63-4b6d-a760-ced34a4e80b7" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4 " %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FcxmfGiLM6WrRHtQRIyHV%2FServomotor%20PIC16F877A%20%20o%20PIC16F887%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&#x26;token=089c50fb-acfd-4d28-a8fc-ba4c74a23dbe" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC16F887" %}
{% embed url="<https://gist.github.com/microside-mx/2bc53d2cdc32c36f88fe8db300407cb8>" %}
{% endtab %}

{% tab title="PIC16F877A" %}
{% embed url="<https://gist.github.com/microside-mx/e2887e2a17887a7273a6a6d666e24c9b>" %}
{% endtab %}
{% endtabs %}
