1 - Blink LED

PIC C Compiler CCS

Introducción

La siguiente práctica es una de las más básicas en programación de microcontroladores, consiste en controlar el encendido y apagado de un LED cada determinado tiempo.

Descripción

En esta práctica se utiliza el LED que se encuentra conectado al pin A1 de la tarjeta X-TRAINER con el PIC16F887/PIC16F877A. El pin A1 es configurado como salida y señal digital, de esta forma enciende y apaga el LED cada determinado tiempo.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
PIC C Compiler v5.069 o posterior. Descarga​
X-TRAINER Suite v1.0 Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC16F887 o el PIC16F877A.
2. Ejecuta PIC C Compiler, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código" y compila el programa.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de PIC C Compiler a través del siguiente link.
3. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC16F877A/887, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
4. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

Diagrama esquemático

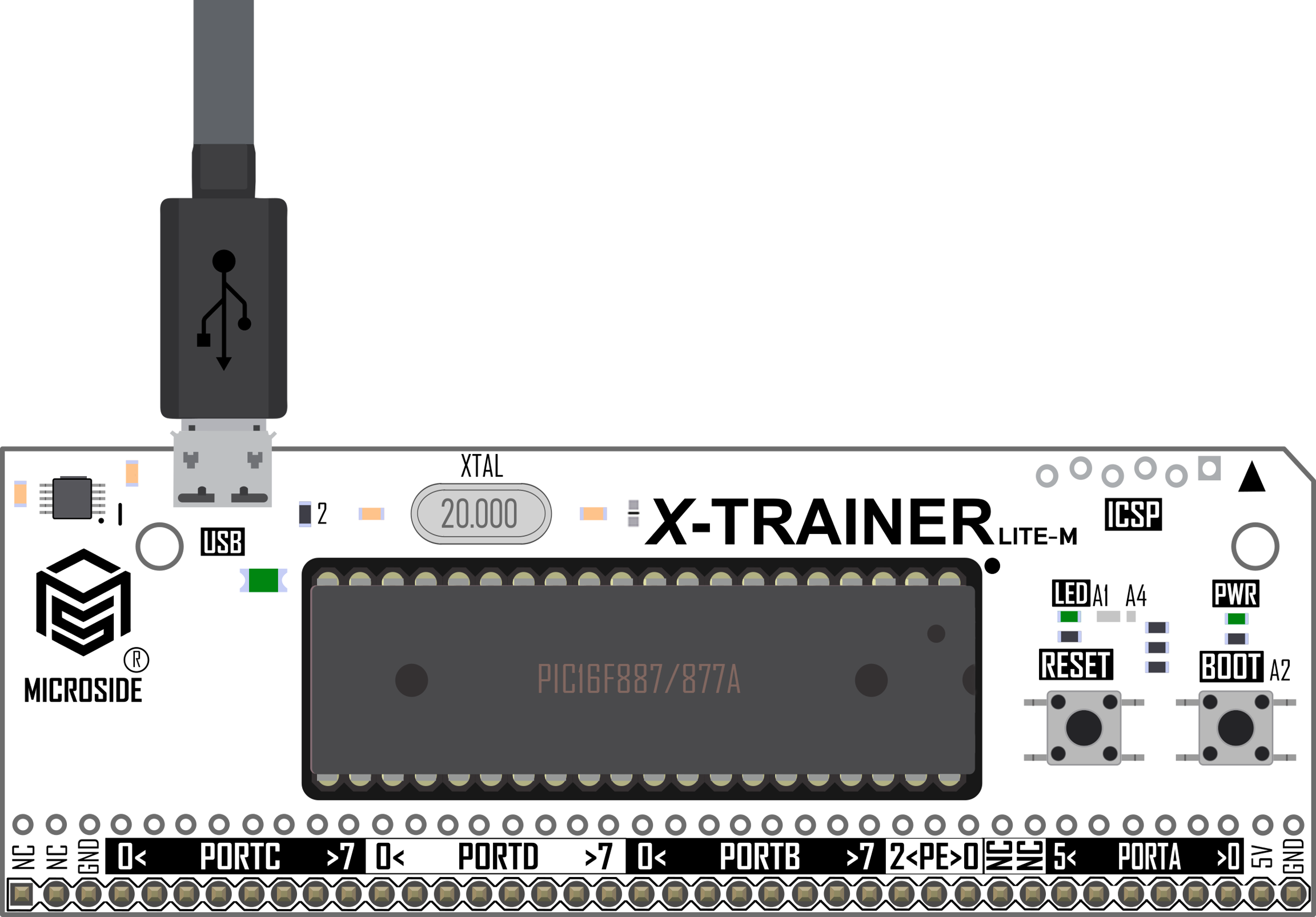

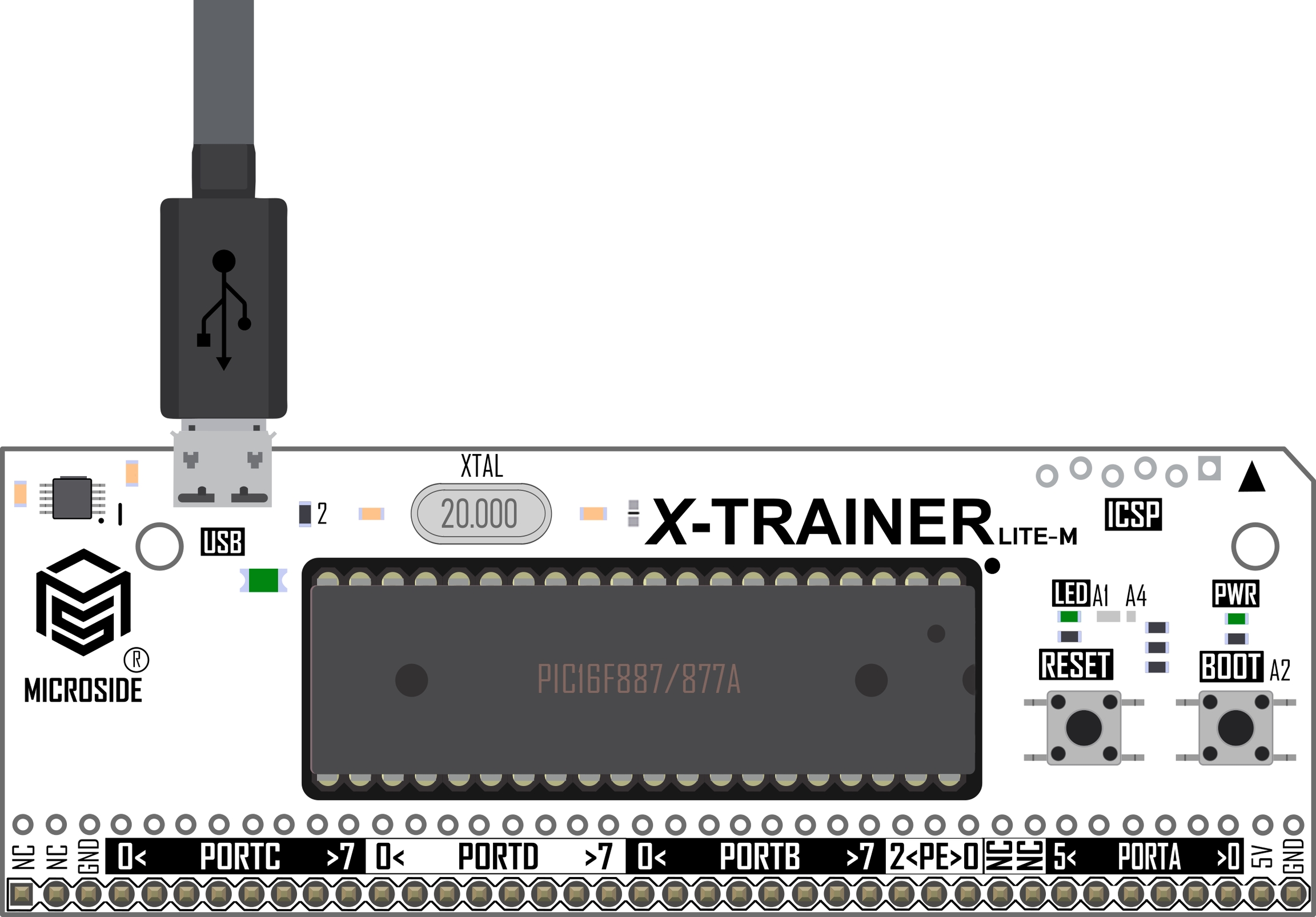

X-TRAINER LITE M

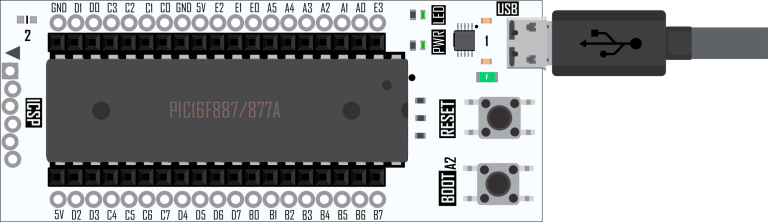

X-TRAINER LITE F
X-TRAINER PRO R3

Código

PIC16F887
PIC16F877A

Descargas
