6 - ADC Set Point

​
MPLAB X IDE - PIC Assembler
PIC18F4550 / PIC18F45K50

Introducción

En esta práctica se implementa un control de encendido y apagado de un LED mediante un valor analógico de referencia, el cual proporciona la lectura de un potenciómetro conectado al puerto ADC. Si la lectura del potenciómetro es arriba de 2.5 V el LED se enciende, de lo contrario, si esta por debajo del valor el LED se apaga.

Descripción

En esta práctica se implementa una lectura analógica utilizando un potenciómetro, el cual se conecta la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica donde, si el valor del ADC supera un Set Point se podrá visualizar el encendido del LED conectado al pin A4 incluido en las tarjetas X-TRAINER.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Potenciómetro 10 Kohms.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
MPLAB X IDE. Descarga​
Compilador XC8. Descarga​
MICROSIDE v1.0. Descarga​

Procedimiento

1. En el apartado de “Diagrama Esquemático” que se encuentra a continuación, selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctalo a la computadora. Nota: Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550/PIC18F45K50.
2. Al final de esta práctica, en el apartado de “Descargas”, puedes encontrar los archivos del código fuente.
3. Ejecuta MPLAB X IDE, abre el proyecto descargado o pega el código en un nuevo proyecto.
4. Realiza la siguiente configuración para poder programar la tarjeta X-TRAINER.
CONFIGURAR BOOTLOADER
Para la configuración de memoria del Bootloader se deben seguir los siguientes pasos.
Selecciona File y clic en Project properties. Se mostrará una ventana donde es posible realizar distintas configuraciones.
Selecciona Building y marca la casilla en Insert unprotected checksum in user ID memory, clic en Apply:
Selecciona pic-as Linker y escribe -mrom=2000-7F00 en el campo Additional options y clic en Apply:

Compilación

Para hacer la compilación del proyecto, en la barra superior se encuentran las siguientes opciones:
La herramienta señalada sirve para compilar el programa.
5. Abre el Software MICROSIDE v1.0 y programa el código que descargaste y compilaste en la tarjeta X-TRAINER. En el siguiente link encontrarás el manual de usuario para el Software MICROSIDE v1.0.
6.Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

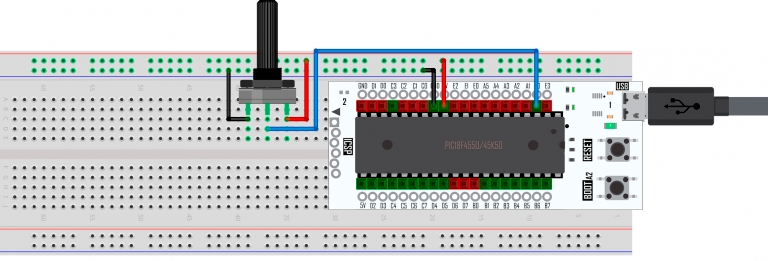

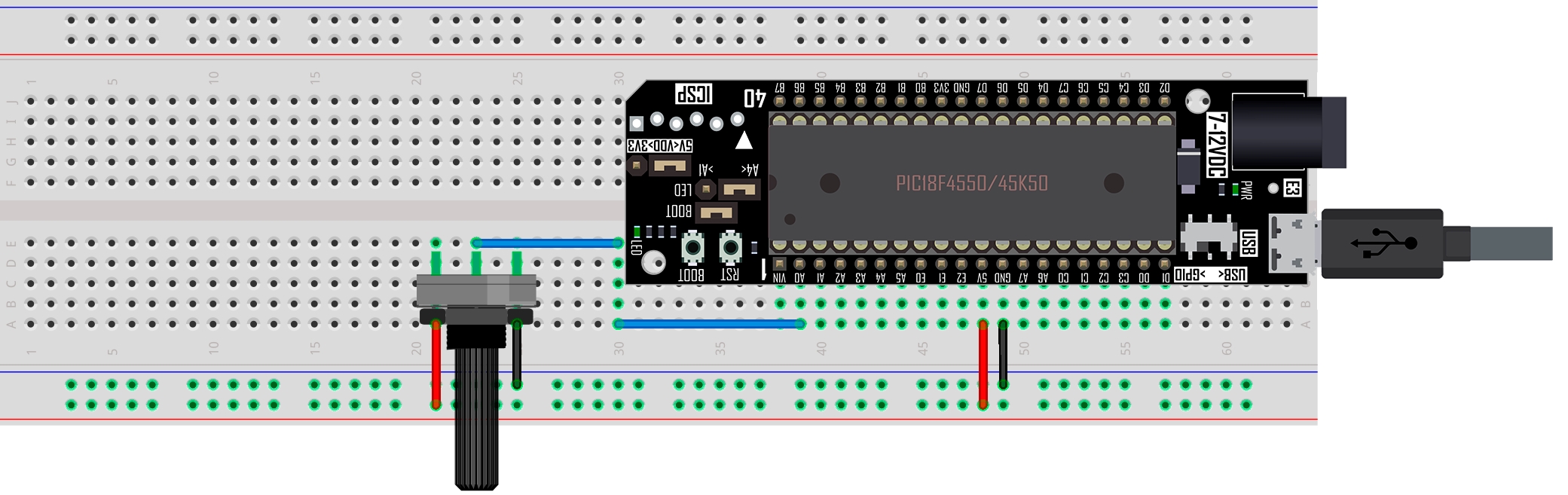

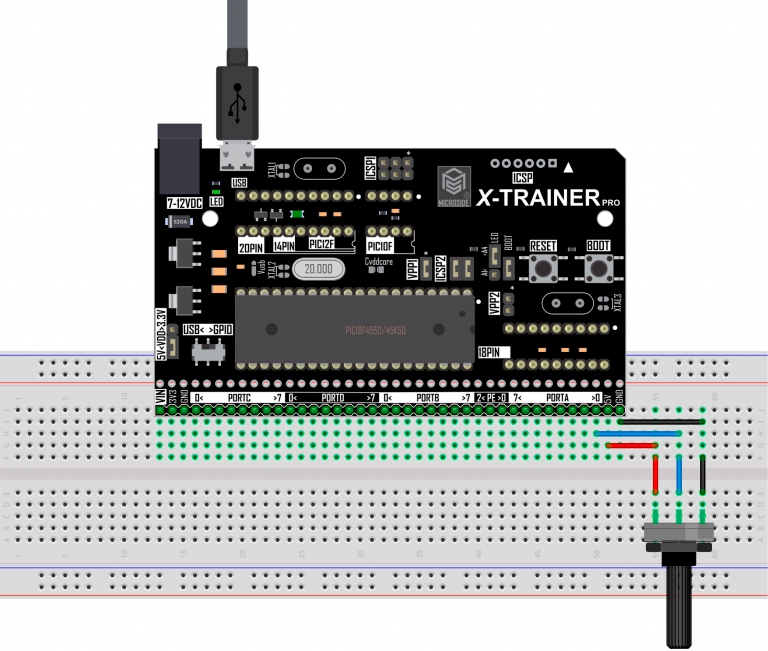

Diagrama esquemático

X-TRAINER LITE M
X-TRAINER LITE F
X-TRAINER DIP
X-TRAINER PRO

Código

PIC18F4550
PIC18F45K50

Descargas

A continuación podrás descargar los archivos necesarios para el desarrollo de esta práctica.
6 - ADC Set Point - MPLAB X PIC Assembler (PIC18F4550-45K50).zip
1020KB
