1 - Blink LED

MPLAB X IDE - PIC Assembler
PIC18F4550 / PIC18F45K50

Introducción

La siguiente práctica es una de las más básicas en programación de microcontroladores, consiste en controlar el encendido y apagado de un LED cada determinado tiempo.

Descripción

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El pin A4 es configurado como salida y señal digital, de esta forma enciende y apaga el LED cada determinado tiempo.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
MPLAB X IDE. Descarga
Compilador XC8. Descarga
MICROSIDE v1.0. Descarga
MICROSIDE v1.0. Descarga

Procedimiento

1. En el apartado de “Diagrama Esquemático” que se encuentra a continuación, selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctalo a la computadora. Nota: Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550/PIC18F45K50.
2. Al final de esta práctica, en el apartado de “Descargas”, puedes encontrar los archivos del código fuente.
3. Ejecuta MPLAB X IDE, abre el proyecto descargado o pega el código en un nuevo proyecto.
4. Realiza la siguiente configuración para poder programar la tarjeta X-TRAINER.
CONFIGURAR BOOTLOADER
Para la configuración de memoria del Bootloader se deben seguir los siguientes pasos.
Selecciona File y clic en Project properties. Se mostrará una ventana donde es posible realizar distintas configuraciones.
Selecciona Building y marca la casilla en Insert unprotected checksum in user ID memory, clic en Apply:
Selecciona pic-as Linker y escribe -mrom=2000-7F00 en el campo Additional options y clic en Apply:

Compilación

Para hacer la compilación del proyecto, en la barra superior se encuentran las siguientes opciones:
La herramienta señalada sirve para compilar el programa.
5. Abre el Software MICROSIDE v1.0 y programa el código que descargaste y compilaste en la tarjeta X-TRAINER. En el siguiente link encontrarás el manual de usuario para el Software MICROSIDE v1.0.
6.Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

Diagrama esquemático

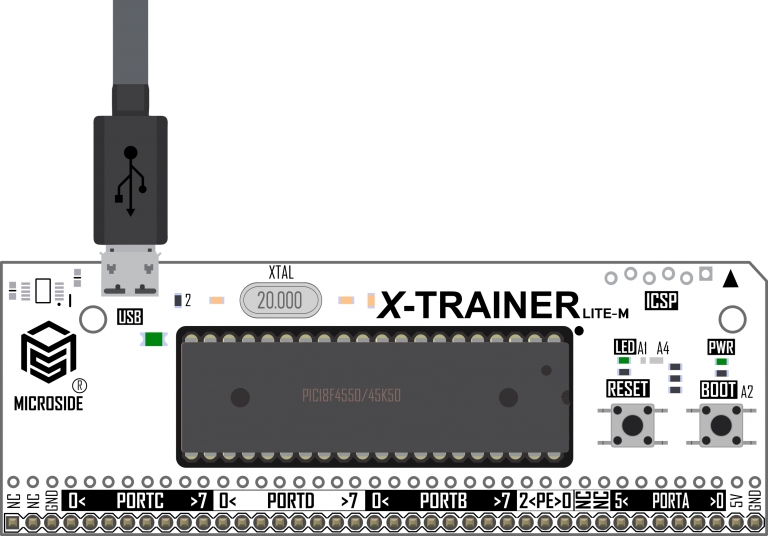

X-TRAINER LITE M
X-TRAINER LITE F
X-TRAINER DIP
X-TRAINER PRO

Código

PIC18F4550
PIC18F45K50

Descargas

A continuación podrás descargar los archivos necesarios para el desarrollo de esta práctica.
1 - Blink LED - MPLAB X PIC Assembler (PIC18F4550-45K50).zip
781KB
