MPLAB X IDE - XC8 Compiler

Introducción

En esta práctica se implementa un control de encendido y apagado de un LED mediante un valor analógico de referencia, el cual proporciona la lectura de un potenciómetro conectado al puerto ADC. Si la lectura del potenciómetro es arriba de 2.5 V el LED se enciende, de lo contrario, si esta por debajo del valor el LED se apaga.

Descripción

En esta práctica se implementa una lectura analógica utilizando un potenciómetro, el cual se conecta la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica donde, si el valor del ADC supera un Set Point se podrá visualizar el encendido del LED conectado al pin A4 incluido en las tarjetas X-TRAINER.

Materiales:

1 x Potenciómetro 10 kOhms.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

Software:

Windows 7 o posterior.

MPLAB Code Configurator. (Solo para PIC18F45K50)

Procedimiento

Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.

  1. Si cuentas con un PIC18F45K50 ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.

En caso de utilizar un PIC18F4550 omite este paso.

  1. Realiza los siguientes pasos para configurar el bootloader y poder programar la tarjeta X-TRAINER:

  • Da clic en File y Project Properties.

  • Selecciona Building, marca la casilla Insert unprotected checksum in user ID memory y da clic en Apply.

  • Selecciona XC8 Linker, despliega el apartado Option categories: y selecciona Memory model. En la sección de ROM ranges escribe 2000-7f00 y da clic en Apply.

  • Despliega nuevamente el apartado Option categories: y selecciona Additional options. En la sección de Codeoffset escribe 2000, da clic en Apply y por último da clic en OK.

  1. Una vez realizadas las configuraciones del bootloader compila el proyecto.

Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.

  1. Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

  1. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

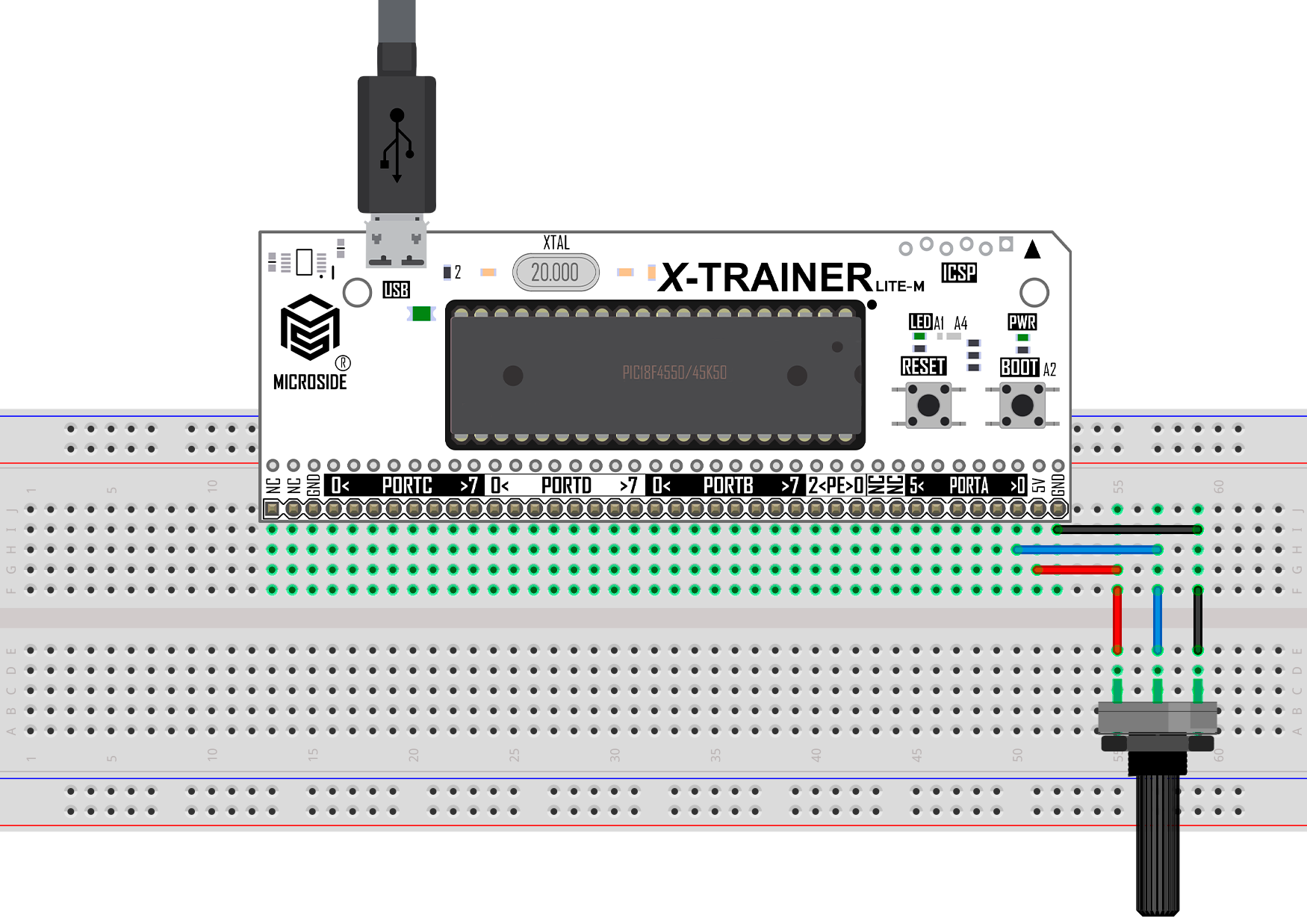

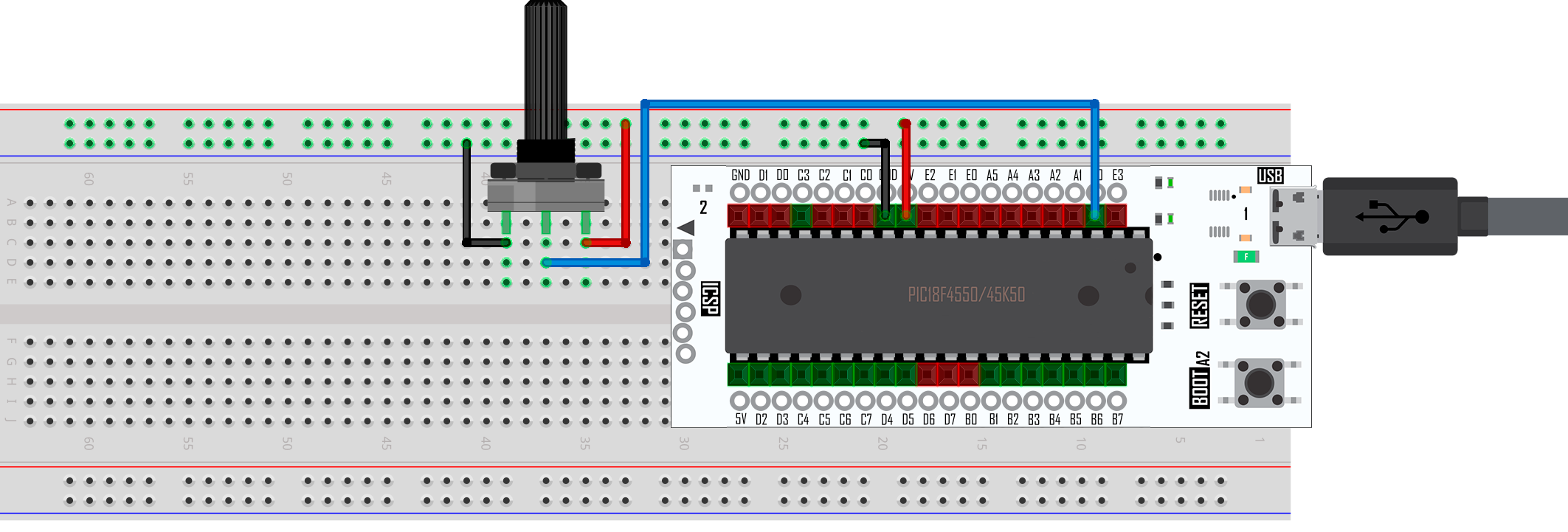

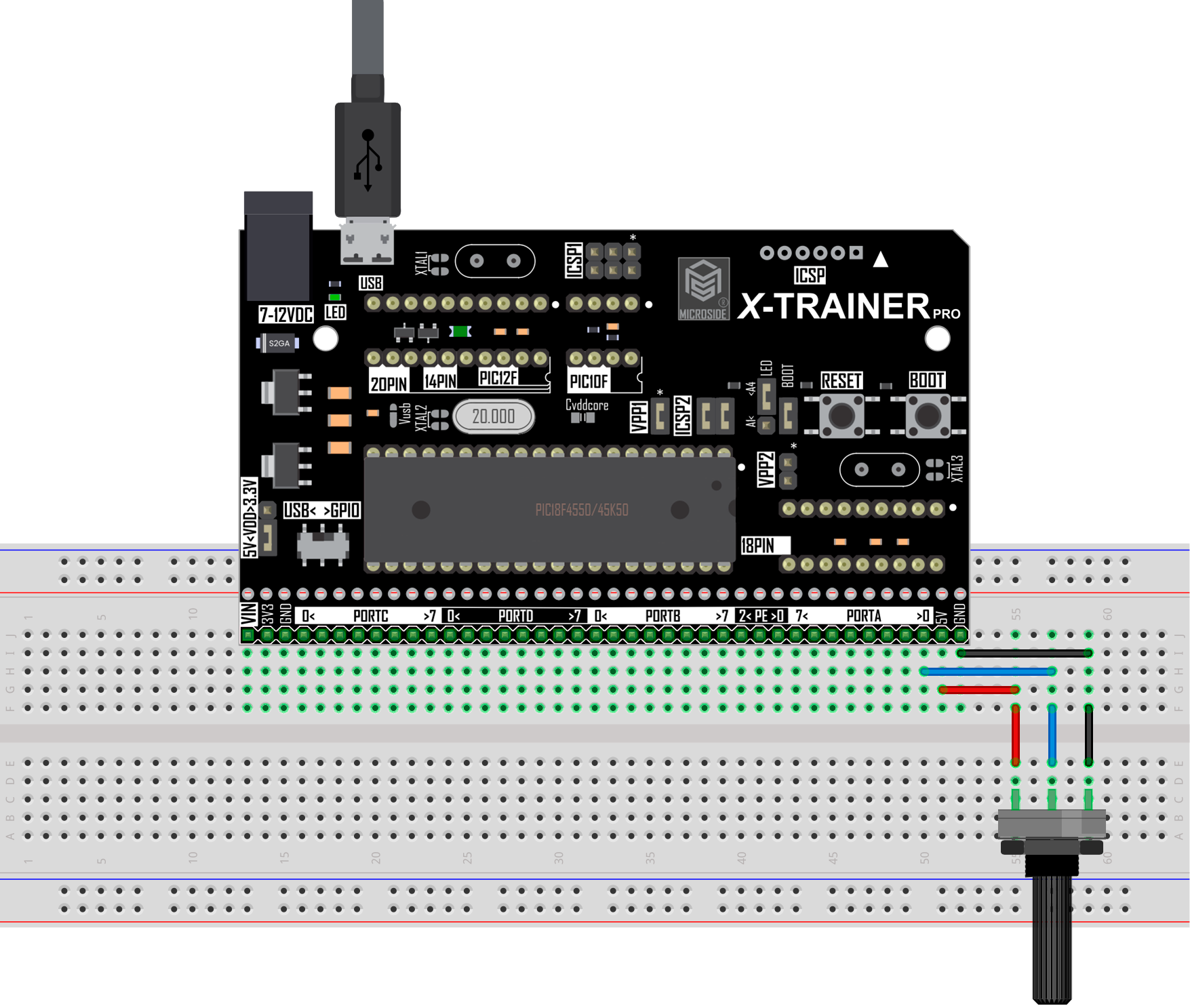

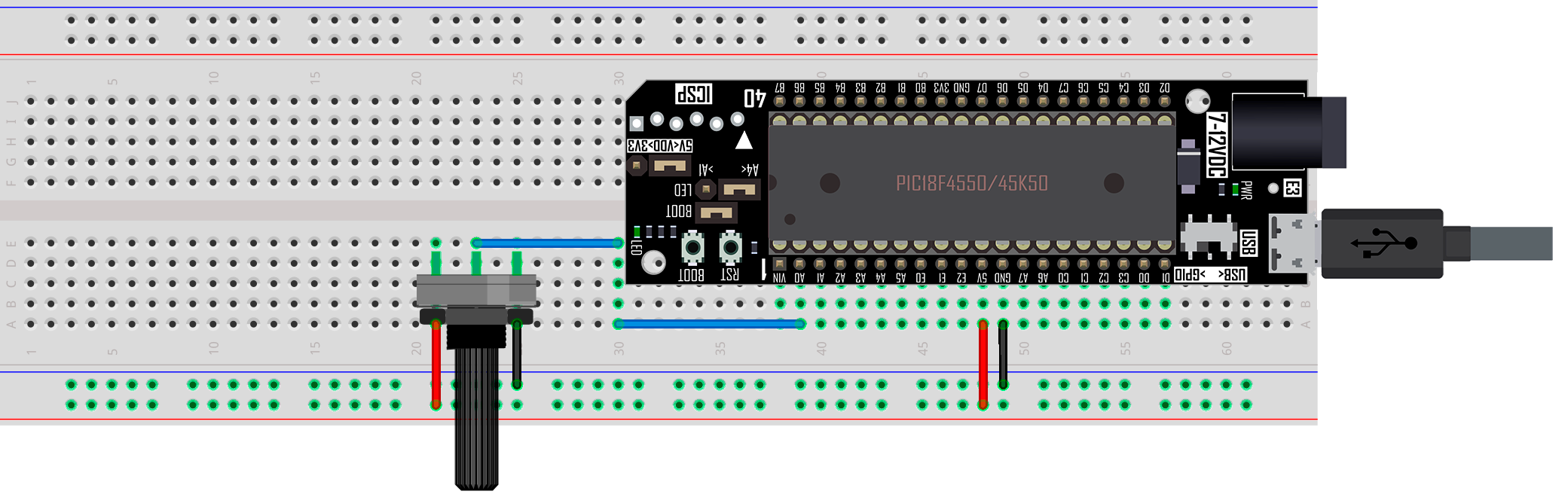

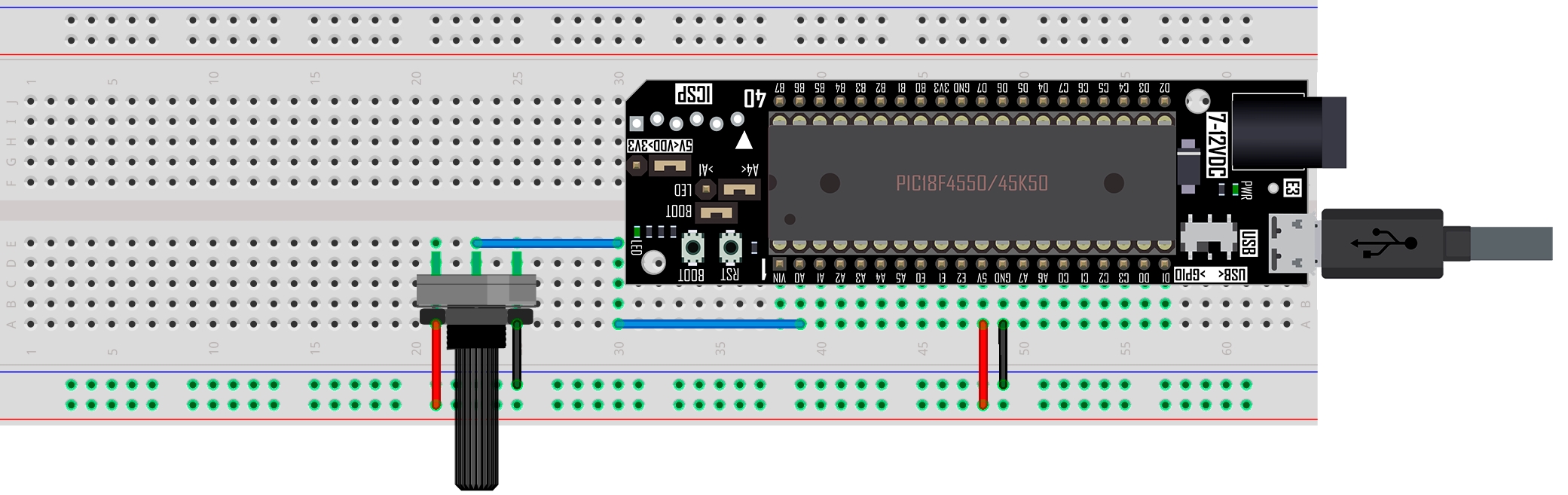

Diagrama esquemático

Selecciona el modelo de tu tarjeta X-TRAINER.

Código

Descargas

1 x Tarjeta X-TRAINER. |

1 x Módulo programador XCU o XCU Lite. |

MPLAB X IDE.

Compilador XC8.

X-TRAINER Suite v1.0

En el apartado de “” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

Ejecuta MPLAB X IDE y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "".

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de MCC (MPLAB Code Configurator) a través del siguiente .

Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente.

🥽
Manuales
Comprar
Manuales
Comprar
Descarga
Descarga
Descarga
Project Resources
System Module
Device Resources

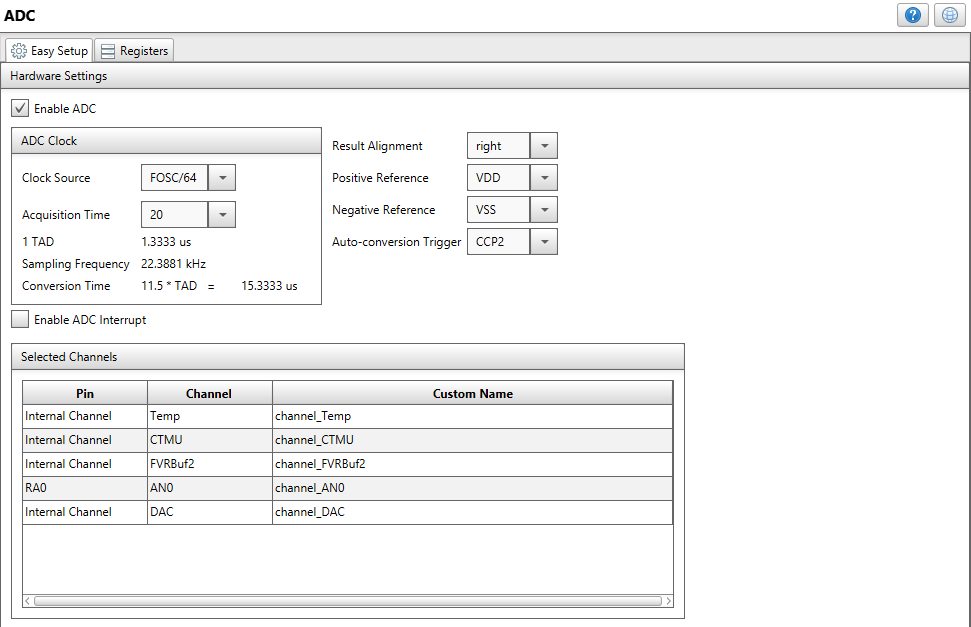

Pin Manager
Pin Module
ADC
link
link

Software X-TRAINER Suite v1.0

Proyecto

Diagrama esquemático
Código
PIC18F4550 / PIC18F45K50
