# 5 - ADC

> #### MPLAB X IDE - XC8 Compiler
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mplab-x-ide/xc8-compiler/pic18f4550-or-pic18f45k50)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FwQOa0CvsyGFtX3opFxbJ%2F5%20-%20ADC.png?alt=media&#x26;token=671cf2fa-0525-4d72-abf1-de17232acf2b" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se implementa la lectura de un puerto ADC a través de una variación de voltaje con un potenciómetro y se despliega el valor analógico a través de LEDs.

## **Descripción**

En esta práctica se implementa una lectura analógica, utilizando un potenciómetro, el cual se conecta a la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50**. El potenciómetro se conecta en el pin A0, el cual se configura como entrada y señal analógica. Para visualizar dicha lectura se utilizan 8 LEDs, conectados al puerto B, de tal manera que pueda observarse el incremento o decremento de voltaje del potenciómetro.

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Módulo programador **XCU** o **XCU Lite.** [**Manuales**](https://docs.microside.com/programadores-pics-and-avrs/pic-and-avr) **|** [**Comprar**](https://www.microside.com/shop/category/programadores-pics-avrs-15)

8 x Resistencias 220 ohms.

8 x LEDs.

1 x Potenciómetro 10 Kohms.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

**Software:**

Windows 7 o posterior.

MPLAB X IDE. [**Descarga**](https://www.microchip.com/mplab/mplab-x-ide)

Compilador XC8. [**Descarga**](https://www.microchip.com/en-us/development-tools-tools-and-software/mplab-xc-compilers)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

MPLAB Code Configurator. (**Solo para PIC18F45K50**)

## **Procedimiento**

1. En el apartado de “[**Diagrama esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

2. Ejecuta **MPLAB X IDE** y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)".
3. Si cuentas con un **PIC18F45K50** ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.

{% hint style="warning" %}
En caso de utilizar un **PIC18F4550** omite este paso.
{% endhint %}

* [**Project Resources**](https://2111342482-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FpnvBgdoHw0sqLLRfFNj7%2F5_Project_Resources.PNG?alt=media\&token=a68a5c14-d348-4d6e-a6f5-729561d002fc)
* [**System Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FC6ojge7ryPi2OcAKxsYD%2FComun%20System%20module.webp?alt=media\&token=b82ed185-a2da-44f8-89a7-fb5245769117)
* [**Device Resources**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F7gO2hUCwNSkYpIzQoPu2%2FComun%20Device%20Resource.webp?alt=media\&token=0eef8588-1608-4550-8b5a-f7c3c24bdde3)
* [**Pin Manager**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FIiBEJA2WnpFuqIPLJkPP%2F5_PIN_MANAGER.webp?alt=media\&token=f6320b83-2d3d-4207-9e36-52dd5dd54661)
* [**Pin Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FWdxcJS1NqqW8yUld8ijb%2F5_PIN_MODULE.webp?alt=media\&token=66575fdf-a36e-4b75-8f61-48b8c32dca6f)

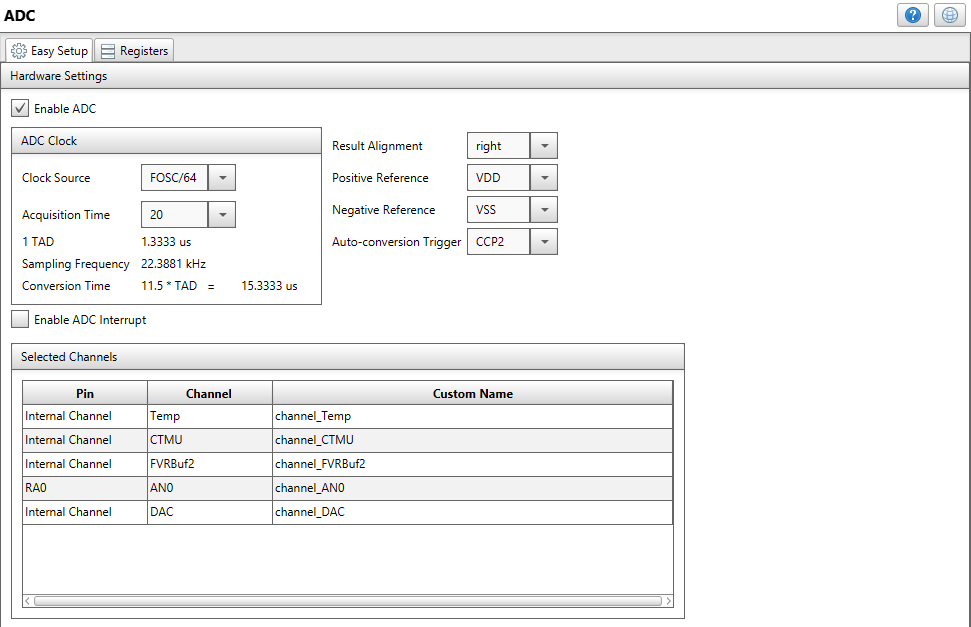

* [**ADC**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FXD3AUlq8pTg9sPkTpGTe%2F5_ADC.webp?alt=media\&token=40133f04-b015-43e2-bafa-fe0483d45b25)

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **MCC (MPLAB Code Configurator)** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/mplab-code-configurator-mcc-mplab-x-ide).
{% endhint %}

4. Realiza los siguientes pasos para configurar el **bootloader** y poder programar la tarjeta **X-TRAINER**:

* Da clic en ***File*** y ***Project Properties***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FmWA48vgz0NiwtZUS2t0b%2FFILE%20MPLAB%20X%20IDE%20-%20PIC18F45K50%20PIC18F4550%20MICROSIDE.png?alt=media&#x26;token=1073ea96-9c9a-40bf-ad99-3c55b3c61d9f" alt=""><figcaption></figcaption></figure>

* Selecciona ***Building***, marca la casilla ***Insert unprotected checksum in user ID memory*** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FEEnYQ91dO2MU0NQ1Kc7M%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20PIC18F45K50%20MICROSIDE.png?alt=media&#x26;token=b7360a4e-027d-41ff-a912-72edfc3db42a" alt=""><figcaption></figcaption></figure>

* Selecciona ***XC8 Linker***, despliega el apartado ***Option categories***: y selecciona ***Memory model**.* \
  En la sección de ***ROM ranges*** escribe **2000-7f00** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FLlDc2LiPzzFpFtGgxZZY%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20%20XC8%20LINKER%20PIC18F45K50%20MICROSIDE.png?alt=media&#x26;token=6118558c-4826-4142-a064-8d103dfad597" alt=""><figcaption></figcaption></figure>

* Despliega nuevamente el apartado ***Option categories:*** y selecciona ***Additional options***. En la sección de ***Codeoffset*** escribe **2000**, da clic en ***Apply*** y por último da clic en ***OK***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FBBaB5FSH2wKhN03CPOZy%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20%20XC8%20LINKER%20ADDITIONAL%20OPTIONS%20PIC18F45K50%20MICROSIDE.png?alt=media&#x26;token=0b87aaa0-9361-42f1-8bf0-ed43cfc52447" alt=""><figcaption></figcaption></figure>

5. Una vez realizadas las configuraciones del bootloader compila el proyecto.

{% hint style="success" %}
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
{% endhint %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FaeLeCBrggmC8icPqUlU8%2FMPLAB%20X%20IDE%20COMPILACION%20MICROSIDE.png?alt=media&#x26;token=c473944c-57f1-436f-96c7-b5a9533ef719" alt=""><figcaption></figcaption></figure>

6. Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

7. Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

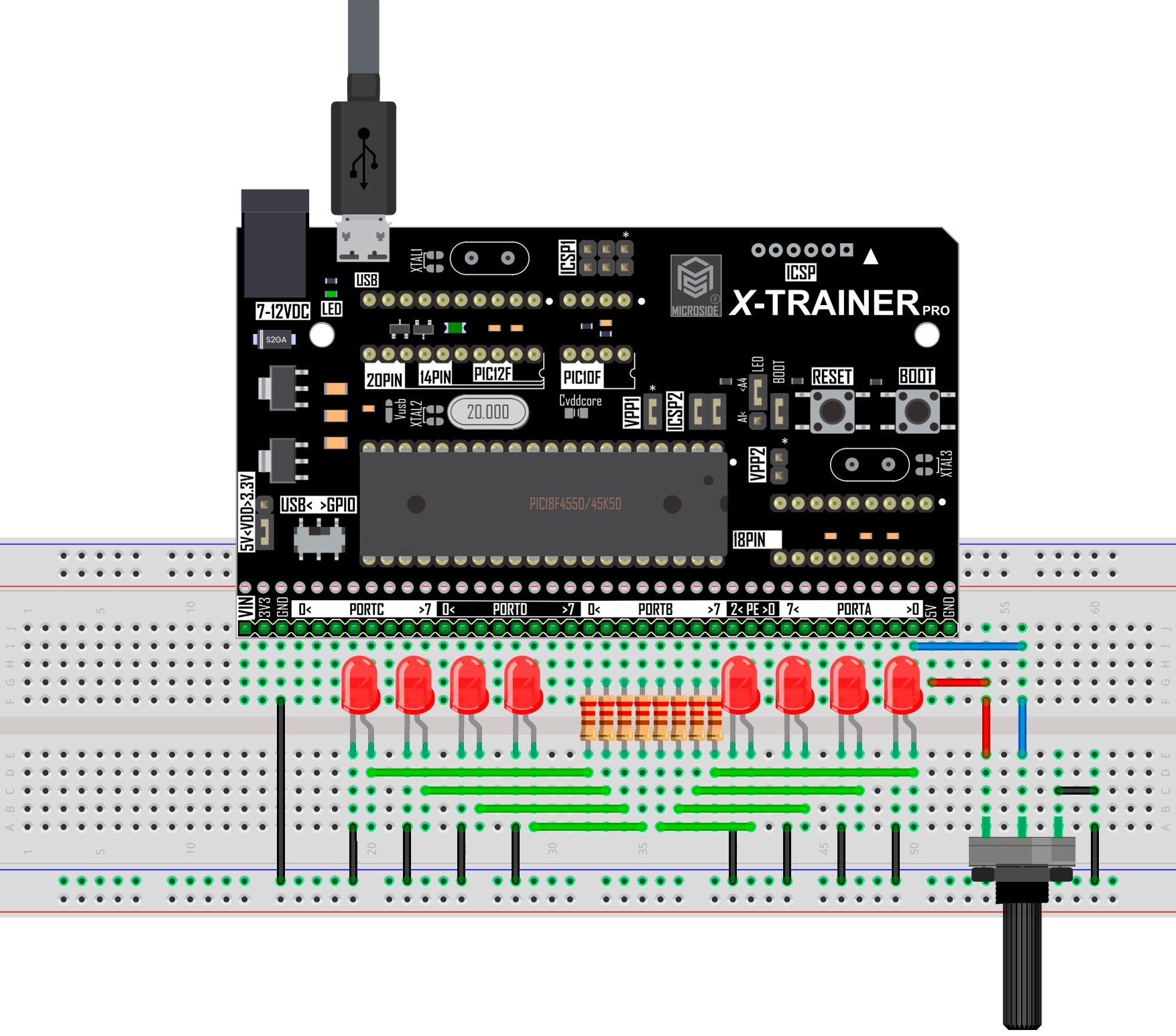

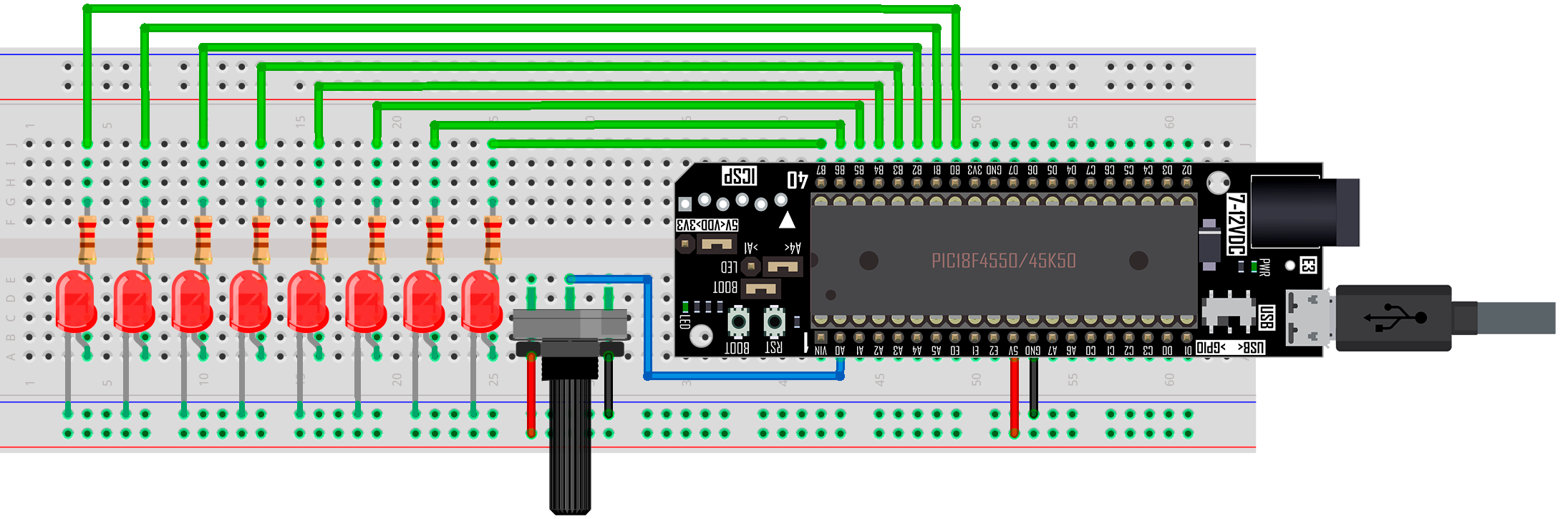

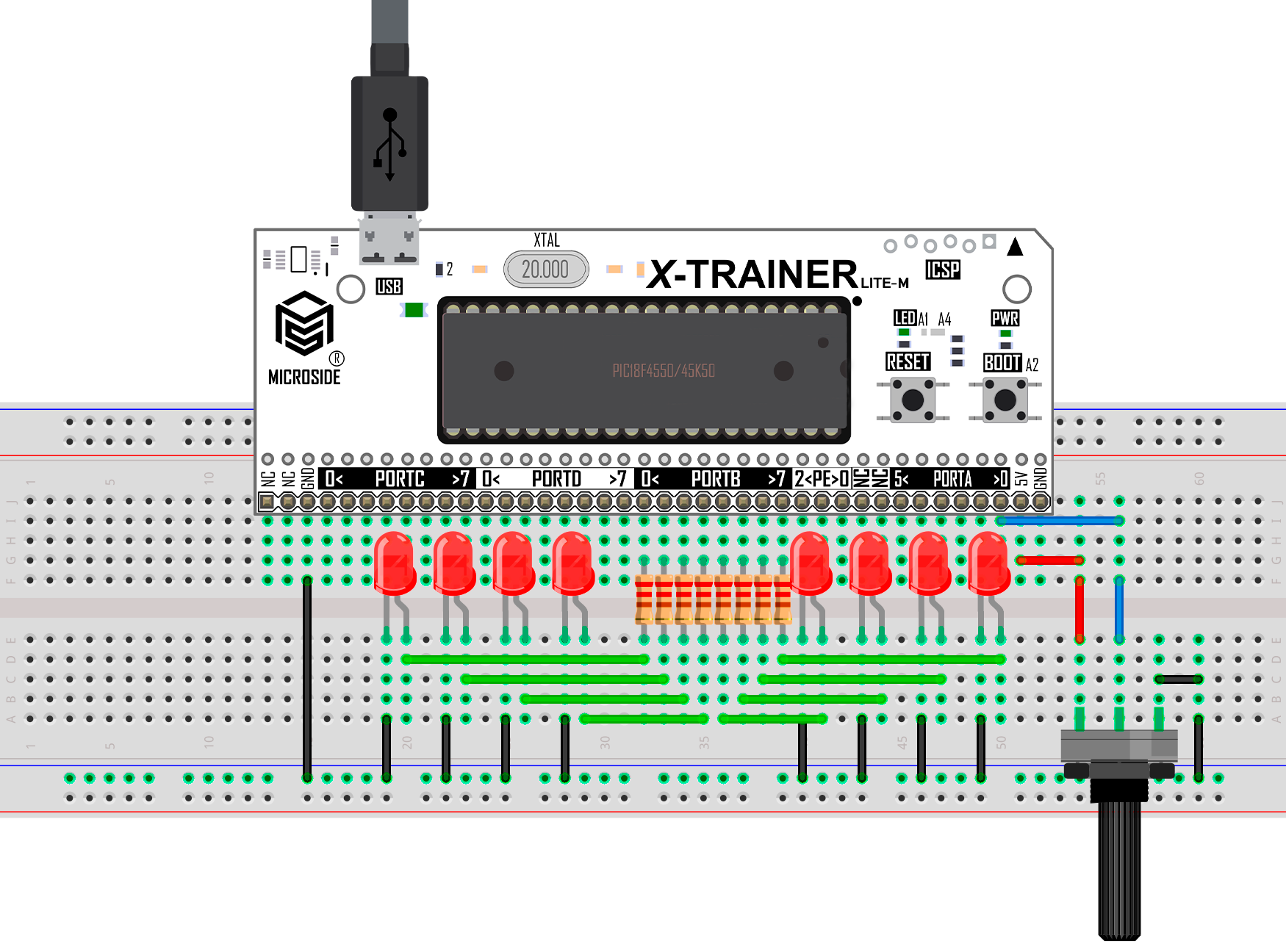

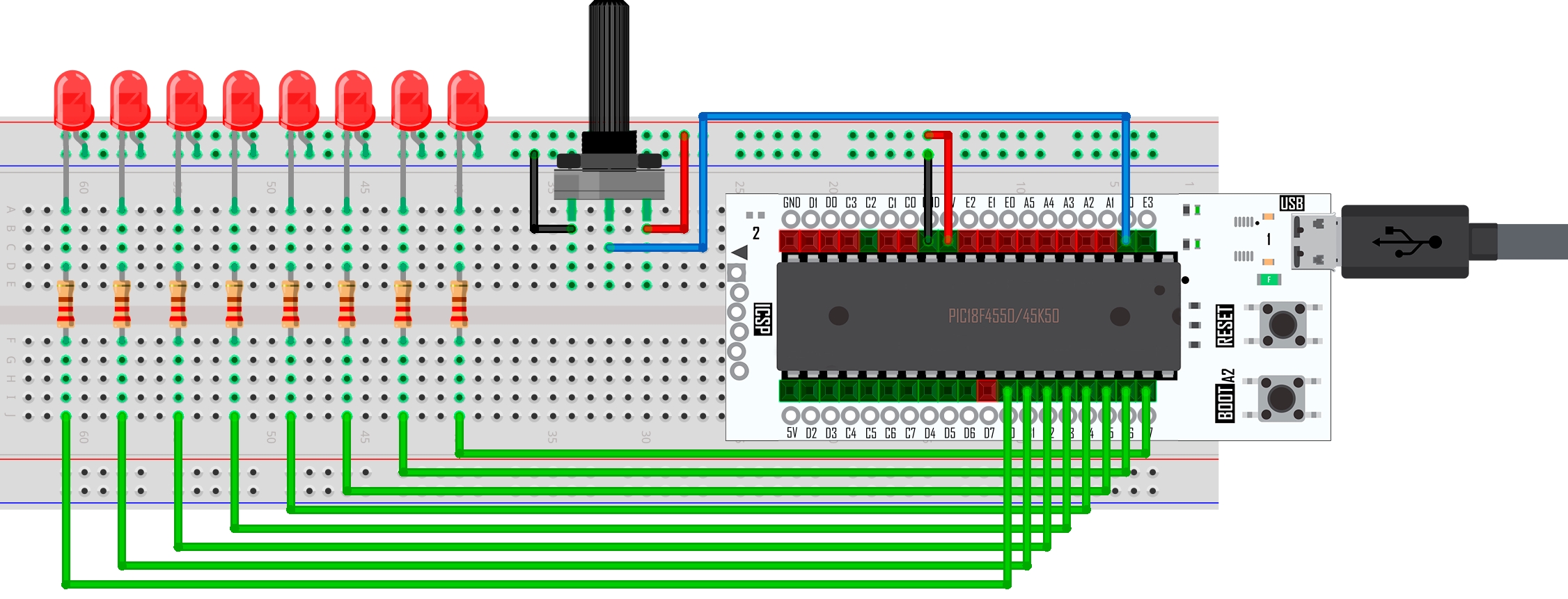

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/5-ADC-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_Lite-M-r2_Practica-5_Microside_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FyxJ1T3nms3ZnrPGfTmoR%2FADC%20PIC18F44550%20o%20PIC18F45K50%20%20X-TRAINER%20LITE%20M%20MICROSIDE.webp?alt=media&#x26;token=3b1aec62-0f56-4fbc-bb09-b0259f7057fe" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/5-ADC-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_LITE-F_Practica-5_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/5-ADC-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_DIP_Practica-5_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fp5i7LmiBEZPPCtW7HgpM%2Fhands-on-pic18f-p5-x-trainer-dip-r3.png?alt=media&#x26;token=04a8c501-ca04-45ab-a8d1-bf38f9caaa6a" alt=""><figcaption></figcaption></figure>

{% endtab %}

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/5-ADC-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_PRO-r2_Practica-5_Microside_01-1.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FXVCtyXgraCOdlHVrL7OD%2F5%20ADC%20X%20Trainer%20Pro%2018.png?alt=media&#x26;token=2a58bbd0-83bb-42fd-a7fa-1b8ecccb4605" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F73PrdFvtMQZ0hxX0TqU6%2FADC%20PIC18F4550%20%20o%20PIC18F45K50%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&#x26;token=4976923a-06a4-410f-ba76-64740ce9c7ff" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/6c02baf095f05aab92073536a95e800b>" %}
{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/15214a657b8a64141722225e9a818c78>" %}
{% endtab %}
{% endtabs %}
