22 - Comunicación Serial UART

​

MPLAB X IDE - XC8 Compiler

Introducción

En esta práctica se implementa una comunicación serial UART (Universal Asynchronous Receiver-Transmitter) enviando comandos a través de una terminal serial (en este ejemplo se utiliza el software Hercules) para el control de encendido o apagado de un LED y revisar el estado de un push button.

Descripción

En esta práctica se implementa una comunicación serial UART a 9600 baudios, usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. Desde una terminal serial (en este ejemplo se utiliza el software Hercules), se envían y reciben datos por medio de un módulo convertidor USB a Serial UART. Para encender el LED incluido en la tarjeta X-TRAINER se envía el número 1, si se desea apagar se envía el número 0. Para recibir el estado del botón BOOT, se envía el signo “?”, si el botón está presionado recibe el número 1, en caso contrario se recibe el número 0.

Materiales:

1 x Tarjeta X-TRAINER. Manuales | Comprar​
1 x Módulo Convertidor USB a Serial UART
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.

Software:

Windows 7 o posterior.
MPLAB X IDE. Descarga​
Compilador XC8. Descarga​
MICROSIDE v1.0 Descarga​
Software Hercules Descarga​
MPLAB Code Configurator. (Solo para PIC18F45K50)

Procedimiento

  1. 1.
    En el apartado de “Diagrama esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
  1. 2.
    Ejecuta MPLAB X IDE y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código".
  2. 3.

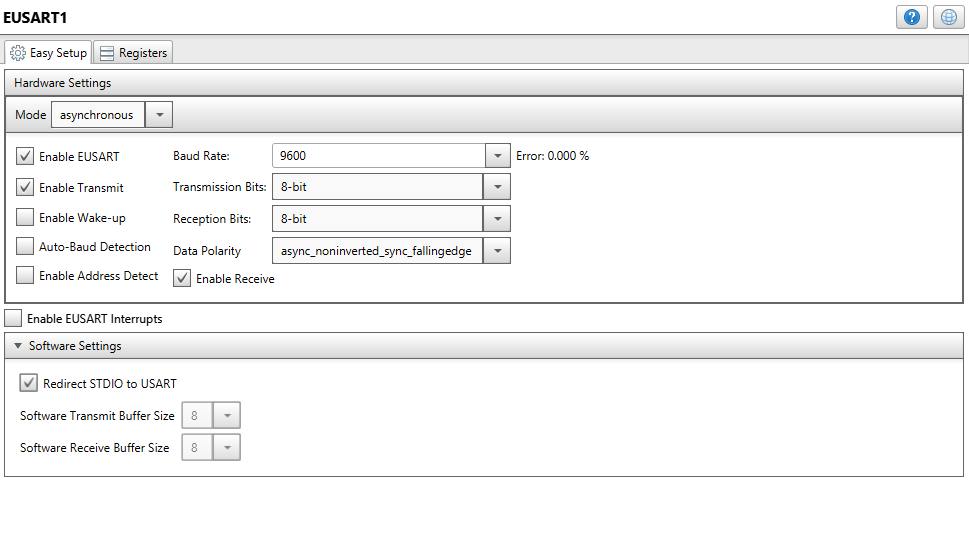

    Si cuentas con un PIC18F45K50 ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.
En caso de utilizar un PIC18F4550 omite este paso.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de MCC (MPLAB Code Configurator) a través del siguiente link.
  1. 4.
    Realiza los siguientes pasos para configurar el bootloader y poder programar la tarjeta X-TRAINER:
  • Da clic en File y Project Properties.
  • Selecciona Building, marca la casilla Insert unprotected checksum in user ID memory y da clic en Apply.
  • Selecciona XC8 Linker, despliega el apartado Option categories: y selecciona Memory model. En la sección de ROM ranges escribe 2000-7f00 y da clic en Apply.
  • Despliega nuevamente el apartado Option categories: y selecciona Additional options. En la sección de Codeoffset escribe 2000, da clic en Apply y por último da clic en OK.
  1. 5.
    Una vez realizadas las configuraciones del bootloader compila el proyecto.
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
​
  1. 6.
    Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
  1. 7.
    Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
8. En el Software Hercules, abre el apartado “Serial” para lograr la comunicación con el módulo convertidor USB a Serial UART y envía los caracteres de esta práctica. En el siguiente link encontrarás una imagen de referencia del envío de comandos a través del software Hercules.

Diagrama esquemático

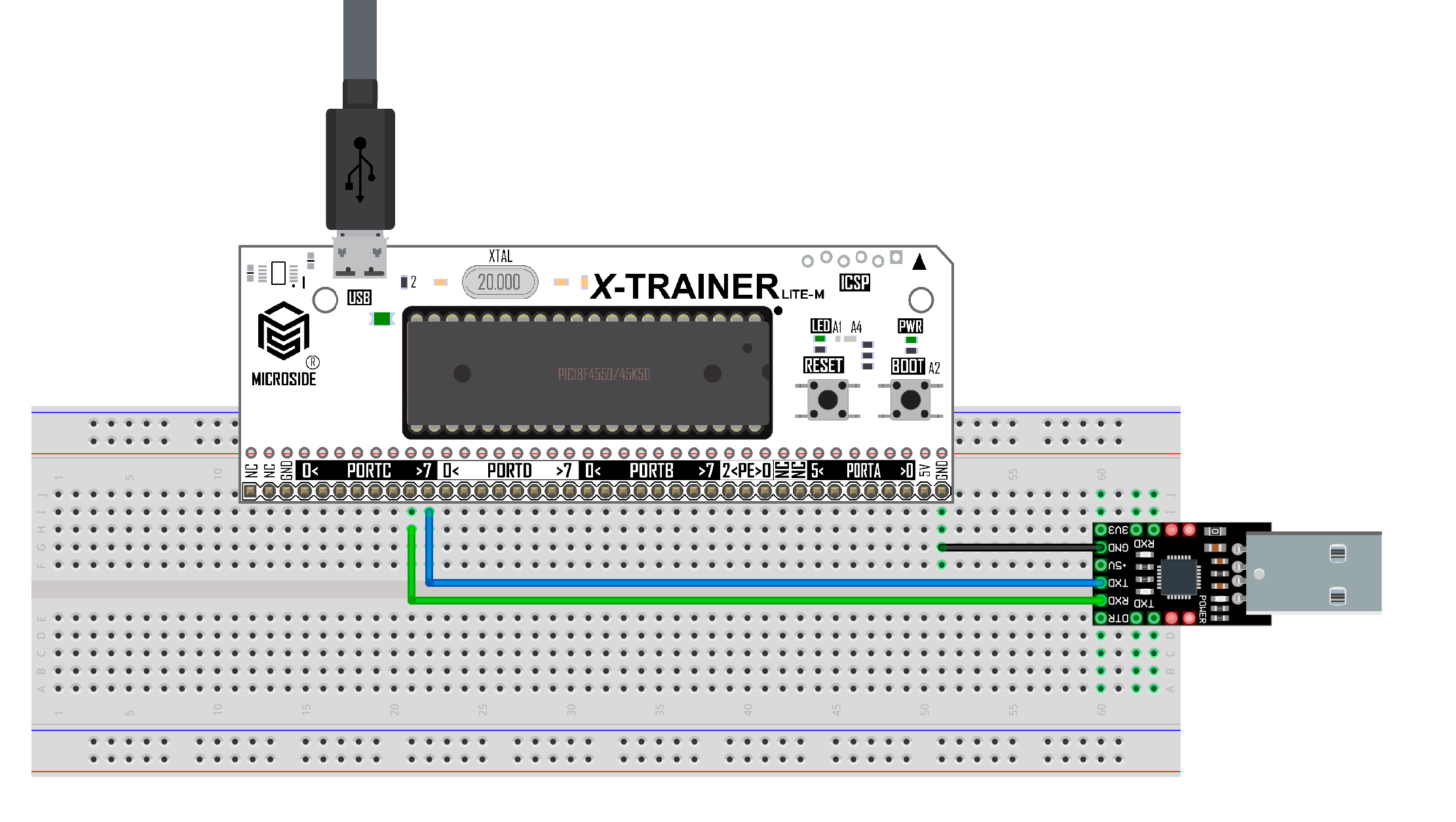

X-TRAINER LITE M

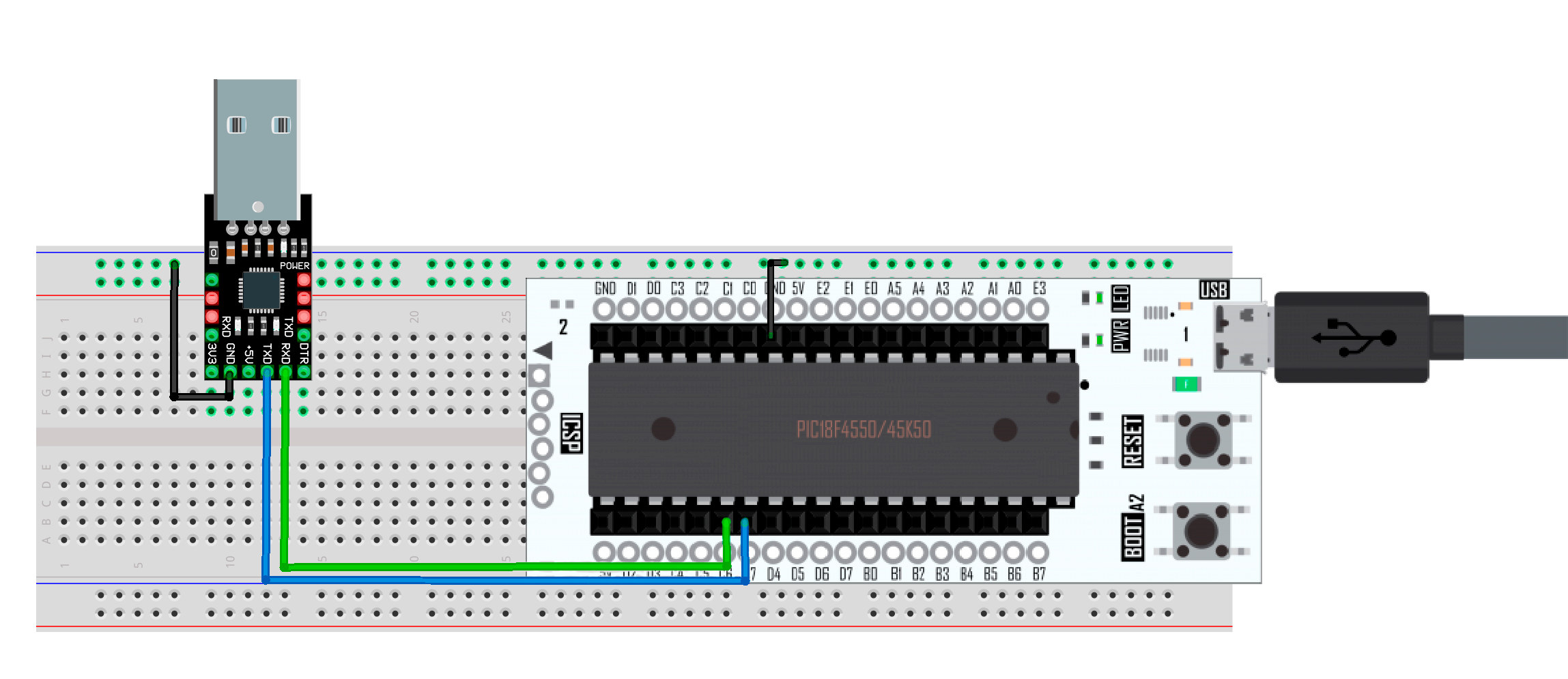

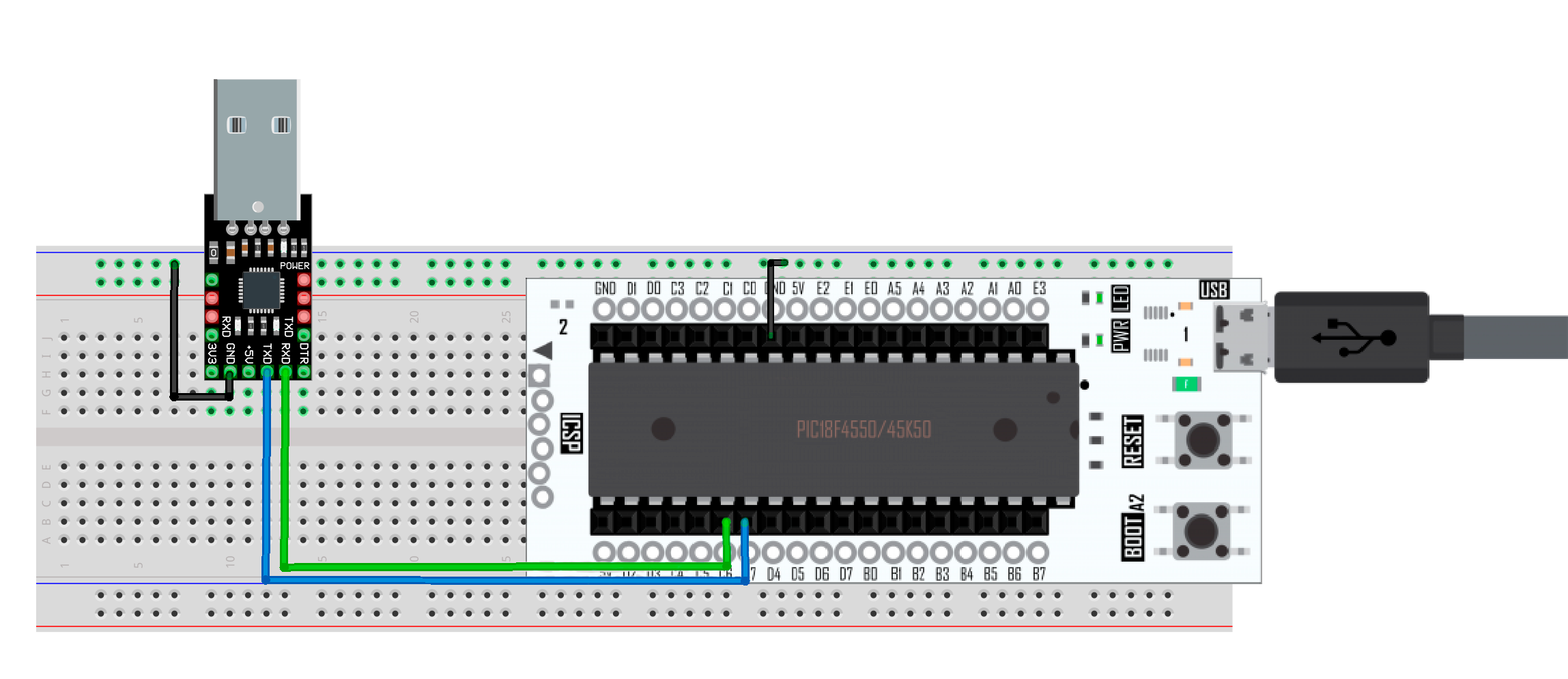

X-TRAINER LITE F

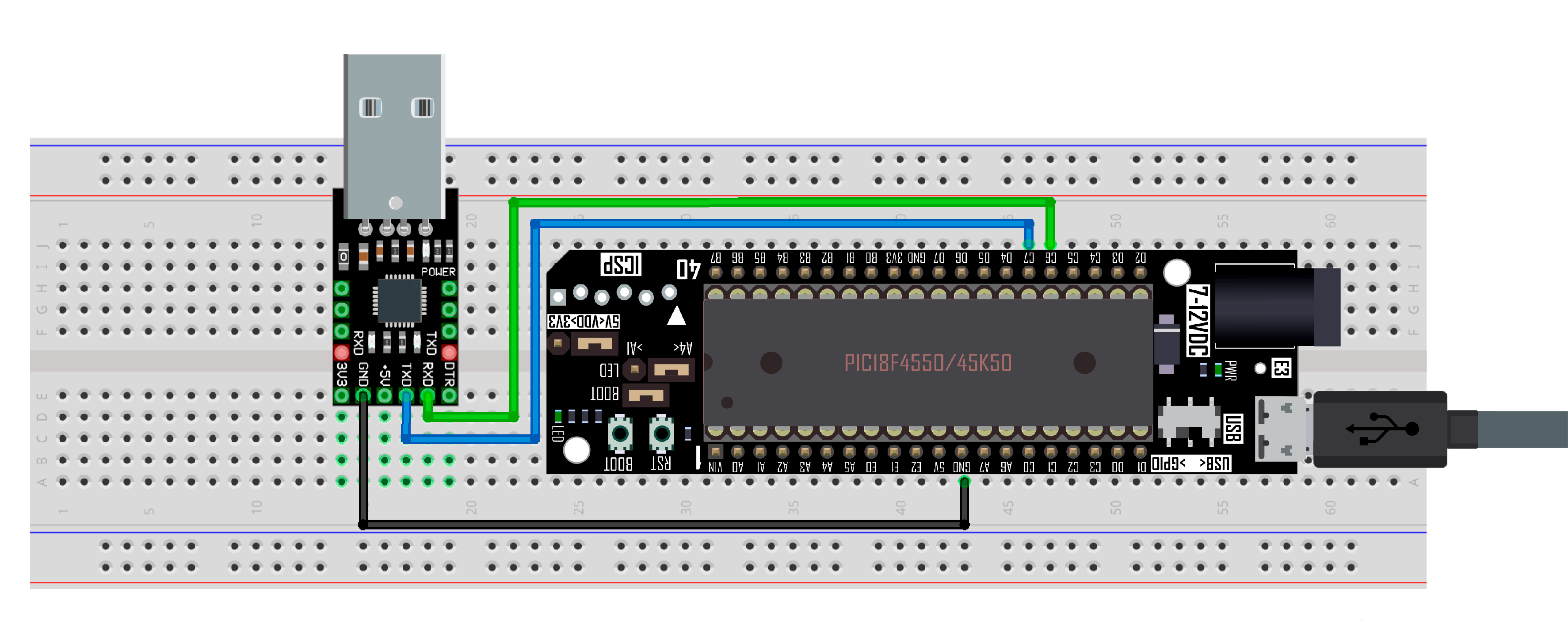

X-TRAINER DIP

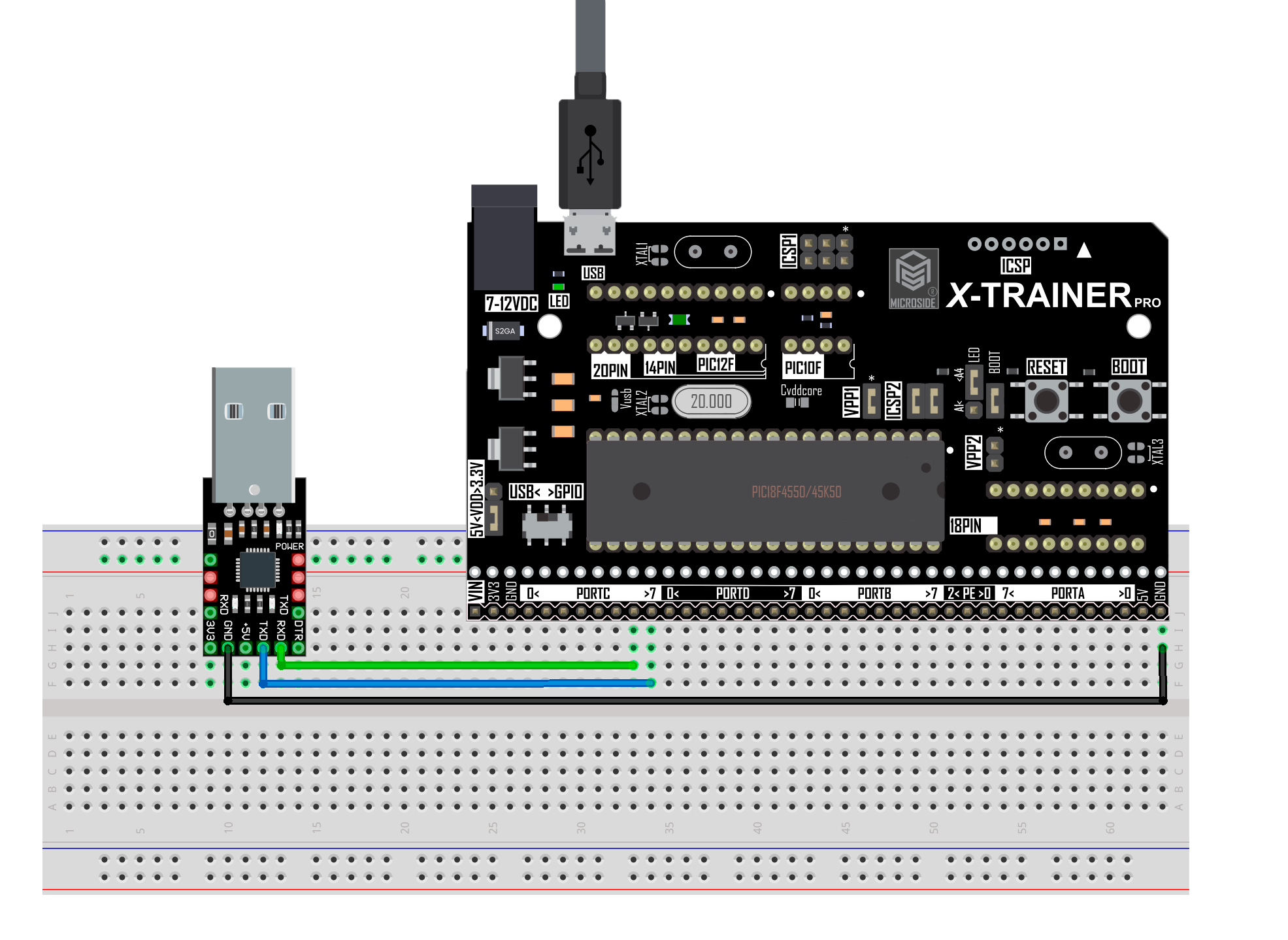

X-TRAINER PRO R2
X-TRAINER PRO R3

Código

PIC18F4550
PIC18F45K50

Descargas

Última actualización 1mo ago
