20 - Bluetooth HC-05
Última actualización
Última actualización
MPLAB X IDE - XC8 Compiler
En esta práctica se implementa el control del encendido y apagado de un LED por medio de bluetooth 3.0. El control del LED se realiza a través de un módulo bluetooth HC-05 para recibir y enviar datos a un smartphone mediante una aplicación llamada “Serial Bluetooth Terminal” para Android.
En esta práctica se realiza la conexión con el módulo Bluetooth HC-05 para enviar y recibir datos hacia un smartphone por medio de una aplicación llamada “Serial Bluetooth Terminal” para Android, la cual envía indicaciones para el encendido y apagado de un LED, también pregunta el estado de un push button usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. Para encender el LED se envía el número 1, si se desea apagar se envía el número 0. Para recibir el estado del push button “BOOT”, se envía el signo “?”, si está presionado recibe el número 1, en caso contrario se recibe el número 0.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Módulo programador XCU o XCU Lite. Manuales | Comprar
1 x Módulo Bluetooth HC-05.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 7 o posterior.
MPLAB X IDE. Descarga
Compilador XC8. Descarga
X-TRAINER Suite v1.0 Descarga
MPLAB Code Configurator. (Solo para PIC18F45K50)

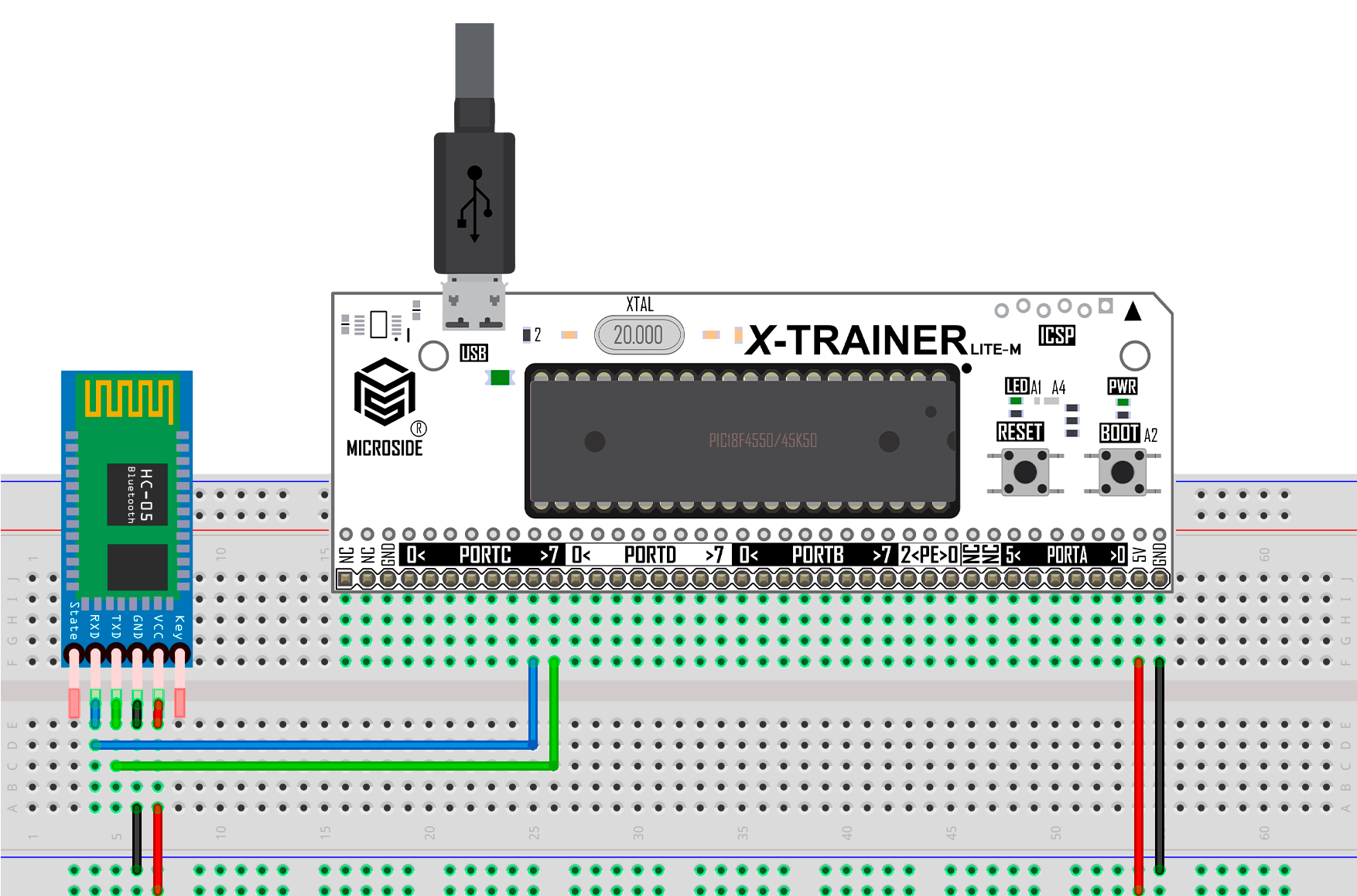

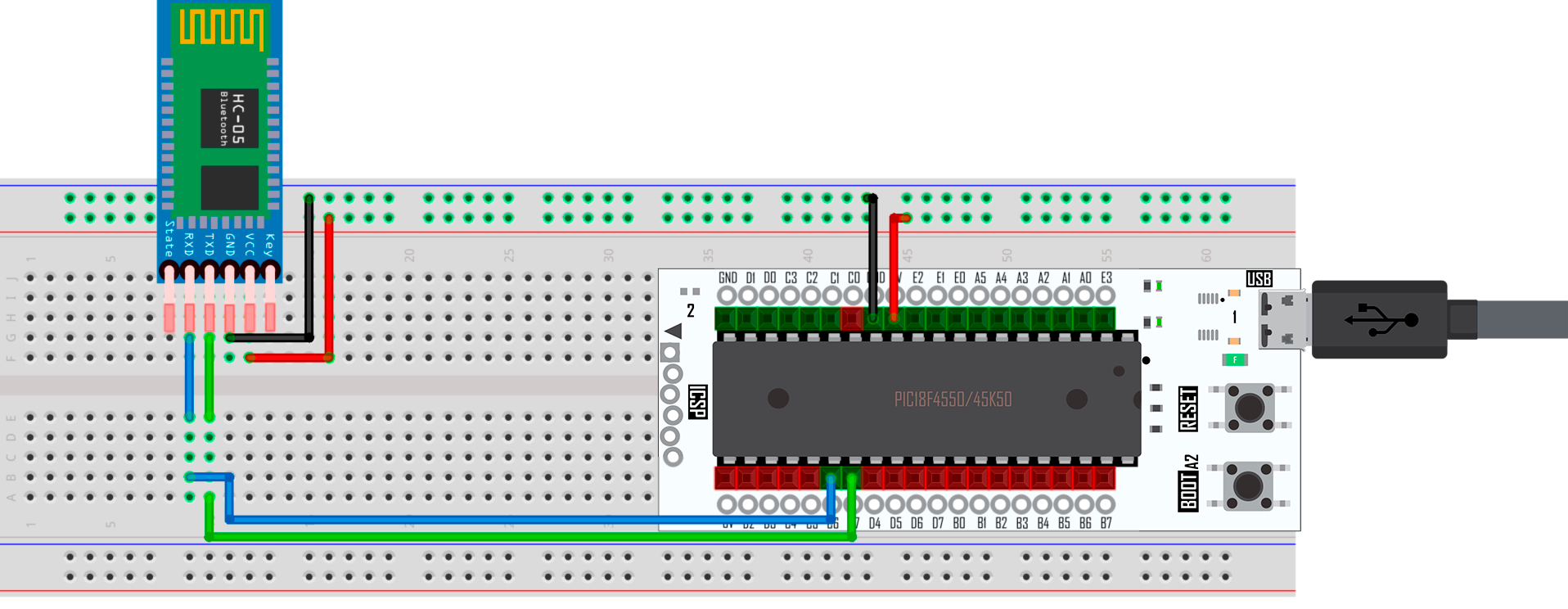

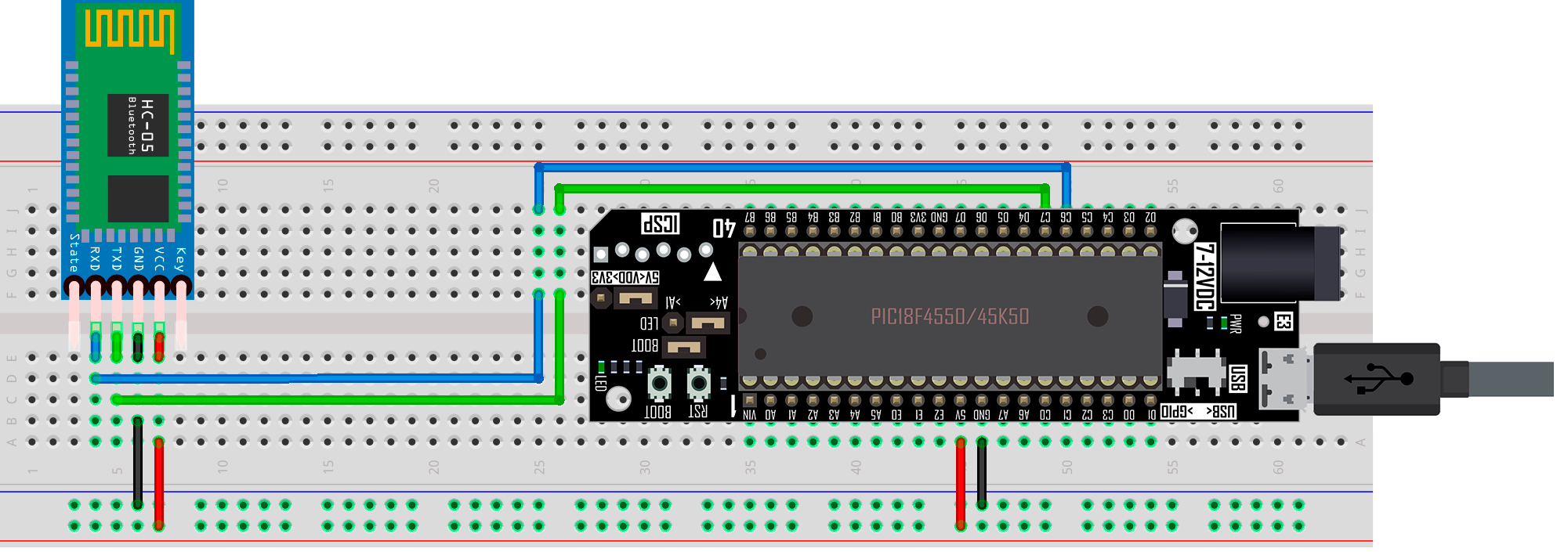

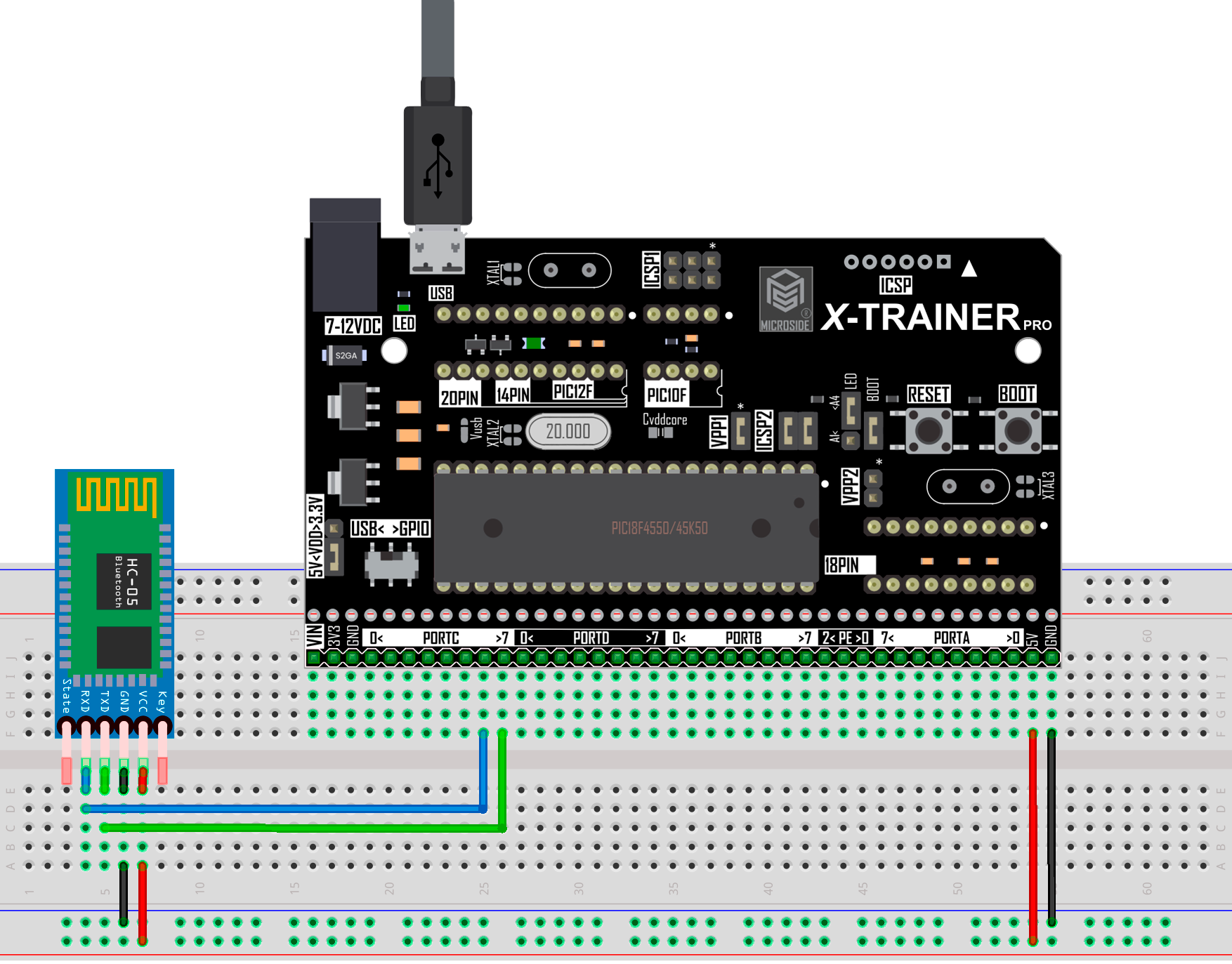

En el apartado de “Diagrama esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
Ejecuta MPLAB X IDE y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código".

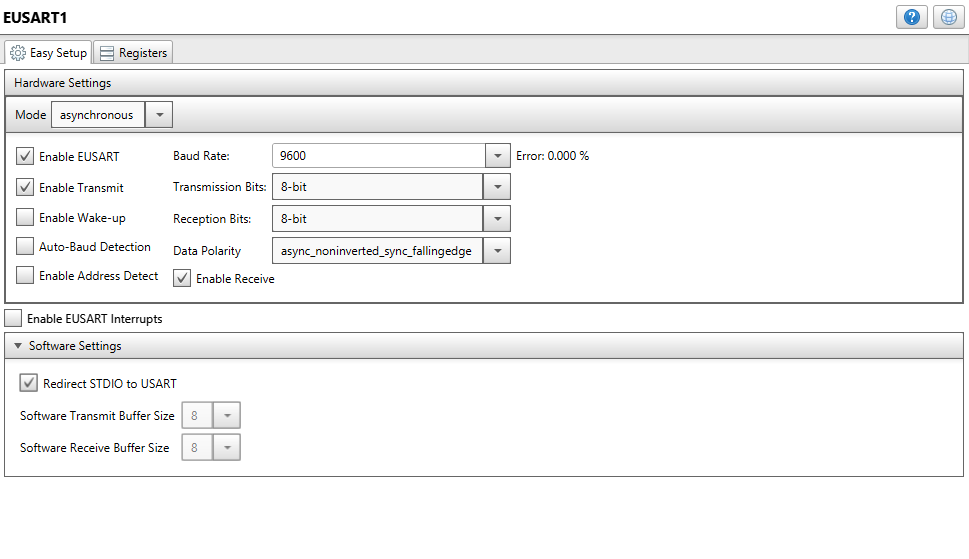

Si cuentas con un PIC18F45K50 ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.
En caso de utilizar un PIC18F4550 omite este paso.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de MCC (MPLAB Code Configurator) a través del siguiente link.
Realiza los siguientes pasos para configurar el bootloader y poder programar la tarjeta X-TRAINER:
Da clic en File y Project Properties.
Selecciona Building, marca la casilla Insert unprotected checksum in user ID memory y da clic en Apply.
Selecciona XC8 Linker, despliega el apartado Option categories: y selecciona Memory model. En la sección de ROM ranges escribe 2000-7f00 y da clic en Apply.
Despliega nuevamente el apartado Option categories: y selecciona Additional options. En la sección de Codeoffset escribe 2000, da clic en Apply y por último da clic en OK.
Una vez realizadas las configuraciones del bootloader compila el proyecto.
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
Abre el Software X-TRAINER Suite v1.0 en el apartado PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software X-TRAINER Suite v1.0. a través del siguiente link.
Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.
A continuación, se muestran las instrucciones para la comunicación entre el módulo Bluetooth y el Smartphone.
PASO 1
Empareja el dispositivo Bluetooth HC-05 a través de las configuraciones de tu Smartphone.
Nota: si no se ha programado el dispositivo HC-05, el nombre y contraseña deberán ser los siguientes:
Nombre: HC-05
Contraseña: 1234
PASO 2
Selecciona el tipo de Bluetooth desde el apartado de “Devices” teniendo dos opciones:
BLUETOOTH CLASSIC: Bluetooth 2.0 (HC-05)
BLUETOOTH LE: Bluetooth 4.0 (HM-10)
En este caso seleccionamos CLASSIC y HC-05.
Nota: Una vez conectado los dispositivos, podrás enviar y recibir datos a través de la aplicación para el control de encendido y apagado del LED, así como el estado del push button.
Selecciona el modelo de tu tarjeta X-TRAINER.
Software X-TRAINER Suite v1.0
Proyecto
