# 10 - Teclado Matricial

> #### MPLAB X IDE - XC8 Compiler
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mplab-x-ide/xc8-compiler/pic18f4550-or-pic18f45k50)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FjD9WSOWiEQ6o5OkOeewt%2FTeclado%20matricial.png?alt=media&amp;token=ec0a408b-1ac4-4c42-a2de-53f4df826ad9" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se implementa el encendido y apagado de un LED, haciendo uso de un teclado matricial 4×4. Para encender el LED se presiona la tecla 1 y para apagarlo se presiona la tecla 0.

## **Descripción**

En esta práctica se realiza el control de encendido y apagado del LED incluido en la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50**. También se utiliza un teclado matricial de 4×4, el cual está conectado en el puerto B con 4 resistencias configuradas como pull-down (B0-B3). Para encender el LED se presiona la tecla 1 y para apagar el LED se presiona la tecla 0.

**Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) |  [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Módulo programador **XCU** o **XCU Lite.** [**Manuales**](https://docs.microside.com/programadores-pics-and-avrs/pic-and-avr) **|** [**Comprar**](https://www.microside.com/shop/category/programadores-pics-avrs-15)

1 x Teclado matricial 4×4.

4 x Resistencias 1 kOhms.

1 x Protoboard de 830 puntos.

1 x Juego de cables Dupont.

1 x Cable micro USB.

**Software:**

Windows 7 o posterior.

MPLAB X IDE. [**Descarga**](https://www.microchip.com/mplab/mplab-x-ide)

Compilador XC8. [**Descarga**](https://www.microchip.com/en-us/development-tools-tools-and-software/mplab-xc-compilers)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

MPLAB Code Configurator. (**Solo para PIC18F45K50**)

## **Procedimiento**

1. En el apartado de “[**Diagrama esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

2. Ejecuta **MPLAB X IDE** y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)".
3. Si cuentas con un **PIC18F45K50** ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.

{% hint style="warning" %}
En caso de utilizar un **PIC18F4550** omite este paso.
{% endhint %}

* [**Project Resources**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FuEZSVoGwHWRqfeqe6vQK%2FProject_Resources.webp?alt=media\&token=f85451f2-4649-43a6-ac00-5c9ccee992c6)
* [**System Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FC6ojge7ryPi2OcAKxsYD%2FComun%20System%20module.webp?alt=media\&token=b82ed185-a2da-44f8-89a7-fb5245769117)
* [**Device Resources**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F7gO2hUCwNSkYpIzQoPu2%2FComun%20Device%20Resource.webp?alt=media\&token=0eef8588-1608-4550-8b5a-f7c3c24bdde3)

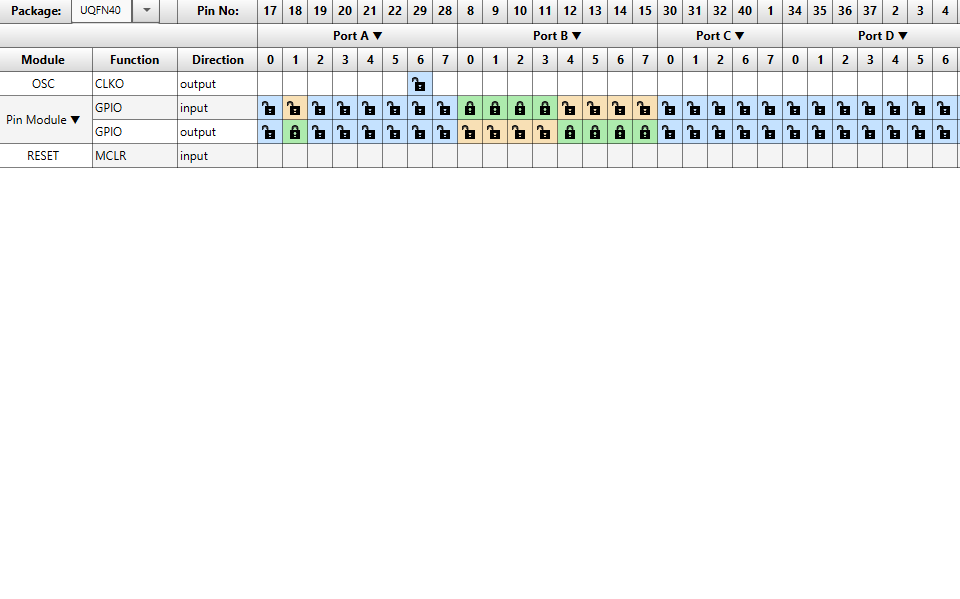

* [**Pin Manager**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FaHExEnTH35GRkj76ABKW%2F10%20PIN%20MANAGER.webp?alt=media\&token=8651d322-dc56-42af-9598-b0a90a4ab6a9)
* [**Pin Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FRBo6BiaIpakbFOQNt8OV%2F10_PIN_MODULE.webp?alt=media\&token=de16d083-597a-4cd6-a99c-49beff91572e)

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **MCC (MPLAB Code Configurator)** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/mplab-code-configurator-mcc-mplab-x-ide).
{% endhint %}

4. Realiza los siguientes pasos para configurar el **bootloader** y poder programar la tarjeta **X-TRAINER**:

* Da clic en ***File*** y ***Project Properties***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FmWA48vgz0NiwtZUS2t0b%2FFILE%20MPLAB%20X%20IDE%20-%20PIC18F45K50%20PIC18F4550%20MICROSIDE.png?alt=media&amp;token=1073ea96-9c9a-40bf-ad99-3c55b3c61d9f" alt=""><figcaption></figcaption></figure>

* Selecciona ***Building***, marca la casilla ***Insert unprotected checksum in user ID memory*** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FEEnYQ91dO2MU0NQ1Kc7M%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20PIC18F45K50%20MICROSIDE.png?alt=media&amp;token=b7360a4e-027d-41ff-a912-72edfc3db42a" alt=""><figcaption></figcaption></figure>

* Selecciona ***XC8 Linker***, despliega el apartado ***Option categories***: y selecciona ***Memory model**.* \
  En la sección de ***ROM ranges*** escribe **2000-7f00** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FLlDc2LiPzzFpFtGgxZZY%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20%20XC8%20LINKER%20PIC18F45K50%20MICROSIDE.png?alt=media&amp;token=6118558c-4826-4142-a064-8d103dfad597" alt=""><figcaption></figcaption></figure>

* Despliega nuevamente el apartado ***Option categories:*** y selecciona ***Additional options***. En la sección de ***Codeoffset*** escribe **2000**, da clic en ***Apply*** y por último da clic en ***OK***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FBBaB5FSH2wKhN03CPOZy%2FPROJECT%20PROPERTIES%20MPLAB%20X%20IDE%20-%20%20XC8%20LINKER%20ADDITIONAL%20OPTIONS%20PIC18F45K50%20MICROSIDE.png?alt=media&amp;token=0b87aaa0-9361-42f1-8bf0-ed43cfc52447" alt=""><figcaption></figcaption></figure>

5. Una vez realizadas las configuraciones del bootloader compila el proyecto.

{% hint style="success" %}
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
{% endhint %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FaeLeCBrggmC8icPqUlU8%2FMPLAB%20X%20IDE%20COMPILACION%20MICROSIDE.png?alt=media&amp;token=c473944c-57f1-436f-96c7-b5a9533ef719" alt=""><figcaption></figcaption></figure>

6. Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

7. Abre el **Software MICROSIDE v1.0** en el apartado **X-TRAINER PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.&#x20;

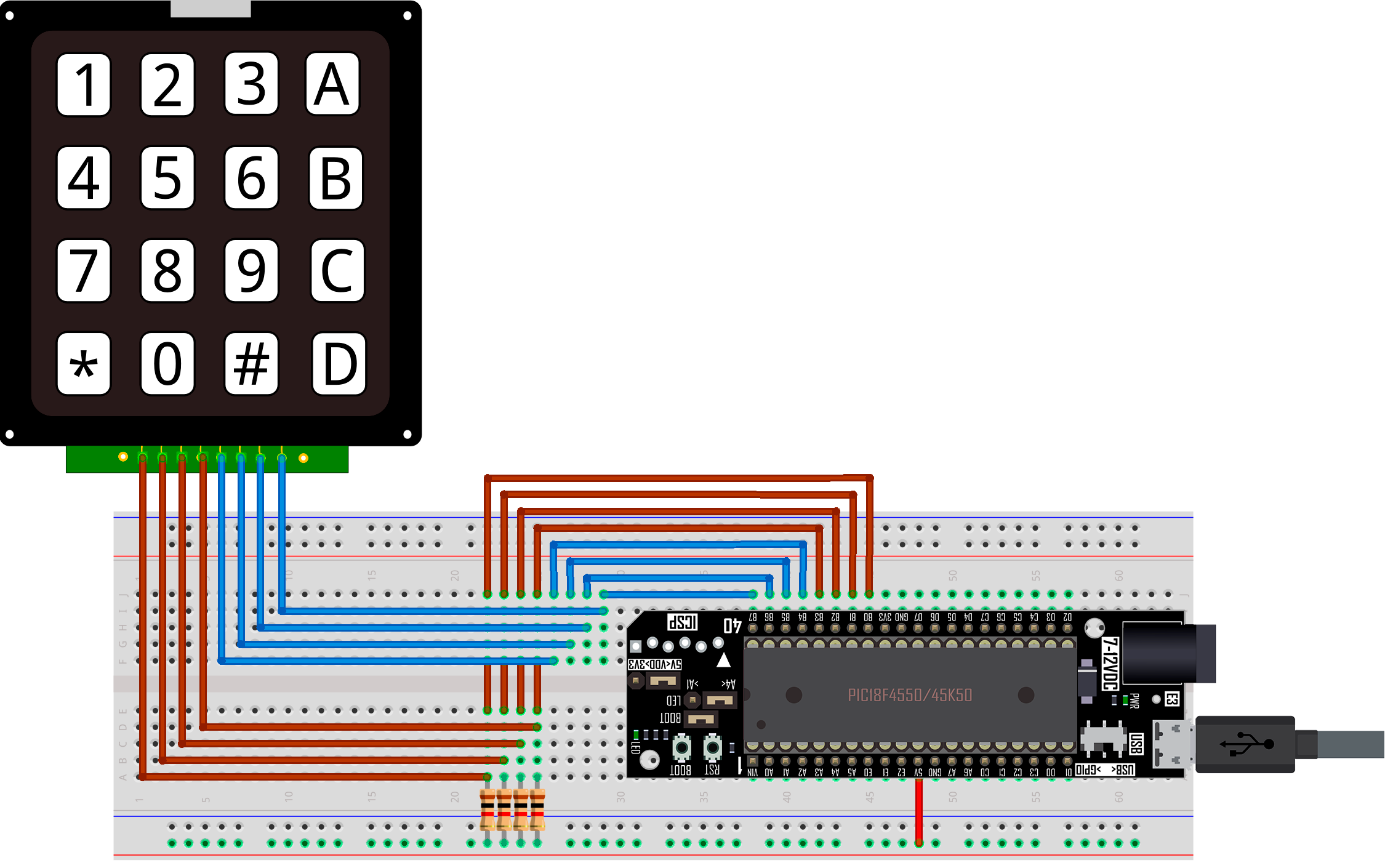

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}

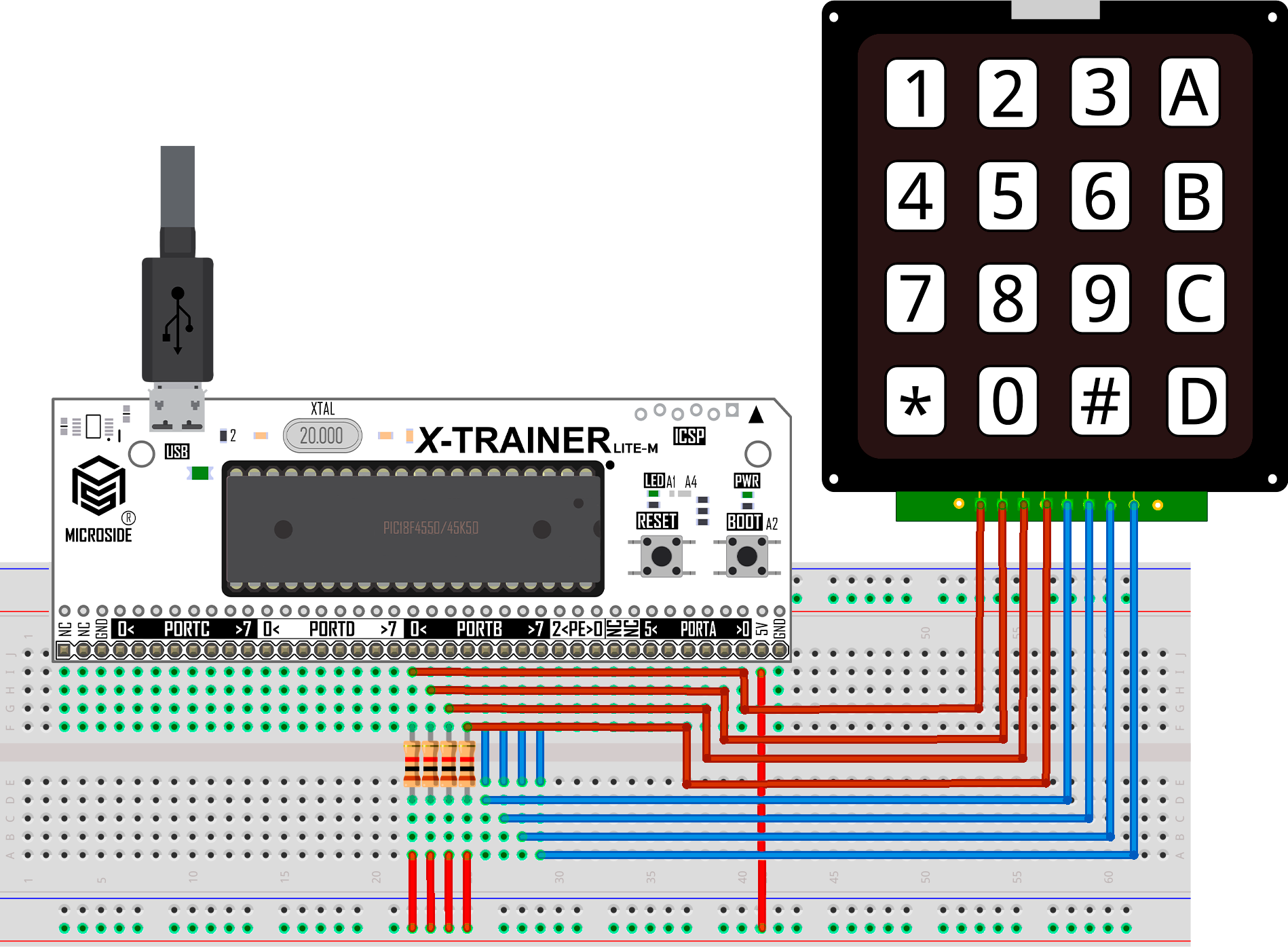

{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/10-Keyboard-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_Lite-M-r2_Practica-10_Microside_02.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FqqOS67uWe9ksi3TQfZRL%2FTeclado%20Matricial%20PIC18F44550%20o%20PIC18F45K50%20X-TRAINER%20LITE%20M%20MICROSIDE.webp?alt=media&amp;token=0f8569e3-6d88-4824-a500-6f9b9c8dbe47" alt=""><figcaption></figcaption></figure>
{% endtab %}

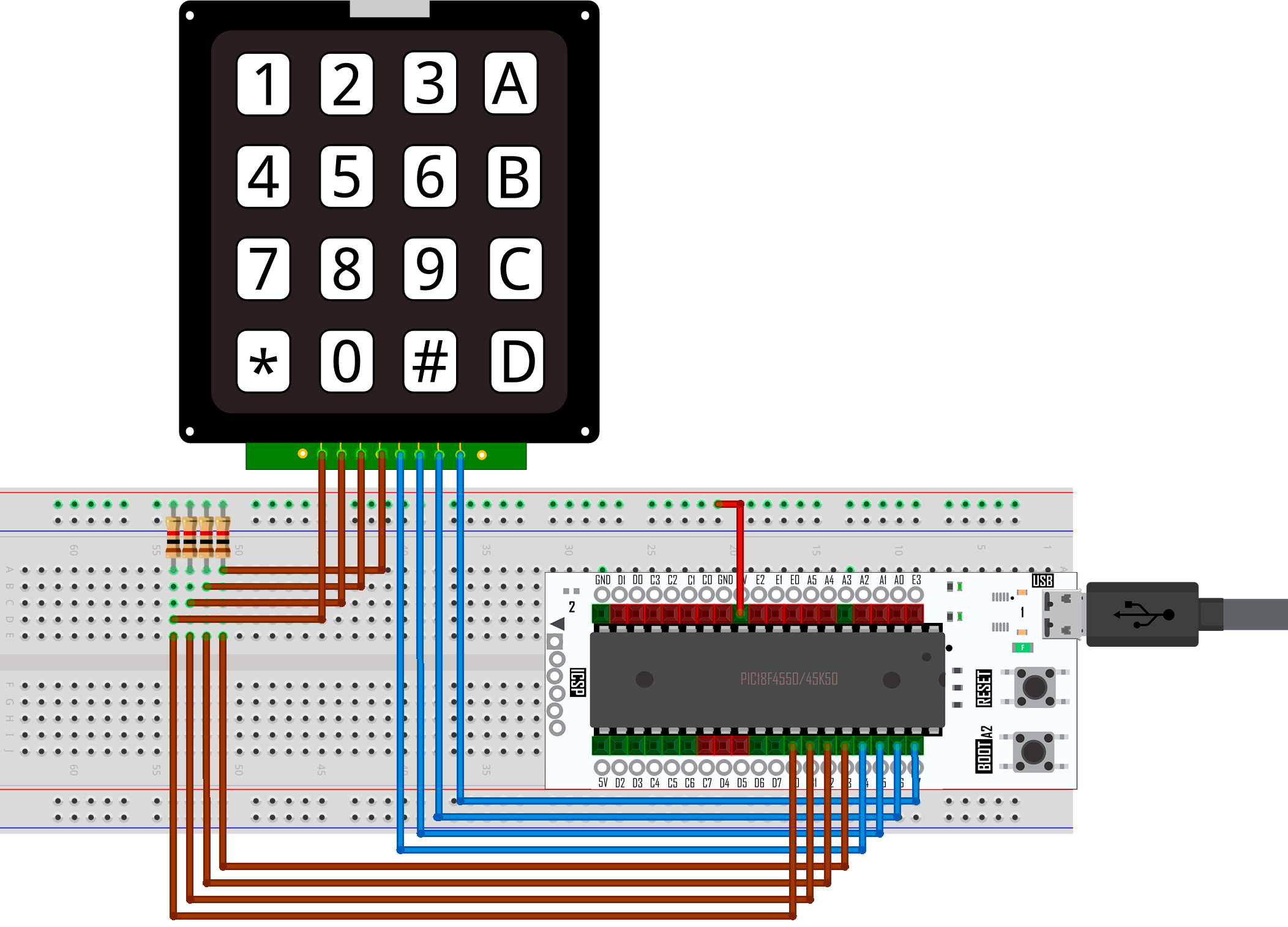

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/10-Keyboard-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_LITE-F_Practica-10_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/10-Keyboard-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_DIP_Practica-10_Microside_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fl6hMpHXQOMNeMHsIk9af%2Fhands-on-pic18f-keyboard-x-trainer-dip-r3-ccs.png?alt=media&amp;token=e44be267-d5ac-427e-9bf7-6c5c739f7f99" alt=""><figcaption></figcaption></figure>

{% endtab %}

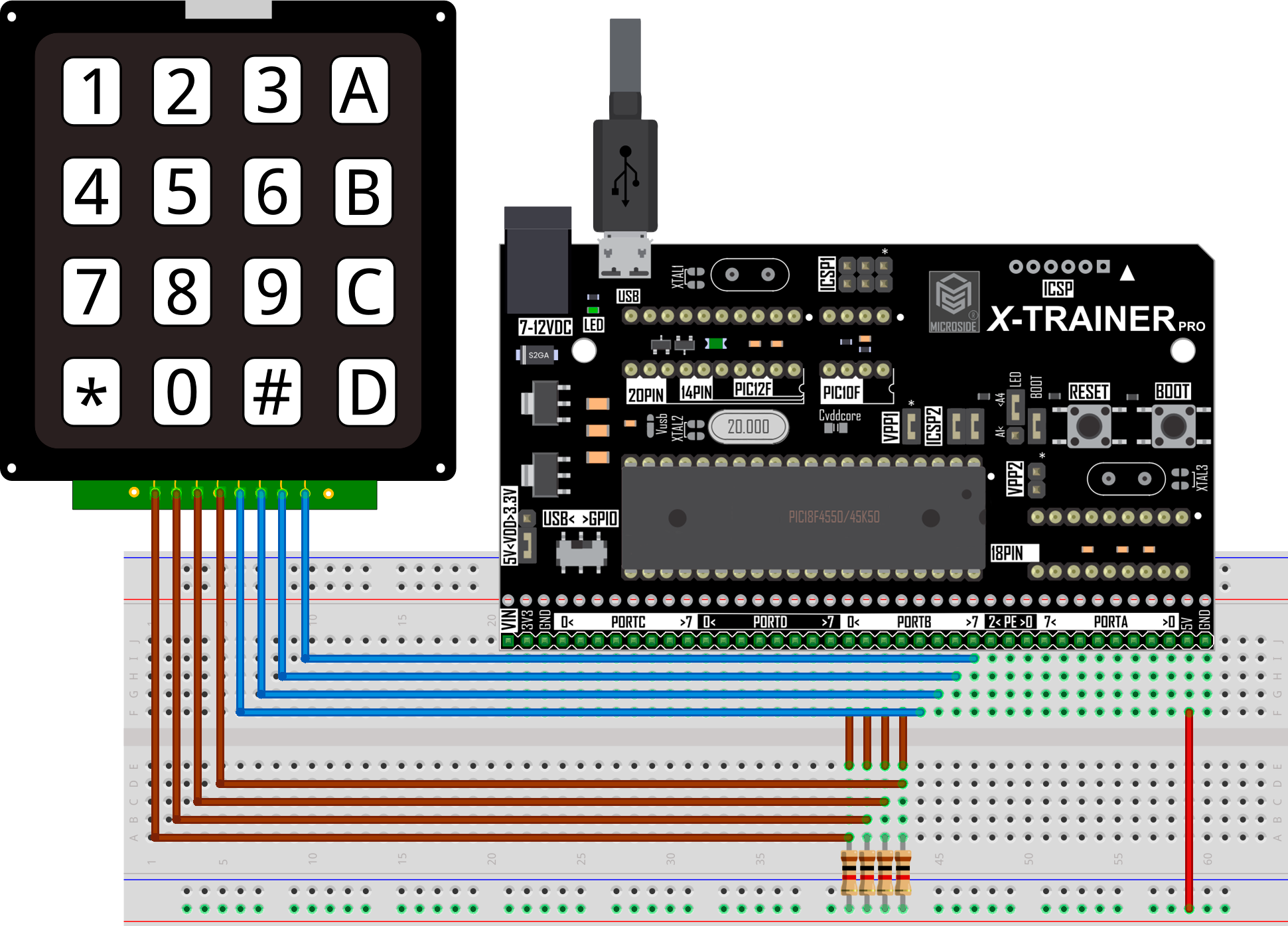

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/10-Keyboard-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexión/X-TRAINER_PRO-r2_Practica-10_Microside_01-1.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FWtEHnCEJ9OrHi6VrAlMx%2F10%20Teclado%20Matrical%20X%20Trainer%20Pro%2018_PIC%20C.png?alt=media&amp;token=45dd6ebb-68c9-457a-98ce-cb6f86416ccd" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4 " %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FApAUEaG3TNm1yiA638nc%2FTeclado%20Matricial%20PIC18F4550%20%20o%20PIC18F45K50%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&amp;token=41056359-bbec-45cc-871c-923f1b360072" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/16a11bc79903a6911a1d3c1f08461f6f>" %}
{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/fe14cdcd70719b986d411d26316bf013>" %}
{% endtab %}
{% endtabs %}
