# 1 - Blink LED

> #### MPLAB X IDE - XC8 Compiler
>
> [**PIC18F4550 / PIC18F45K50**](https://docs.microside.com/practicas/mplab-x-ide/xc8-compiler/pic18f4550-or-pic18f45k50)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FOXWeq1l28UwTY98nCOUz%2FLED.png?alt=media&#x26;token=71000ab2-30e8-457c-885b-c0245dea15bd" alt=""><figcaption></figcaption></figure>

## **Introducción**

La siguiente práctica es una de las más básicas en programación de microcontroladores, consiste en controlar el encendido y apagado de un LED cada determinado tiempo.

## **Descripción**

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta **X-TRAINER** con el **PIC18F4550/PIC18F45K50**. El pin A4 es configurado como salida y señal digital, de esta forma enciende y apaga el LED cada determinado tiempo.

#### **Materiales:**

1 x Tarjeta **X-TRAINER**. [**Manuales**](https://docs.microside.com/tarjetas-de-desarrollo/x-trainer) | [**Comprar**](https://www.microside.com/shop/category/entrenadores-pic-1)

1 x Cable micro USB.

#### **Software:**

Windows 8.1 o posterior.

MPLAB X IDE. [**Descarga**](https://www.microchip.com/mplab/mplab-x-ide)

Compilador XC8. [**Descarga**](https://www.microchip.com/en-us/development-tools-tools-and-software/mplab-xc-compilers)

X-TRAINER Suite v1.0 [**Descarga**](https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip)

MPLAB Code Configurator. (**Solo para PIC18F45K50**)

## **Procedimiento**

1. En el apartado de “[**Diagrama esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.

{% hint style="info" %}
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta **X-TRAINER** posea el **PIC18F4550** o el **PIC18F45K50**.
{% endhint %}

2. Ejecuta **MPLAB X IDE** y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)".
3. Si cuentas con un **PIC18F45K50** ejecuta MCC (MPLAB Code Configurator) y configura los diferentes apartados como lo muestran las siguientes imágenes.

{% hint style="warning" %}
En caso de utilizar un **PIC18F4550** omite este paso.&#x20;
{% endhint %}

* [**Project Resources**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FuEZSVoGwHWRqfeqe6vQK%2FProject_Resources.webp?alt=media\&token=f85451f2-4649-43a6-ac00-5c9ccee992c6)
* [**System Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FC6ojge7ryPi2OcAKxsYD%2FComun%20System%20module.webp?alt=media\&token=b82ed185-a2da-44f8-89a7-fb5245769117)
* [**Device Resources**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F7gO2hUCwNSkYpIzQoPu2%2FComun%20Device%20Resource.webp?alt=media\&token=0eef8588-1608-4550-8b5a-f7c3c24bdde3)

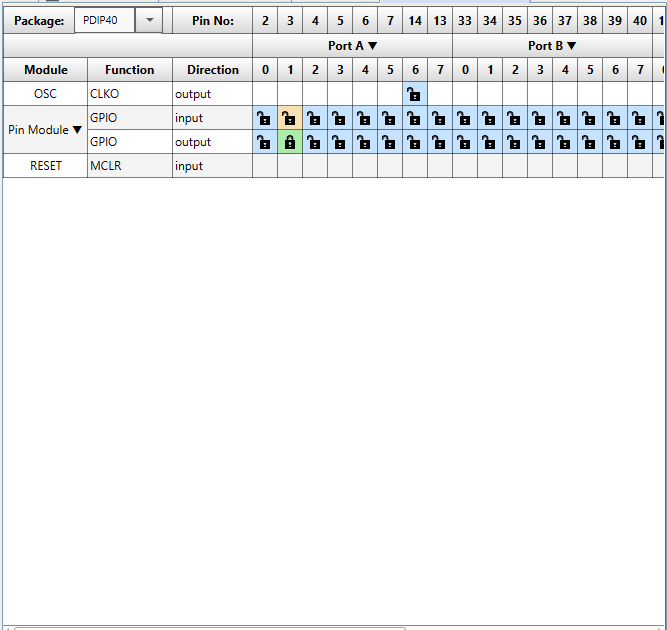

* [**Pin Manager**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FYxiQ0PZEL7yYu3Wl5PcS%2FPin%20Manager.webp?alt=media\&token=e4d736de-04fc-4326-8a08-cd3d13d21404)

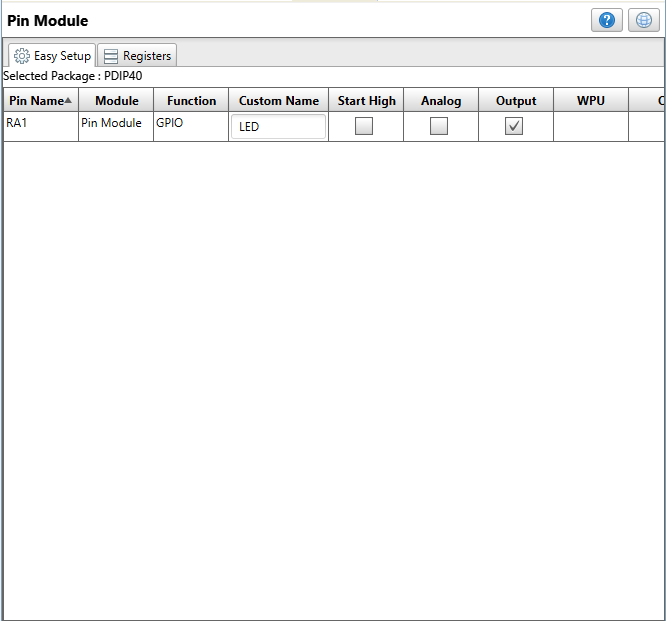

* [**Pin Module**](https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2F6LSMh8a9b7oNvpOBCQIh%2FPin%20Module.webp?alt=media\&token=4117e158-e6d2-485d-ae82-fb276e8953b5)

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **MCC (MPLAB Code Configurator)** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/mplab-code-configurator-mcc-mplab-x-ide).
{% endhint %}

4. Realiza los siguientes pasos para configurar el **bootloader** y poder programar la tarjeta **X-TRAINER**:

* Da clic en ***File*** y ***Project Properties***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FmWA48vgz0NiwtZUS2t0b%2FFILE%20MPLAB%20X%20IDE%20-%20PIC18F45K50%20PIC18F4550%20MICROSIDE.png?alt=media&#x26;token=1073ea96-9c9a-40bf-ad99-3c55b3c61d9f" alt="" width="245"><figcaption></figcaption></figure>

* Selecciona ***Building***, marca la casilla ***Insert unprotected checksum in user ID memory*** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FyrbOKxrIOVdxy2iEdn60%2Fimage.png?alt=media&#x26;token=c8e5d6cc-40a9-450f-aad1-9332e3e0c822" alt=""><figcaption></figcaption></figure>

* Selecciona ***XC8 Linker***, despliega el apartado ***Option categories***: y selecciona ***Memory model**.* \
  En la sección de ***ROM ranges*** escribe **2000-7f00** y da clic en ***Apply***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FeFT9LG1evjpND3m2U9mb%2Fimage.png?alt=media&#x26;token=847ab880-faaa-417a-b29d-996a0b7c6703" alt=""><figcaption></figcaption></figure>

* Despliega nuevamente el apartado ***Option categories:*** y selecciona ***Additional options***. En la sección de ***Codeoffset*** escribe **2000**, da clic en ***Apply*** y por último da clic en ***OK***.

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FlyKORTPf2jr1vOwK0H6G%2Fimage.png?alt=media&#x26;token=3c21a96a-f0ba-4aad-b605-ce096310d6b3" alt=""><figcaption></figcaption></figure>

5. Una vez realizadas las configuraciones del bootloader compila el proyecto.

{% hint style="success" %}
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
{% endhint %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FaeLeCBrggmC8icPqUlU8%2FMPLAB%20X%20IDE%20COMPILACION%20MICROSIDE.png?alt=media&#x26;token=c473944c-57f1-436f-96c7-b5a9533ef719" alt=""><figcaption></figcaption></figure>

6. Abre el **Software X-TRAINER Suite v1.0** en el apartado **PIC18F4550/45K50**, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del **Software X-TRAINER Suite v1.0**. a través del siguiente[ **link**](https://docs.microside.com/tarjetas-de-desarrollo/software-x-trainer-suite).
{% endhint %}

7. Al terminar de programar, la tarjeta **X-TRAINER** se reiniciará automáticamente y se ejecutará el programa de esta práctica.

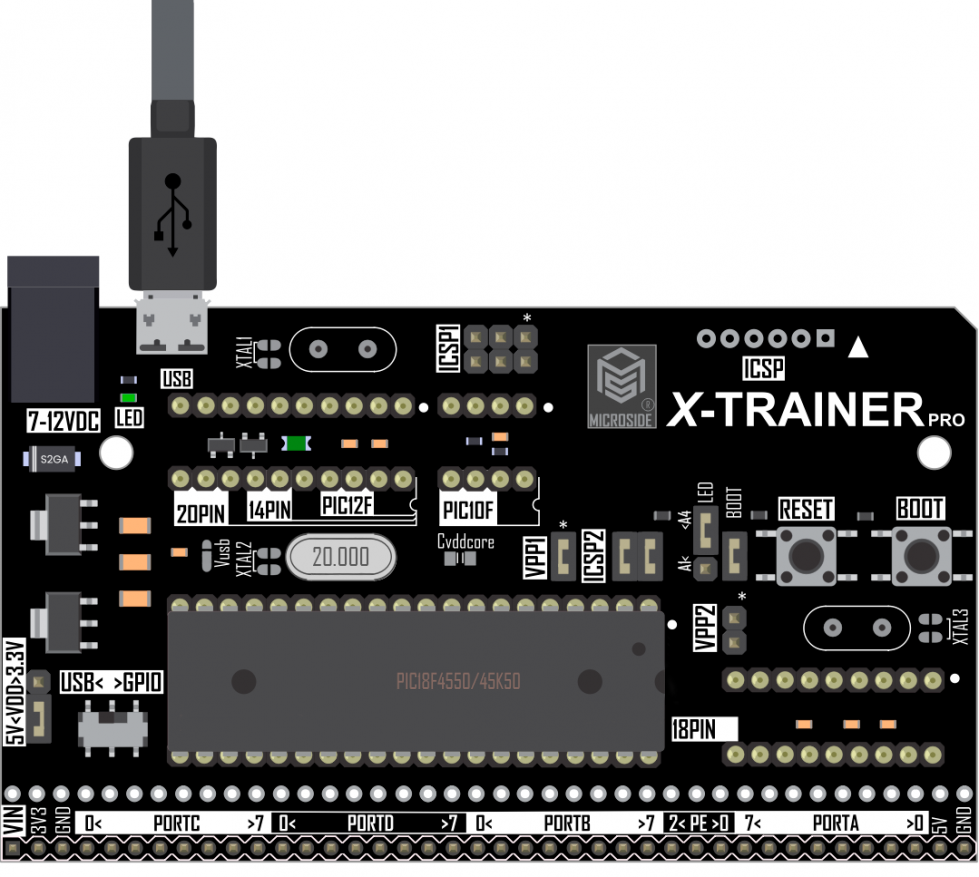

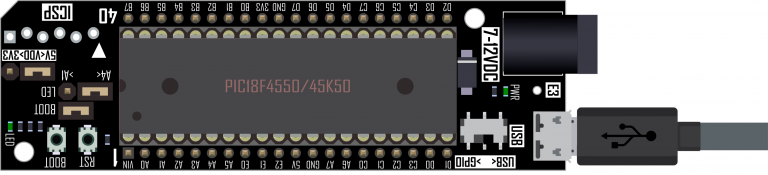

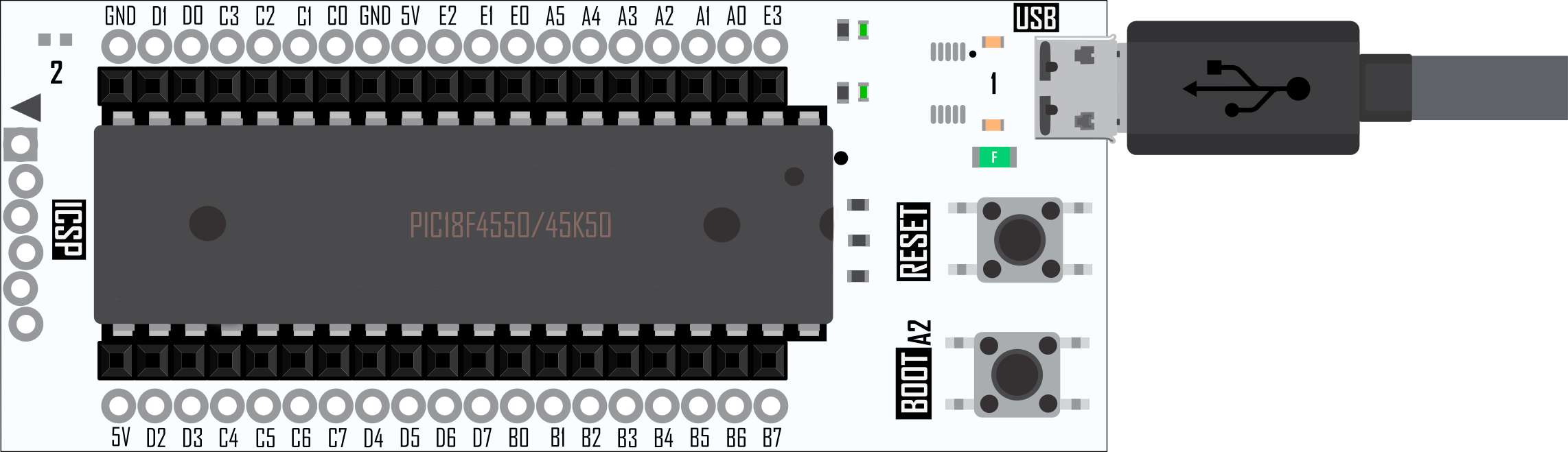

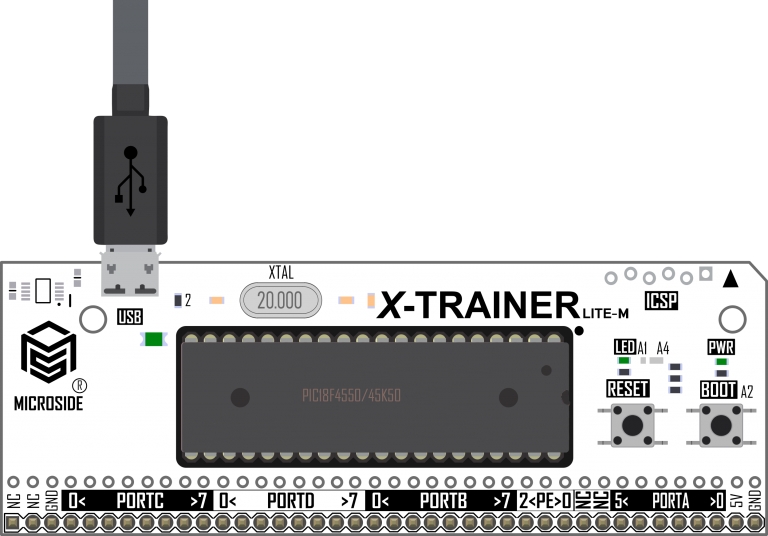

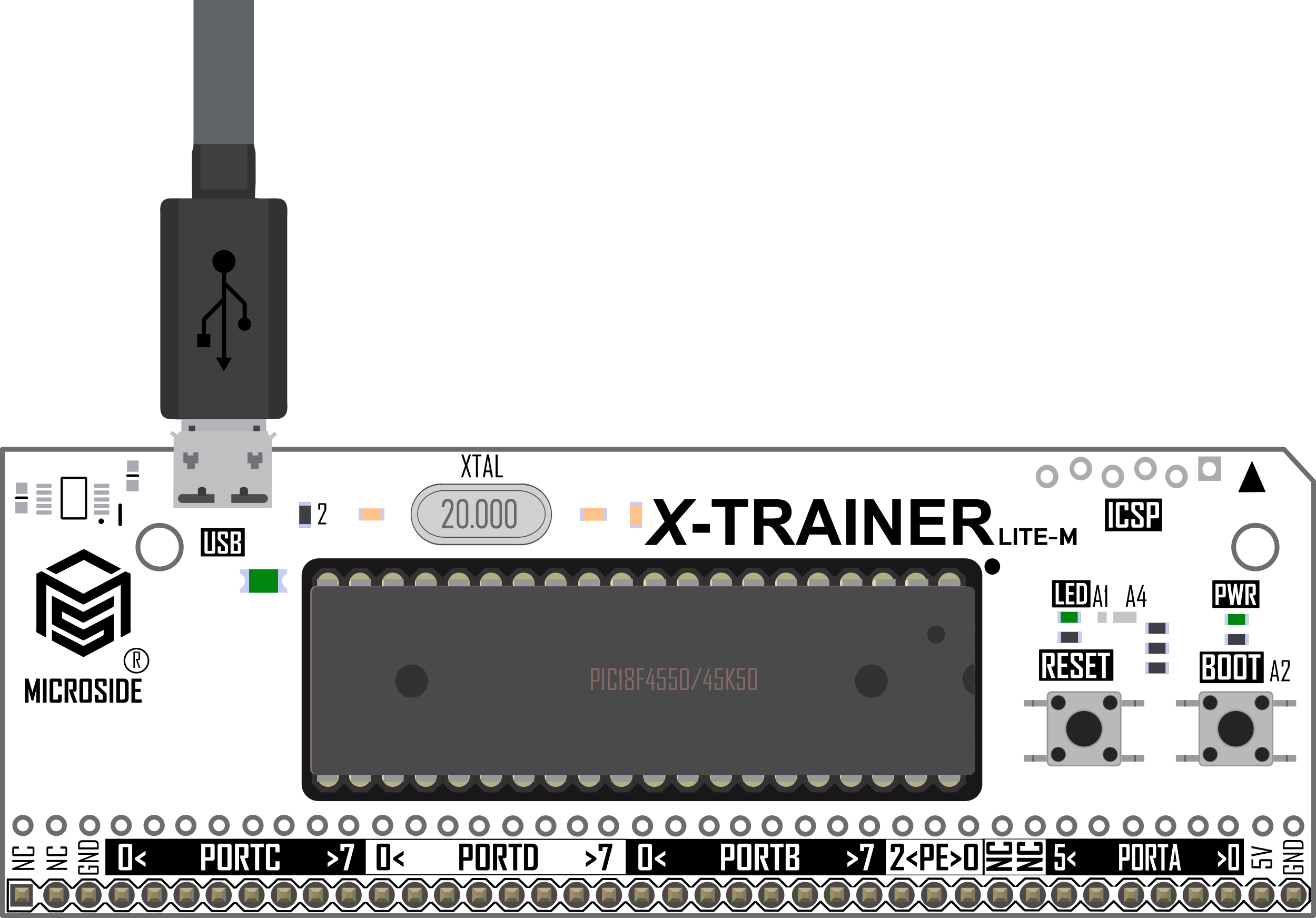

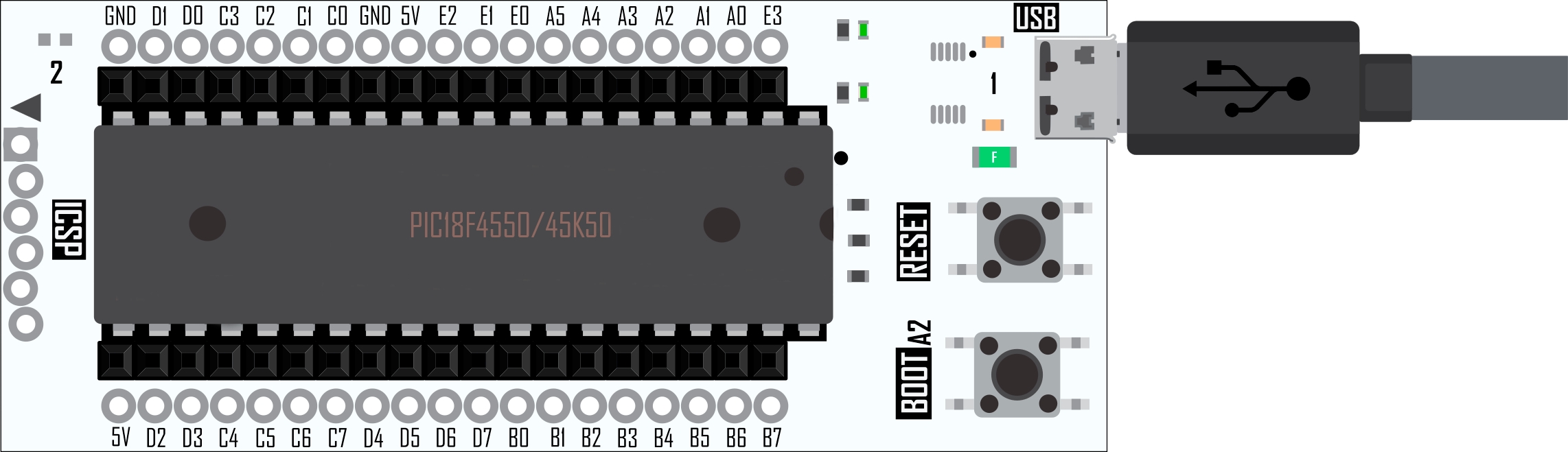

## **Diagrama esquemático**

Selecciona el modelo de tu tarjeta **X-TRAINER.**

{% tabs %}
{% tab title="LITE M R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-mikroC-PRO-for-PIC-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_PIC18F45K50_PIC18F4550_MICROSIDE_01.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE M R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FwpZyzK3QlrwARRkCw0KJ%2FBlink%20LED%20PIC18F44550%20o%20PIC18F45K50%20X-TRAINER%20LITE%20M%20MICROSIDE.webp?alt=media&#x26;token=0c98376b-f5d8-4023-a8ec-30e32ad4ba15" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="LITE F" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_LITE-F_Practica-1_Microside_01-768x222.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/X-TRAINER_DIP_Practica-1_Microside_01-768x175.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="DIP R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FIuIBmdkJfKWl1p6FRCLE%2Fhands-on-pic18f-p1-x-trainer-dip-r3.png?alt=media&#x26;token=5381f8ec-9735-473d-8629-d84960f6b024" alt=""><figcaption></figcaption></figure>

{% endtab %}

{% tab title="PRO R2" %}

<figure><img src="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/main/Diagrama%20de%20conexi%C3%B3n/Practica-1-%E2%80%93-Blink-LED_bb.png" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R3" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FbhBDu9sNdjC6t3HrR35j%2F1%20Blink%20LED%20X%20Trainer%20Pro%2018.png?alt=media&#x26;token=c3949ded-535b-45b8-bbe2-ac2633306b9b" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="PRO R4" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FQb3wvJx5U34OYPltE9as%2FBlink%20LED%20PIC18F4550%20%20o%20PIC18F45K50%20X-TRAINER%20PRO%20R4%20MICROSIDE.webp?alt=media&#x26;token=2358c1c4-4106-4cc4-9775-773a70702ceb" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## **Código**

{% tabs %}
{% tab title="PIC18F4550" %}
{% embed url="<https://gist.github.com/microside-mx/8b683529c98ebc9b2040d92ee4c0994e>" %}
{% endtab %}

{% tab title="PIC18F45K50" %}
{% embed url="<https://gist.github.com/microside-mx/b712b2aeb6757212672819a14b89dce4>" %}
{% endtab %}
{% endtabs %}

## Descargas

<table data-card-size="large" data-view="cards"><thead><tr><th align="center"></th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td align="center"><mark style="color:green;"><strong>Software X-TRAINER Suite v1.0</strong></mark></td><td><a href="https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip">https://raw.githubusercontent.com/MICROSIDE-TECHNOLOGY/microside_download_archive/main/Tools/X-TRAINER%20Suite/X-TRAINER%20Suite%20Setup.zip</a></td></tr><tr><td align="center"><mark style="color:green;"><strong>Proyecto</strong></mark></td><td><a href="https://github.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/archive/refs/heads/main.zip">https://github.com/MICROSIDE-TECHNOLOGY/1-Blink-LED-MPLAB-X-IDE-XC8-COMPILER-PIC18F4550-45K50/archive/refs/heads/main.zip</a></td></tr></tbody></table>
