2 - Push Button

MPLAB X IDE - PIC Assembler

Introducción

En esta práctica se configura una salida y entrada digital en el microcontrolador para controlar el encendido y apagado de un LED a través de un push button, el LED se ilumina si el push button es presionado, de lo contrario se encuentra apagado.

Descripción

En esta práctica se utiliza el LED que se encuentra conectado al pin A4 de la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El pin A4 es configurado como salida y señal digital, y el pin A2 de dicha tarjeta, es configurado como una entrada y señal digital para saber el estado del botón BOOT; por lo que el estado del LED cambiará a encendido cuando se presione el botón.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
MPLAB X IDE v5.35. Descarga
MICROSIDE v1.0 Descarga
Nota: Asegúrate de instalar la versión de MPLAB X IDE antes mencionada, de lo contrario es posible que surjan errores.

Procedimiento

1. En el apartado de “Diagrama Esquemático” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550 o el PIC18F45K50.
2. Ejecuta MPLAB X IDE y crea un nuevo proyecto con el código fuente que se encuentra en el apartado "Código".
3. Compila el proyecto
Para compilar el proyecto dirígete a la barra de herramientas superior y da clic en el icono señalado.
4. Abre el Software MICROSIDE v1.0 en el apartado X-TRAINER PIC18F4550/45K50, selecciona el archivo .hex generado al compilar el proyecto y programa la tarjeta.
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual del Software MICROSIDE v1.0 a través del siguiente link.
5. Al terminar de programar, la tarjeta X-TRAINER se reiniciará automáticamente y se ejecutará el programa de esta práctica.

Diagrama esquemático

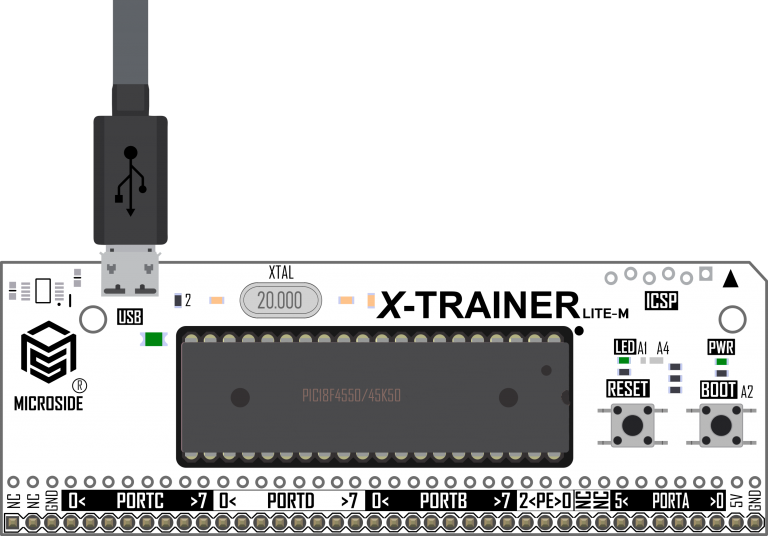

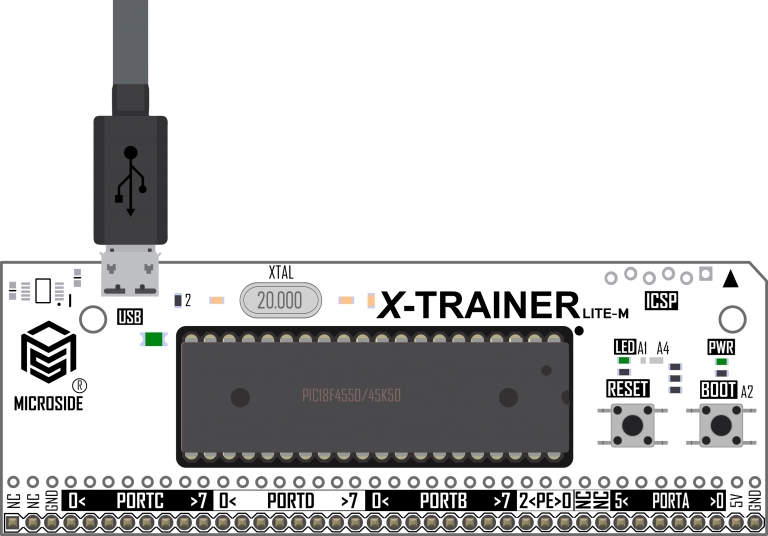

X-TRAINER LITE M

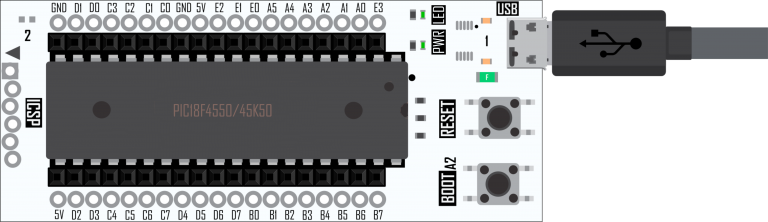

X-TRAINER LITE F

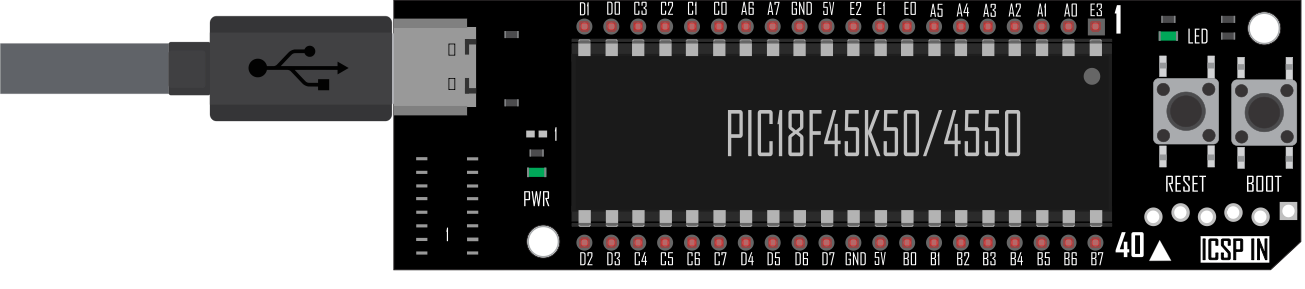

X-TRAINER DIP

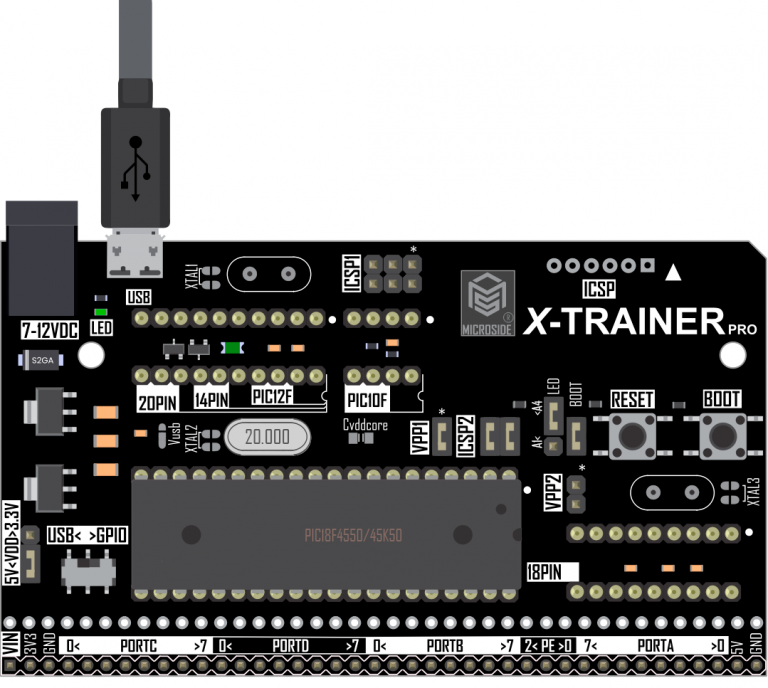

X-TRAINER PRO R2

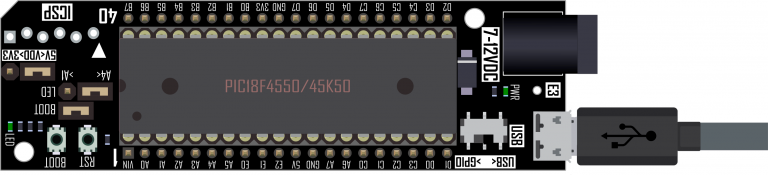

X-TRAINER PRO R3

Código

PIC18F4550
PIC18F45K50

Descargas

Última actualización 1mo ago
