Introducción

En esta práctica se regula la intensidad luminosa de un LED, para ello se configura un PWM (modulación por ancho de pulso).

Descripción

En esta práctica se implementa un control PWM para regular la intensidad luminosa de un LED, el cual está conectado al pin C2 del la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar
1 x Resistencia 220 ohms.
1 x LED.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
MPLAB X IDE v5.35. Descarga
MICROSIDE v1.0. Descarga
Nota: Asegúrate de instalar la versión de MPLAB X IDE antes mencionada, de lo contrario es posible que surjan errores.

Procedimiento

1. En el apartado de “Diagrama Esquemático” que se encuentra a continuación, selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctalo a la computadora. Nota: Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550/PIC18F45K50.
2. Al final de esta práctica, en el apartado de “Descargas”, puedes encontrar los archivos del código fuente.
3. Ejecuta MPLAB X IDE, abre el proyecto descargado o pega el código en un nuevo proyecto.
4. Compila el proyecto

Compilación

Para hacer la compilación del proyecto, en la barra superior se encuentran las siguientes opciones:
La herramienta señalada sirve para compilar el programa.
5. Abre el Software MICROSIDE v1.0 y programa el código que descargaste y compilaste en la tarjeta X-TRAINER. En el siguiente link encontrarás el manual de usuario para el Software MICROSIDE v1.0.
6. Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

Diagrama esquemático

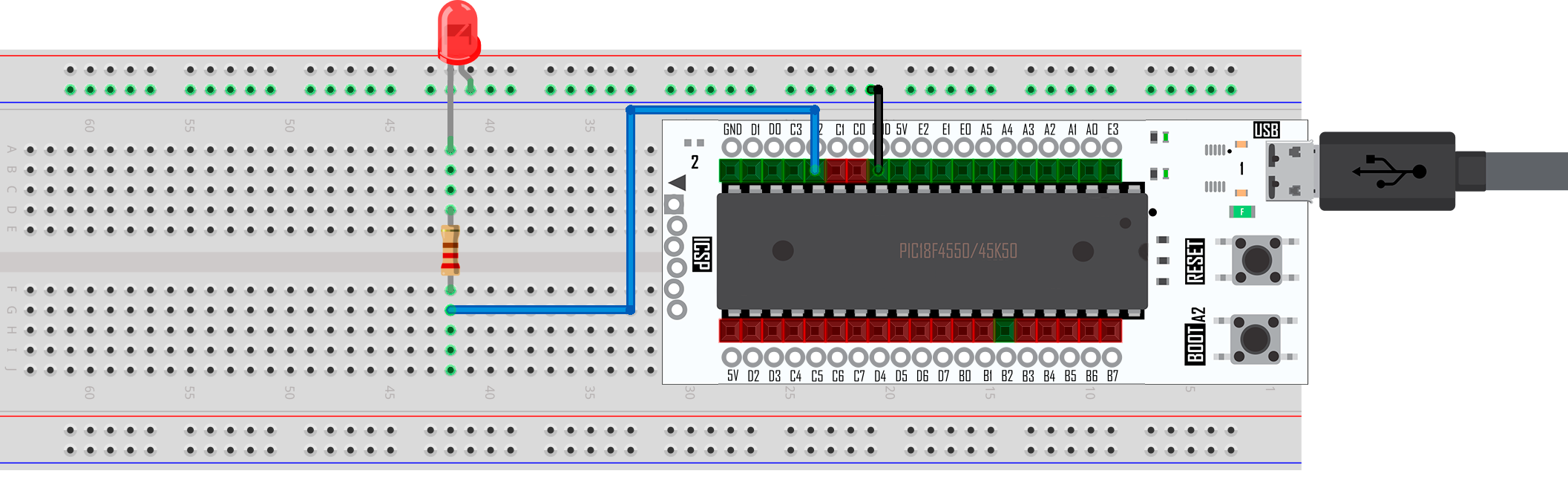

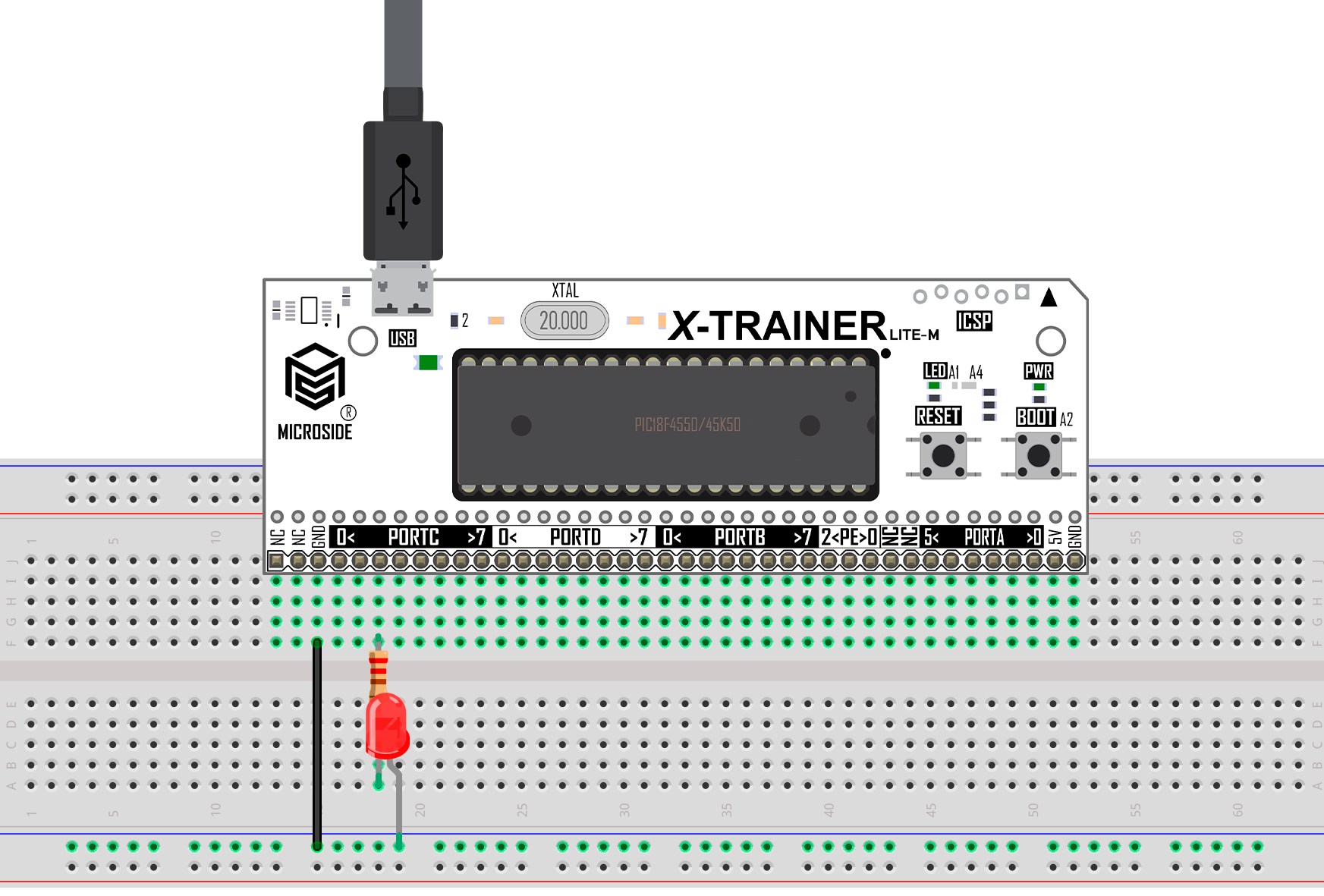

X-TRAINER LITE M

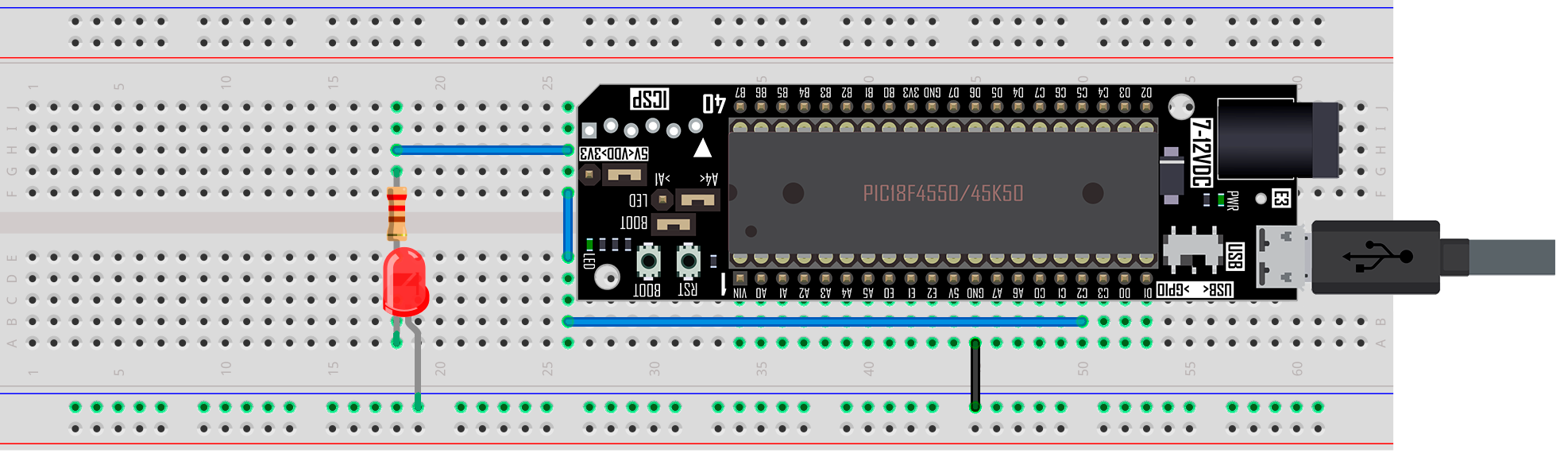

X-TRAINER LITE F
X-TRAINER DIP

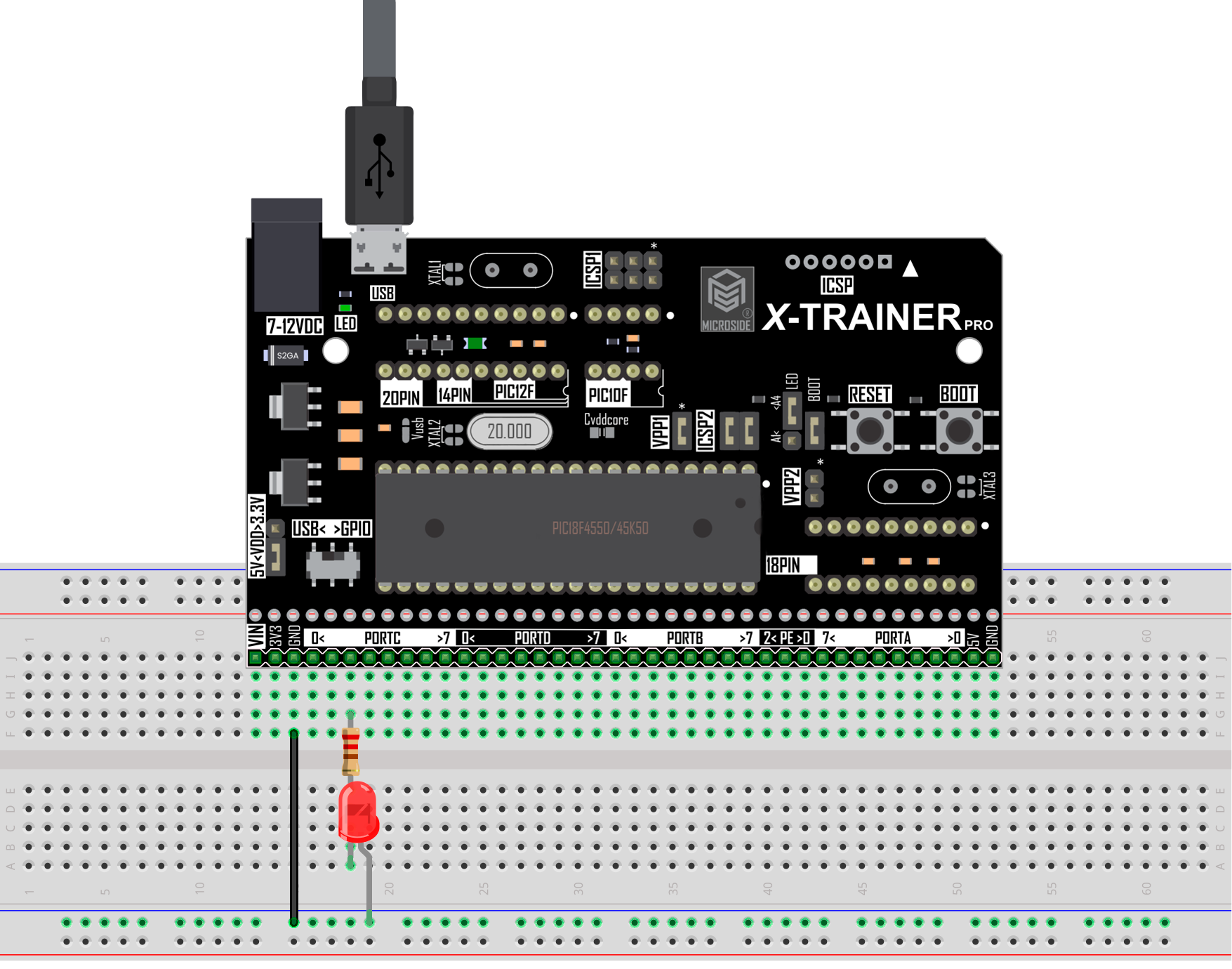

X-TRAINER PRO

Código

PIC18F4550
PIC18F45K50

Descargas

A continuación podrás descargar los archivos necesarios para el desarrollo de esta práctica.
6 - PWM - MPLAB X IDE MPASM (PIC18F4550-45K50).zip
1MB
Binary
Última actualización 4d ago
