4 - Contador Binario

​
MPLAB X IDE - PIC Assembler
PIC18F4550 / PIC18F45K50

Introducción

En esta práctica se configura entradas y salidas digitales del microcontrolador para implementar un contador binario que incrementa cada vez que se presiona un push button, el conteo se despliega a través de LEDs.

Descripción

En esta práctica se implementa un contador binario usando la tarjeta X-TRAINER con el PIC18F4550/PIC18F45K50. El contador se incrementa cada vez que se presiona un botón conectado al pin A2, configurado como entrada digital. Para visualizar el valor del contador se utilizan 8 LEDs.
Materiales:
1 x Tarjeta X-TRAINER. Manuales | Comprar​
8 x Resistencias 220 ohms.
8 x LEDs.
1 x Protoboard de 830 puntos.
1 x Juego de cables Dupont.
1 x Cable micro USB.
Software:
Windows 8.1 o posterior.
MPLAB X IDE v5.35. Descarga​
MICROSIDE v1.0. Descarga​
Nota: Asegúrate de instalar la versión de MPLAB X IDE antes mencionada, de lo contrario es posible que surjan errores.

Procedimiento

1. En el apartado de “Diagrama Esquemático” que se encuentra a continuación, selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctalo a la computadora. Nota: Las conexiones mostradas en los diagramas esquemáticos son las mismas ya sea que la tarjeta X-TRAINER posea el PIC18F4550/PIC18F45K50.
2. Al final de esta práctica, en el apartado de “Descargas”, puedes encontrar los archivos del código fuente.
3. Ejecuta MPLAB X IDE, abre el proyecto descargado o pega el código en un nuevo proyecto.
4. Compila el proyecto

Compilación

Para hacer la compilación del proyecto, en la barra superior se encuentran las siguientes opciones:
La herramienta señalada sirve para compilar el programa.
5. Abre el Software MICROSIDE v1.0 y programa el código que descargaste y compilaste en la tarjeta X-TRAINER. En el siguiente link encontrarás el manual de usuario para el Software MICROSIDE v1.0 Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

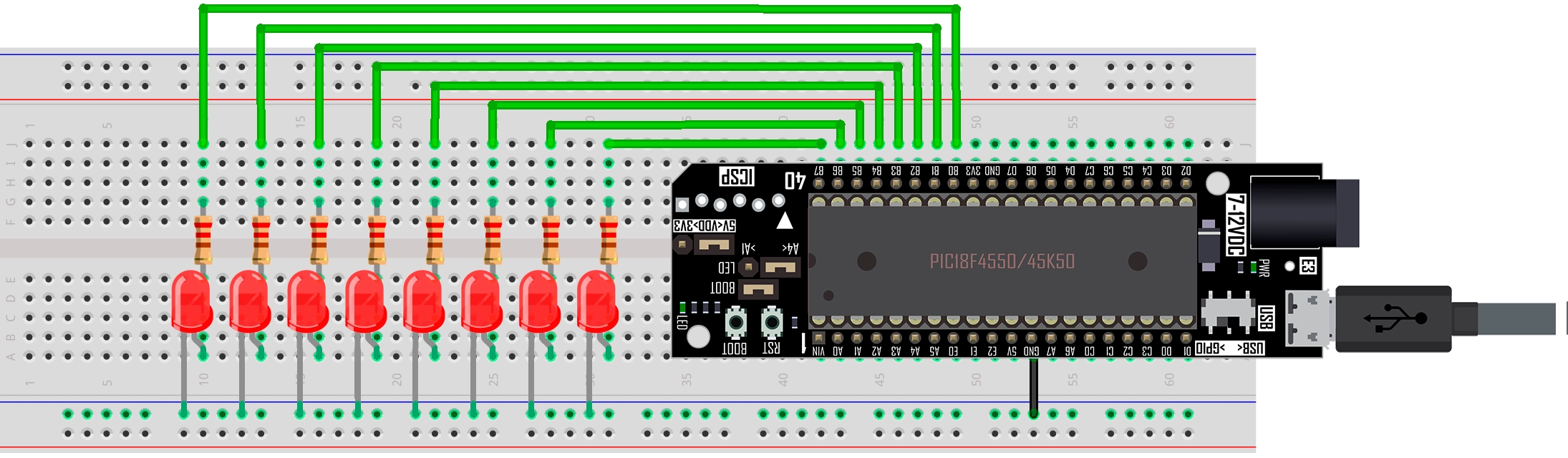

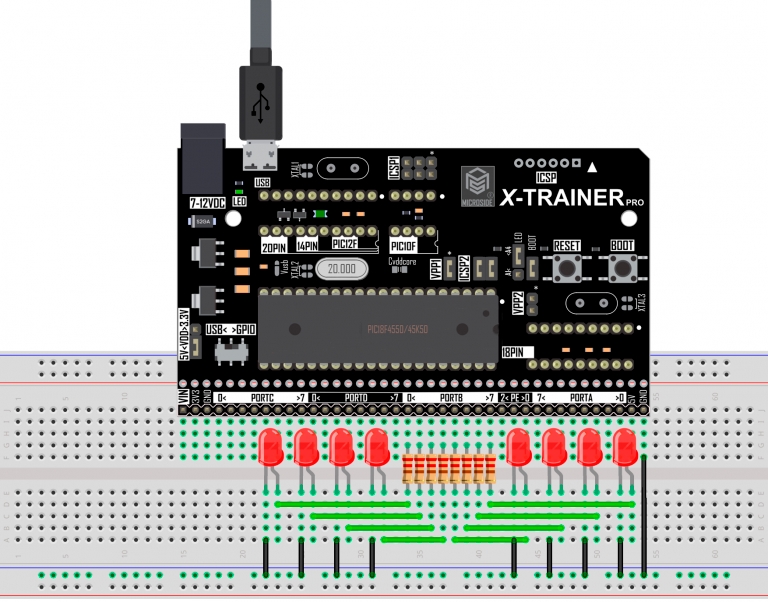

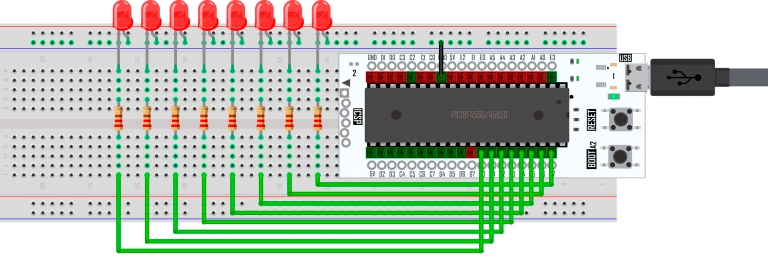

Diagrama esquemático

X-TRAINER LITE M
X-TRAINER LITE F
X-TRAINER DIP
X-TRAINER PRO

Código

PIC18F4550
PIC18F45K50

Descargas

A continuación podrás descargar los archivos necesarios para el desarrollo de esta práctica.
4 - Contador binario - MPLAB X IDE MPASM (PIC18F4550-45K50).zip
1MB
