# 9 - LED RGB

> **Arduino IDE**
>
> [**UNO / MEGA / NANO**](https://docs.microside.com/practicas/arduino-ide)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FotcZF0Ky9tosl2xx19U0%2FLED-RGB.png?alt=media&#x26;token=f964f74e-fcb7-4217-9641-4cabe1d46103" alt=""><figcaption></figcaption></figure>

## **Introducción**

En esta práctica se regula la intensidad luminosa de cada color (Rojo-Verde-Azul) de un LED RGB de cátodo común, variando el ciclo de trabajo mediante un PWM (modulador de ancho de pulso).

## **Descripción**

En esta práctica se realiza un control PWM para regular la intensidad luminosa de cada color de un LED RGB de cátodo común, por medio de un puerto PWM, usando las tarjetas **UNO,** **MEGA** o **NANO.**

#### **Materiales:**

1 x Tarjeta **UNO**, **MEGA** o **NANO.**

1 x Juego de cables Dupont.

1 x Protoboard de 830 puntos.

1 x Resistencia de 330 Ohms.

1 x LED RGB.

1 x Cable micro USB.

#### **Software:**

Windows 8.1 o posterior.

Arduino® IDE. [**Descarga**](https://www.arduino.cc/en/Main/Software)

## &#x20;**Procedimiento**

1. En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
2. Ejecuta el software **Arduino® IDE**, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)" y compila el programa.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **Arduino® IDE** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/arduino-r-ide).
{% endhint %}

3. Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

## Diagrama esquemático

{% tabs %}
{% tab title="UNO" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FWDA4ynzN0Ah6kbgknGsg%2FArduino%20UNO%20LED%20RGB.png?alt=media&#x26;token=ea0b0d4e-4c04-44a7-8222-01597cae18ef" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="MEGA" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FsGsAIYRWz1ver3nGkPU7%2FArduino%20MEGA%20LED%20RGB.png?alt=media&#x26;token=a4c25e83-a3b5-447e-b4cc-21c9d2b3354c" alt=""><figcaption></figcaption></figure>
{% endtab %}

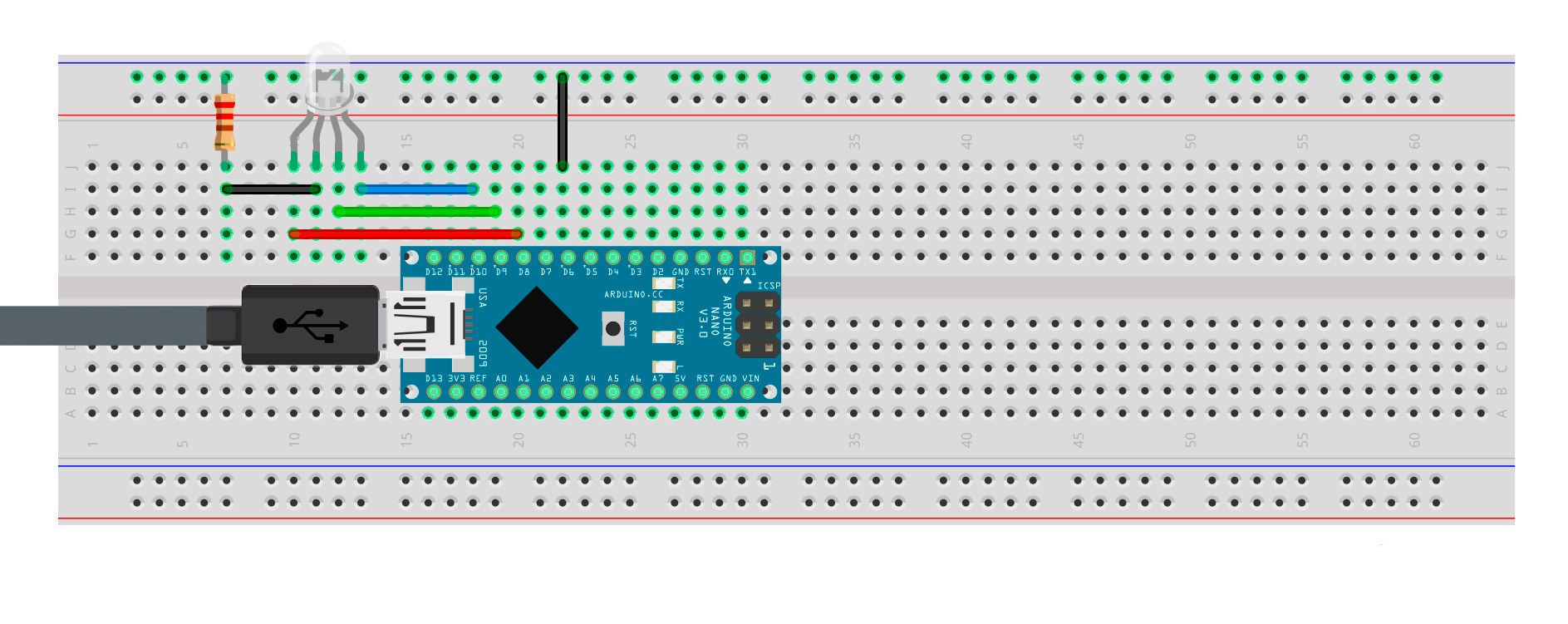

{% tab title="NANO" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2Fnb6O8t8rEPe2Uki2jkkf%2FArduino%20NANO%20LED%20RGB.png?alt=media&#x26;token=e7ecd79e-8795-4f13-a6da-90cd7696966c" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## Código

{% tabs %}
{% tab title="Proyecto Arduino" %}
{% embed url="<https://gist.github.com/microside-mx/12e63b086ce3bbbe83914de0a6dc50bf#file-9-ledrgb-arduino-ino>" %}
{% endtab %}
{% endtabs %}
