# 1 - Blink LED

> **Arduino IDE**
>
> [**UNO / MEGA / NANO**](https://docs.microside.com/practicas/arduino-ide)

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FOXWeq1l28UwTY98nCOUz%2FLED.png?alt=media&#x26;token=71000ab2-30e8-457c-885b-c0245dea15bd" alt=""><figcaption></figcaption></figure>

## **Introducción**

La siguiente práctica es una de las más básicas en programación de microcontroladores, consiste en controlar el encendido y apagado de un LED cada determinado tiempo.

## **Descripción**

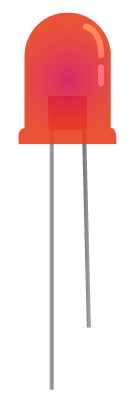

En esta práctica se utiliza el LED que se encuentra conectado al pin D13 de las tarjetas **UNO, MEGA** o **NANO**. El pin D13 es configurado como salida y señal digital, de esta forma enciende y apaga el LED cada determinado tiempo.

#### **Materiales:**

1 x Tarjeta **UNO**, **MEGA** o **NANO.**

1 x Cable micro USB.

#### **Software:**

Windows 8.1 o posterior.

Arduino® IDE. [**Descarga**](https://www.arduino.cc/en/Main/Software)

## **Procedimiento**

1. En el apartado de “[**Diagrama Esquemático**](#diagrama-esquematico)” selecciona el modelo de tu tarjeta, realiza las conexiones que se muestran en la imagen y conéctala a la computadora.
2. Ejecuta el software **Arduino® IDE**, crea un nuevo proyecto con el código fuente que se encuentra en el apartado "[**Código**](#codigo)" y compila el programa.

{% hint style="success" %}
Si tienes dudas de cómo realizar los pasos anteriores puedes encontrar un manual de **Arduino® IDE** a través del siguiente [**link**](https://docs.microside.com/practicas/ides/arduino-r-ide).
{% endhint %}

3. Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

## **Diagrama esquemático**

{% tabs %}

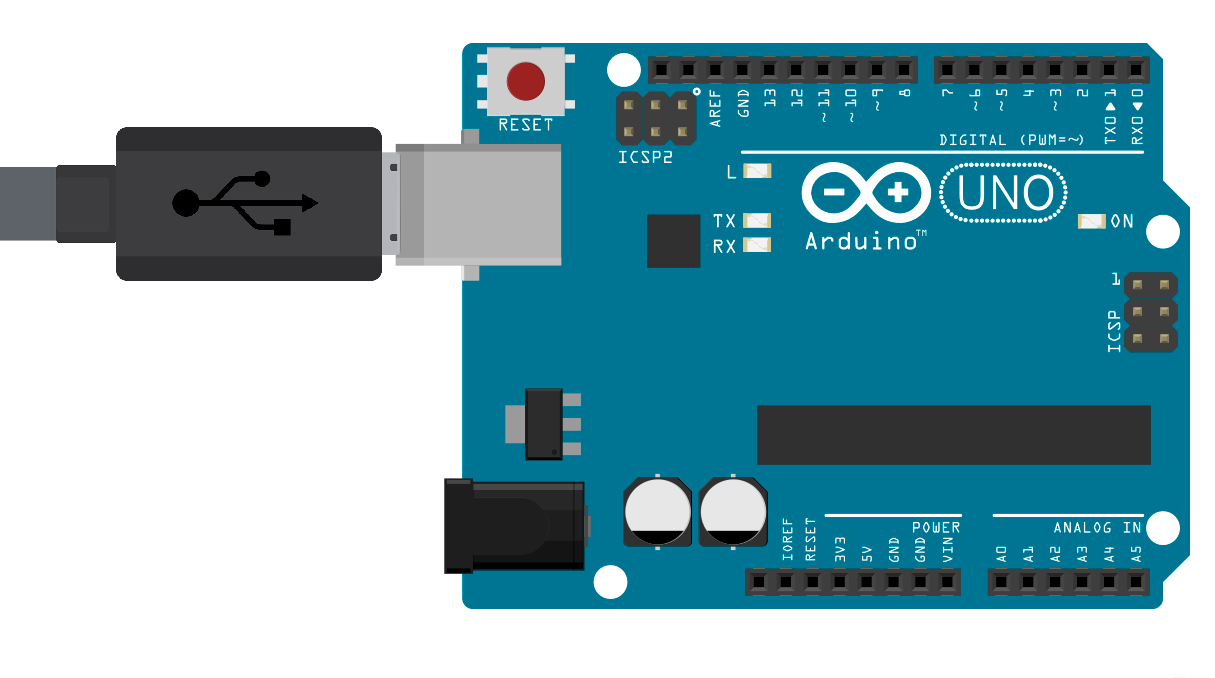

{% tab title="UNO" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FfbymIsXpoydf2SgJGyP7%2FArduino%20UNO%20Blink%20LED.jpg?alt=media&#x26;token=98f69f99-e196-45f7-b331-7ddeffe38ae1" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="MEGA" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FiMvyqSq9HXBtpfqNwdK2%2FArduino%20MEGA%20Blink%20LED.jpg?alt=media&#x26;token=50e13b01-61a9-45fa-9e4b-1758d5c0bcd2" alt=""><figcaption></figcaption></figure>
{% endtab %}

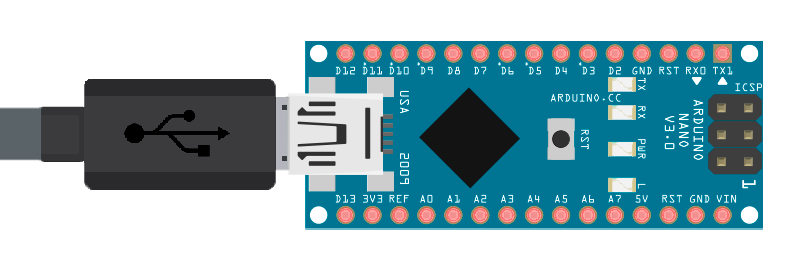

{% tab title="NANO" %}

<figure><img src="https://177299348-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbyV2zAlQAiqg46a3Lr8z%2Fuploads%2FlWqptBed9uOablHNiTsv%2FArduino%20NANO%20Blink%20LED.jpg?alt=media&#x26;token=2dbd9272-5646-4820-b3ff-feb395c6b129" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

## Código

{% tabs %}
{% tab title="Proyecto Arduino" %}
{% embed url="<https://gist.github.com/microside-mx/64f69b0c401980a4187cfe19841e085a#file-1-blink-led-arduino-ino>" %}
{% endtab %}
{% endtabs %}
