X-NODE / XN15 - Fuente de Alimentación 110-220V AC

AnteriorX-NODE / XN14 - Fuente de Alimentación 24V DCSiguienteX-NODE / XN19 - Adaptador de señales

Última actualización hace 10 meses

¿Te fue útil?

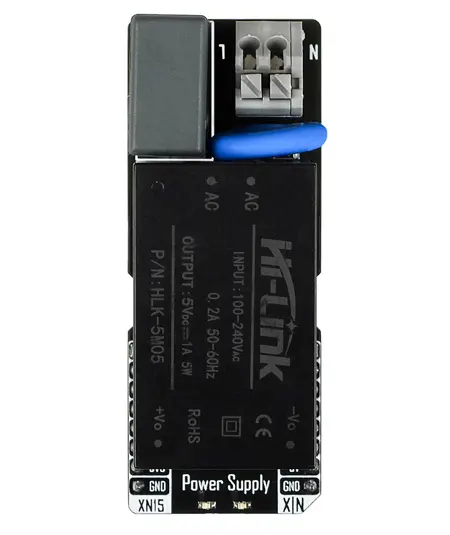

El X-NODE Power Supply AC es un módulo diseñado para proporcionar alimentación eléctrica a dispositivos o proyectos electrónicos de uso industrial, soporta un voltaje de entrada de 110 hasta 220 VAC regulándolo a salidas de 3.3 y 5 VDC. Cuenta con LEDs indicadores de estado para visualizar el voltaje de salida activo y puede operar en un rango de temperatura de -10 °C hasta 80 °C. El uso de este X-NODE es de propósito general, ya que se usa comúnmente para regular el voltaje de niveles industriales y utilizarlo en proyectos electrónicos.

TABLA DE CONTENIDO

I. ¿Cómo funciona?

El módulo X-NODE Power Supply AC posee un conector tipo clema para una alimentación externa de 110 hasta 220 VAC compatible con cable AWG de calibre 24 al 20, proveyendo una salida con voltaje de 3.3 o 5 VDC, esto permite que el X-NODE sea compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.

II. Descripción del hardware

  1. Conector para alimentación externa de 110 a 220 VAC compatible con cable AWG de calibre 24 al 20

  2. Tipo de X-NODE

  3. Modelo de X-NODE

  4. LEDs indicadores de estado para mostrar la salida de voltaje activa (3.3 o 5 VDC)

  5. Jumpers para activar la salida de voltaje (3.3 o 5 VDC)

  6. Versión de hardware: R1

  7. Característica principal en el X-NODE

III. Especificaciones

Tipo

Alimentación eléctrica

Aplicaciones

Integración en proyectos de uso industrial para proporcionar alimentación eléctrica a dispositivos o proyectos electrónicos.

Características

Conector tipo clema para alimentación externa de 110 a 220 VAC compatible con cable AWG de calibre 24 al 20 y operación en un rango de temperatura de -10 °C hasta 80 °C.

Compatibilidad

Tamaño

65 x 25.4 x 27.64 mm

Voltaje de entrada

110 - 220 VAC

Voltaje de salida

3.3 - 5 V

IV. Pinout

V. Descargas

El X-NODE Power Supply AC es compatible con el estándar de para un uso fácil con una gran variedad de kits para desarrollo de hardware.

Conectores estándar

Estándar

La siguiente tabla muestra el pinout del X-NODE Power Supply AC con respecto al estándar (este último se encuentra en las dos columnas del centro).

↘️
Esquemático
Dimensiones
mikroBUS™
Mikroe®
mikroBUS™
mikroBUS™

Esquemático

Dimensiones
