X-NODE / XN14 - Fuente de Alimentación 24V DC

AnteriorX-NODE / XN13 - 1 Relevador 10ASiguienteX-NODE / XN15 - Fuente de Alimentación 110-220V AC

Última actualización hace 10 meses

¿Te fue útil?

El X-NODE Power Supply DC es un módulo diseñado para proporcionar alimentación eléctrica a dispositivos o proyectos electrónicos de uso industrial, soporta un voltaje de entrada de 7 hasta 24 VDC regulándolo a salidas de 3.3 y 5 VDC. Cuenta con un fusible de protección tipo europeo de 1 A, LEDs indicadores de estado para visualizar el voltaje de salida activo y puede operar en un rango de temperatura de -10 °C hasta 80 °C. El uso de este X-NODE es de propósito general, ya que se usa comúnmente para regular el voltaje de niveles industriales y utilizarlo en proyectos electrónicos.

TABLA DE CONTENIDO

I. ¿Cómo funciona?

El módulo X-NODE Power Supply DC cuenta con dos opciones de conector para recibir alimentación externa: uno tipo jack barrel y uno tipo clema, permitiendo operar con solo uno de ellos a la vez. Ambos conectores admiten un rango de voltaje de entrada de 7 a 24 VDC y proporcionan una salida de voltaje estabilizado seleccionable entre 3.3 o 5 VDC, esto permite que el X-NODE sea compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.

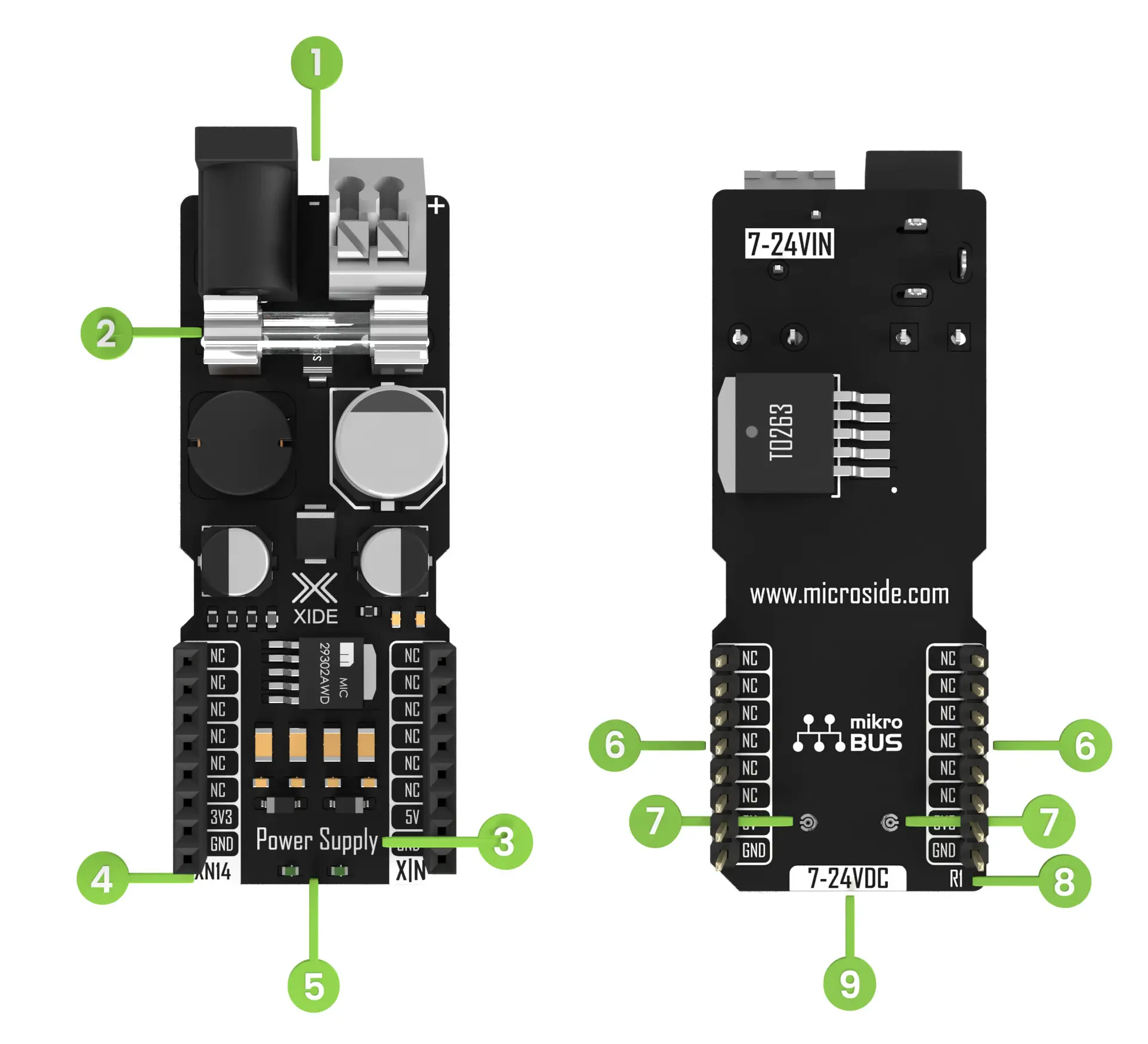

II. Descripción del hardware

  1. Conectores tipo Jack barrel 2.1 y tipo clema para alimentación externa de 7 a 24 VDC (Solo es posible utilizar uno a la vez)

  2. Fusible de protección tipo europeo de 1 A

  3. Tipo de X-NODE

  4. Modelo de X-NODE

  5. LEDs indicadores de estado para mostrar la salida de voltaje activa (3.3 o 5 VDC)

  6. Jumpers para activar la salida de voltaje (3.3 o 5 VDC)

  7. Versión de hardware: R1

  8. Característica principal en el X-NODE

III. Especificaciones

Tipo

Alimentación eléctrica

Aplicaciones

Integración en proyectos de uso industrial para proporcionar alimentación eléctrica a dispositivos o proyectos electrónicos.

Características

Conector tipo Jack barrel 2.1 y conector tipo clema compatible con cable AWG de calibre 24 al 20, fusible de protección tipo europeo de 1 A y operación en un rango de temperatura de -10 °C hasta 80 °C.

Compatibilidad

Tamaño

68.98 x 25.4 x 24.85 mm

Voltaje de entrada

7 - 24 VDC

Voltaje de salida

3.3 - 5 VDC

IV. Pinout

V. Descargas

El X-NODE Power Supply DC es compatible con el estándar de para un uso fácil con una gran variedad de kits para desarrollo de hardware.

Conectores estándar

Estándar

La siguiente tabla muestra el pinout del X-NODE Power Supply DC con respecto al estándar (este último se encuentra en las dos columnas del centro).

↘️
Esquemático
Dimensiones
mikroBUS™
Mikroe®
mikroBUS™
mikroBUS™

Esquemático

Dimensiones
