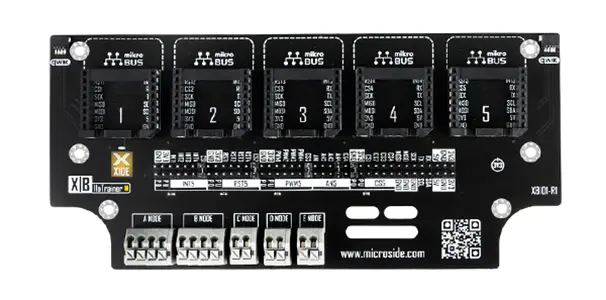

X-BOARD IIoTrainer es una tarjeta de expansión diseñada principalmente para la industria, evaluando rápidamente sensores, actuadores o módulos de comunicación integrados en los X-NODE o Click Boards™. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con dos conectores JST, cinco zócalos de conexión mikroBUS™, doble header con acceso a los pines de cada zócalo y cinco conectores de propósito general para expansión de señales.

TABLA DE CONTENIDO

1. ¿Cómo funciona?

2. Descripción del hardware

3. Especificaciones

4. Descargas

   • Esquemático

   • Dimensiones

I. ¿Cómo funciona?

X-BOARD IIoTrainer brinda una comunicación entre módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que poseen el estándar mikroBUS™ con solo insertarlos en los zócalos de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra doble para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.

La tarjeta X-BOARD IIoTrainer es compatible con el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

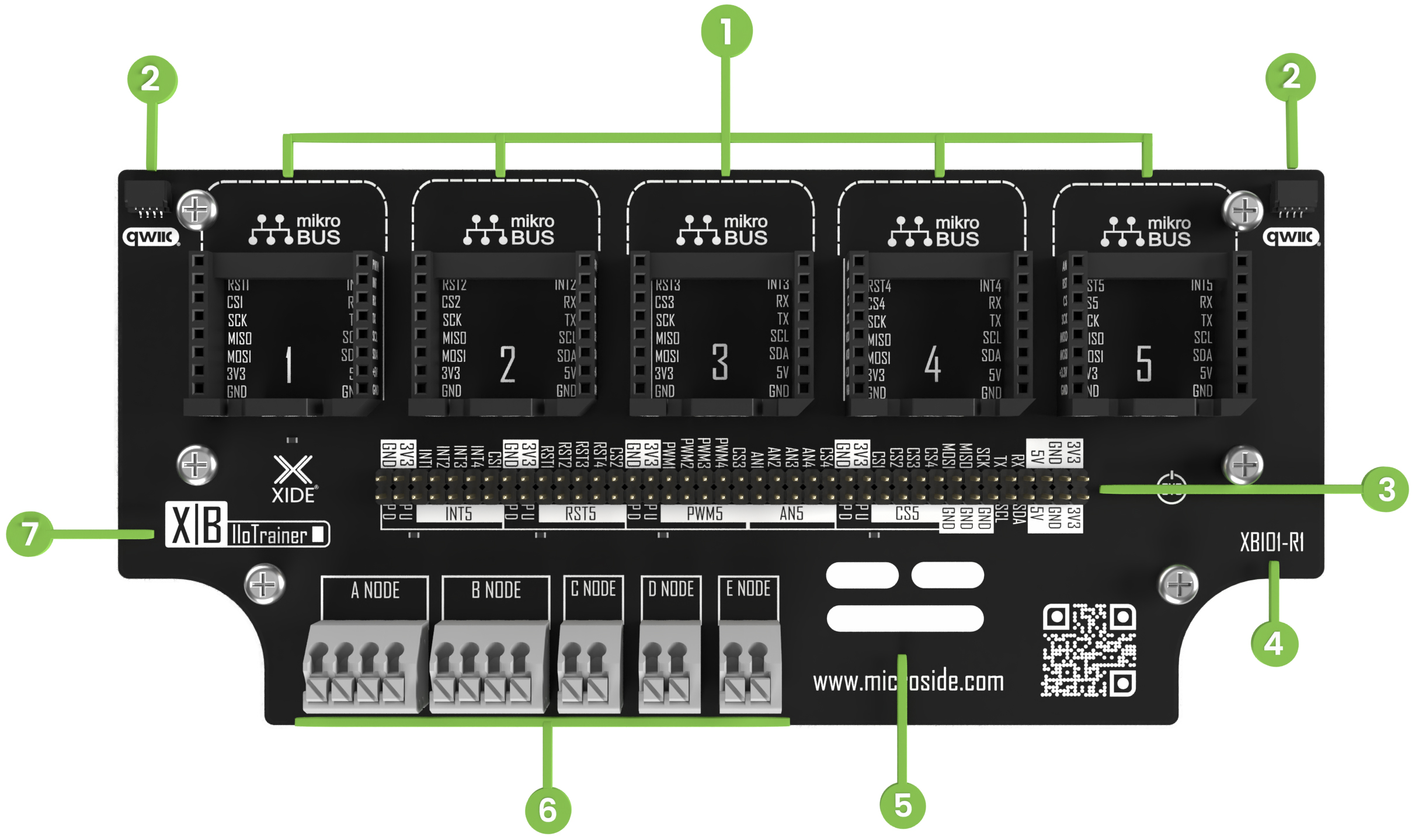

II. Descripción del hardware

1. Conectores estándar mikroBUS™ (El zócalo 5 está conectado en paralelo con los otros 4 zócalos)

2. Conectores JST compatibles con el estándar Qwiic®

3. Doble header de fácil acceso a los pines de cada conector mikroBUS™ (En la parte superior se muestran los pines de los zócalos 1 al 4, mientras que en la parte inferior los pines que están conectados en paralelo al zócalo 5)

4. Versión de hardware: R1

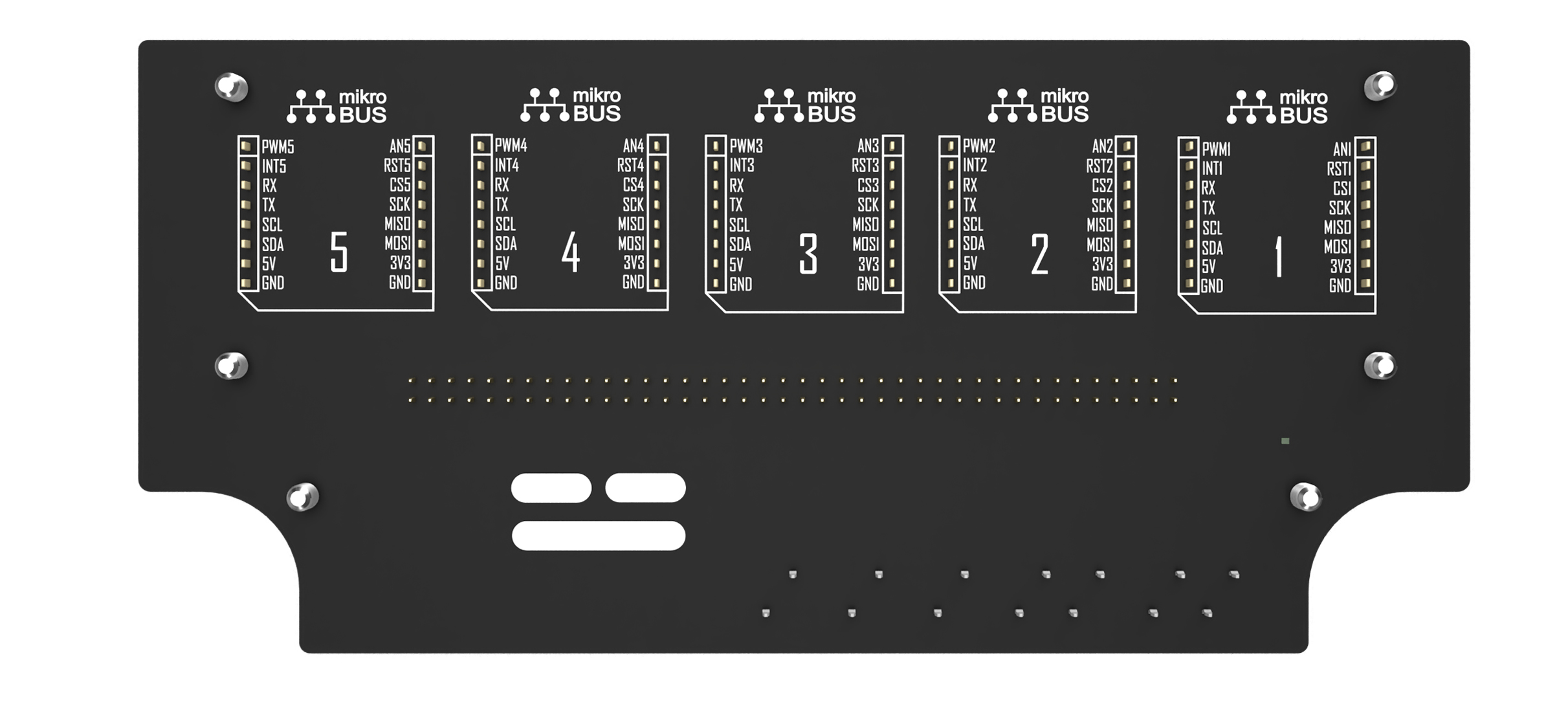

5. Orificios para conexiones por debajo de la tarjeta

6. Conectores de propósito general como expansor de señales

7. Modelo de X-BOARD

III. Especificaciones

Modelo	IIoTrainer
Aplicación	Industrial
Módulos compatibles	X-NODEs y Click Boards™
Estándares compatibles	Estándar mikroBUS™ y estándar Qwiic®
Características	Cinco zócalos de conexión con estándar mikroBUS™, dos conectores JST compatibles con el estándar Qwiic®, header doble hembra de 40 pines para disposición de los pines de cada zócalo y cinco conectores de propósito general para expansión de señales
Tamaño	173.74 x 80 x 15.85 mm
Voltaje	3.3 V

IV. Descargas

Esquemático

Dimensiones
