X-BOARD / XB15 - XIAO

AnteriorX-BOARD / XB10 - FeatherSiguienteX-BOARD / XBI01 - IIoTrainer

Última actualización hace 10 meses

¿Te fue útil?

Comprar

X-BOARD XIAO es una tarjeta de expansión diseñada para brindar compatibilidad entre la colección de tarjetas de desarrollo XIAO de Seeed Studio, el ecosistema Grove y los módulos X-NODE o Click Boards™, permitiendo una evaluación de forma rápida en sensores, actuadores o módulos de comunicación. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares de Grove, mikroBUS™ y Qwiic®. Cuenta con un zócalo de conexión para tarjetas de la serie XIAO, dos conectores JST, tres zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.

TABLA DE CONTENIDO

  1. ¿Cómo funciona?

  2. Descripción del hardware

  3. Especificaciones

  4. Descargas

    • Esquemático

    • Dimensiones

I. ¿Cómo funciona?

X-BOARD XIAO brinda una comunicación entre tarjetas de desarrollo de la serie XIAO de Seeed Studio y módulos X-NODE, Click Boards™ o diversas herramientas de desarrollo que poseen el estándar mikroBUS™ con solo insertarlos en los zócalos de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V, además de 4 conectores para el ecosistema Grove, asegurando una amplia compatibilidad con módulos de Seeed Studio. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.

La tarjeta X-BOARD XIAO es compatible con los estándares XIAO y Grove de Seeed Studio, mikroBUS™ de Mikroe® y Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

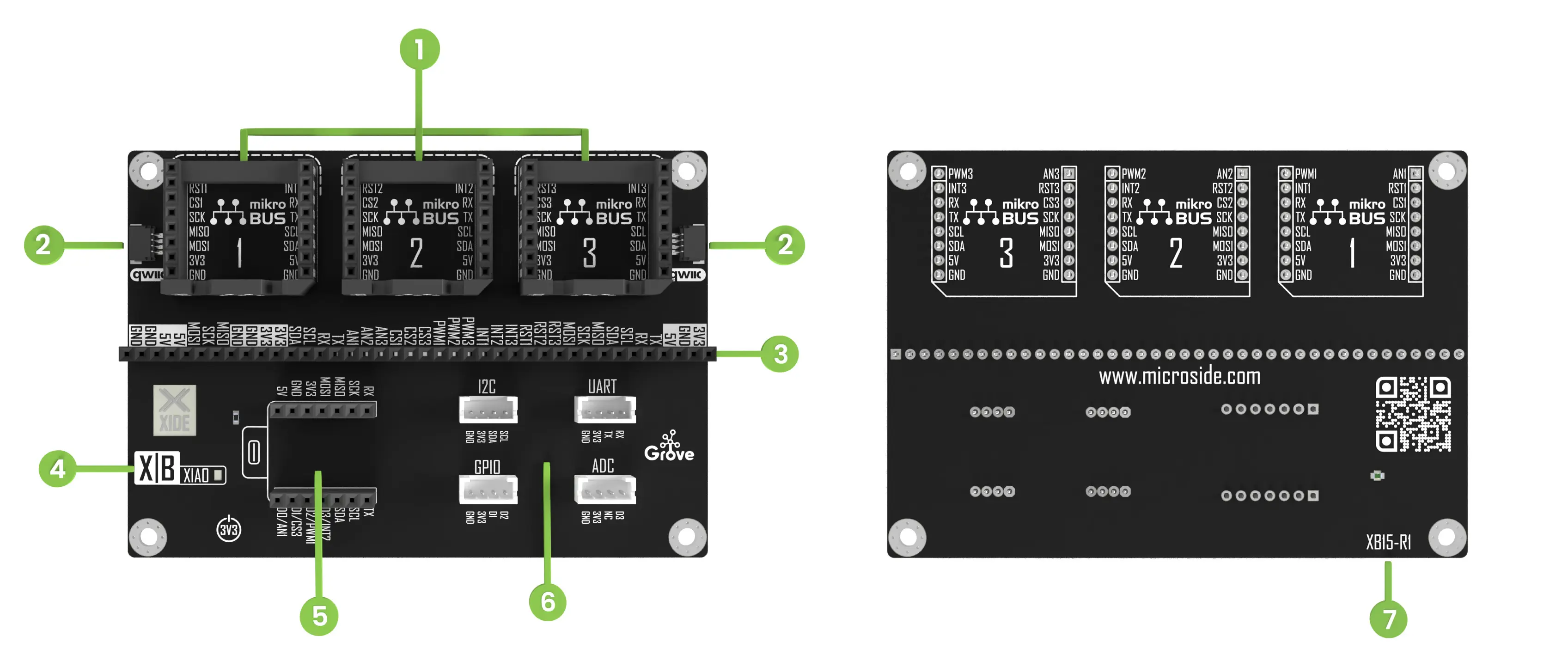

II. Descripción del hardware

  1. Conectores estándar mikroBUS™

  2. Conectores JST compatibles con el estándar Qwiic®

  3. Header hembra de fácil acceso a los pines de cada conector mikroBUS™

  4. Modelo de X-BOARD

  5. Conector compatible con tarjetas XIAO de Seeed Studio

  6. Conectores compatibles con ecosistema Grove de Seeed Studio

  7. Versión del hardware: R1

III. Especificaciones

Modelo

XIAO

Módulos compatibles

Tarjetas XIAO, X-NODEs y Click Boards™

Estándares compatibles

Grove, mikroBUS™ y Qwiic®

Características

Un zócalo de conexión compatible con tarjetas XIAO, tres zócalos de conexión con estándar mikroBUS™, dos conectores JST compatibles con el estándar Qwiic®, cuatro conectores compatibles con el ecosistema Grove y un header hembra de 40 pines para disposición de los pines de cada zócalo.

Tamaño

102.11 x 71.63 x 14 mm

Voltaje

3.3 V

IV. Descargas

Esquemático

Dimensiones
