X-BOARD / XB08 - Thing Plus

Comprar

X-BOARD Thing Plus es una tarjeta de expansión diseñada para brindar compatibilidad entre las tarjetas Thing Plus de SparkFun® con los módulos X-NODE o Click Boards™, logrando una evaluación de forma rápida en sensores, actuadores o módulos de comunicación. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con un zócalo de conexión tipo Feather para tarjetas Thing Plus, dos conectores JST, tres zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.

TABLA DE CONTENIDO

1. ¿Cómo funciona?
2. Descripción del hardware
3. Especificaciones
4. Descargas

   • Esquemático
   • Dimensiones

I. ¿Cómo funciona?

X-BOARD Thing Plus brinda una comunicación entre tarjetas Thing Plus con módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que posean el estándar mikroBUS™ con solo insertarlos en los zócalos correspondientes de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.

La tarjeta X-BOARD Thing Plus es compatible con las tarjetas Thing Plus, el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

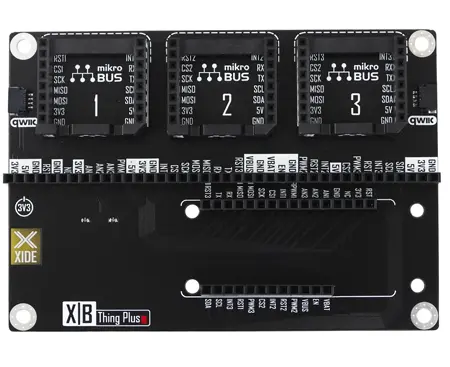

II. Descripción del hardware

1. Conectores estándar mikroBUS™
2. Conectores JST compatibles con el estándar Qwiic®
3. Header hembra de fácil acceso a los pines de cada conector mikroBUS™
4. Modelo de X-BOARD

5. Conector tipo Feather compatible con tarjetas Thing Plus

6. Versión de hardware: R1

III. Especificaciones

Modelo	Thing Plus
Módulos compatibles	Tarjetas Thing Plus, X-NODEs y Click Boards™
Estándares compatibles	Estándar mikroBUS™ y estándar Qwiic®
Características	Un zócalo compatible con tarjetas Thing Plus, tres zócalos de conexión con estándar mikroBUS™, dos conectores JST compatibles con estándar Qwiic® y un header hembra de 40 pines para disposición de los pines de cada zócalo.
Tamaño	102.11 x 71.63 x 14 mm
Voltaje	3.3 V

IV. Descargas

Esquemático

Dimensiones
