X-BOARD / XB07 - ToSix

Comprar

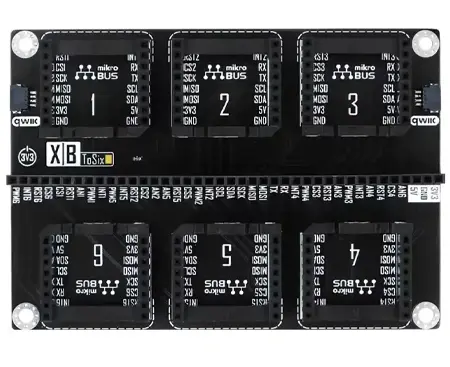

X-BOARD ToSix es una tarjeta de expansión diseñada principalmente para evaluar de forma rápida sensores, actuadores o módulos de comunicación integrados en los X-NODE o Click Boards™. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con dos conectores JST, seis zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.

TABLA DE CONTENIDO

1. ¿Cómo funciona?

2. Descripción del hardware

3. Especificaciones

4. Descargas

   • Esquemático

   • Dimensiones

I. ¿Cómo funciona?

X-BOARD ToSix brinda una comunicación entre módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que posean el estándar mikroBUS™ con solo insertarlos en los zócalos correspondientes de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.

La tarjeta X-BOARD ToSix es compatible con el estándar mikroBUS™ de Mikroe® e integra conectores JST que admiten el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

II. Descripción del hardware

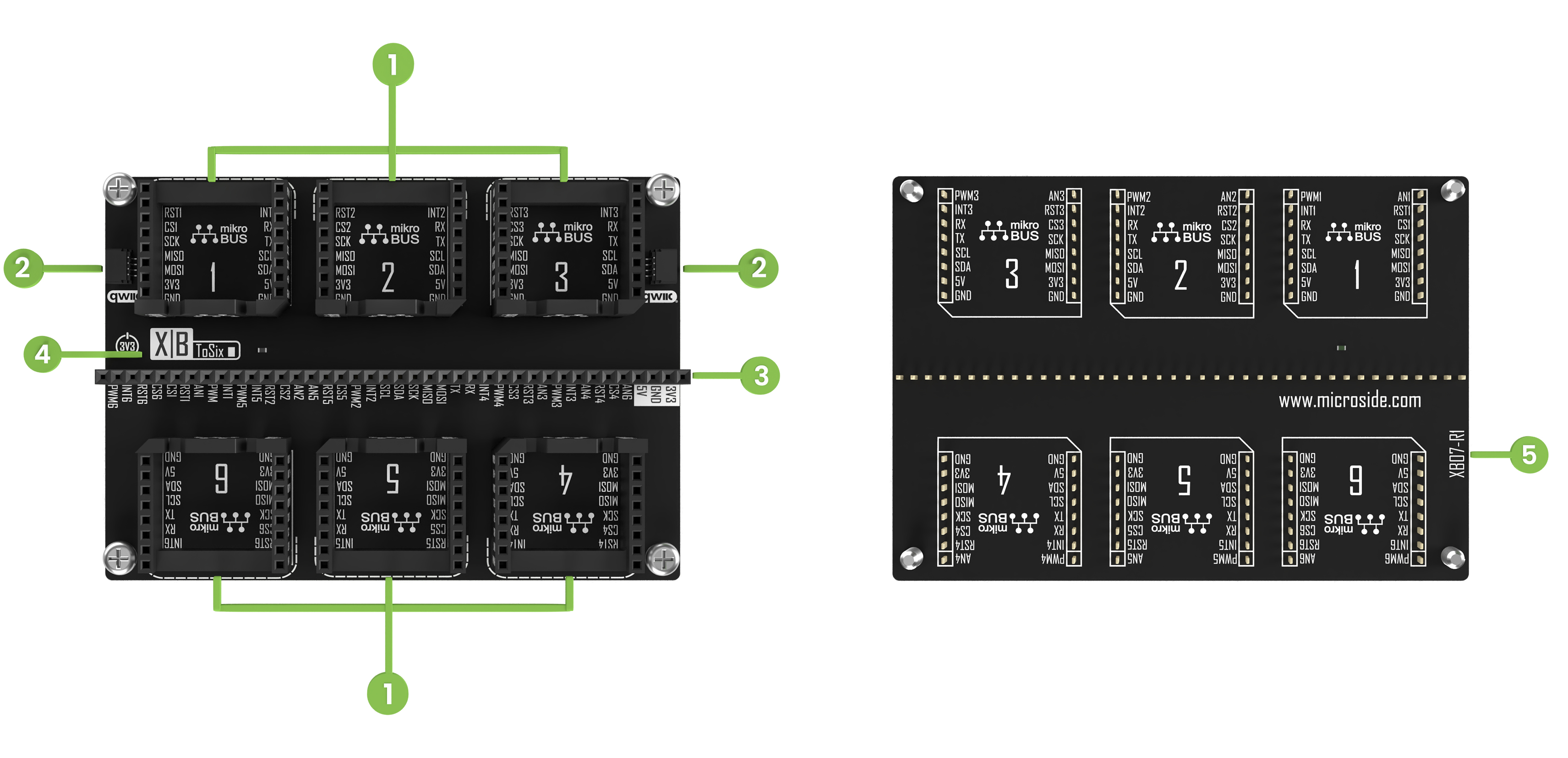

1. Conectores estándar mikroBUS™

2. Conectores JST compatibles con el estándar Qwiic®

3. Header hembra de fácil acceso a los pines de cada conector mikroBUS™

4. Modelo de X-BOARD

5. Versión de hardware: R1

III. Especificaciones

Modelo	ToSix
Módulos compatibles	X-NODEs y Click Boards™
Estándares compatibles	Estándar mikroBUS™ y estándar Qwiic®
Características	Seis zócalos de conexión con estándar mikroBUS™, dos conectores JST compatibles con el estándar Qwiic® y un header hembra de 40 pines para disposición de los pines de cada zócalo.
Tamaño	102.11 x 71.63 x 14 mm
Voltaje	3.3 V

IV. Descargas

Esquemático

Dimensiones
